LOGO! 在机房空调系统中的应用

湖南艾欧曼自动化设备有限公司转载:

一、应用简介
1. 应用简述：计算机设备及通信交换机、数据设备、服务器等，由大量密集电子元件组成，要提高这些设备使用的稳定性及可靠性，需将环境的温度和湿度严格控制在特定范围。精密机房空调可将机房温度控制于�1℃、湿度控制于�5%之内，从而大大提高了设备的寿命。
     机房空调（也称恒温恒湿空调）是在近30年中逐渐发展起来的一个新机种，它能够充分满足机房环境要求的精密控制条件，能为机房设备提供恒温恒湿的运行环境，是针对现代电子计算机、通信交换机、数据设备、服务器等机房设计的专用空调。该产品的主要特点是大风量，小焓差，恒温恒湿精密控制。其工作的精度和可靠性比传统舒适性空调（主要指家用空调、中央空调等）更高。。
2. 公司介绍：艾尔维尔（上海）机房设备有限公司是美国菲尼克斯高科技集团为了满足亚太市场的需求,在沪投资建设的全资子公司，结合亚太地区的实际情况，专业开发、生产机房空调、基站空调等各类专业精密环境控制设备。为金融、电信、邮政、医卫等各行业用户提供高技术含量，高性价比、符合用户需求的环境控制设备和服务。
二、应用说明
1. 应用功能描述
     机房空调的控制功能主要包括四方面：
     • 制冷：当室内温度高于设定值和设定制冷偏差值时，压缩机启动，低于或者等于设定值时，压缩机关闭；
     • 加热：当室内温度低于设定值和设定加热偏差值时，电加热启动，高于或者等于设定值时，加热器关闭；
     • 加湿：当室内湿度低于设定值和设定加湿偏差值时，加湿器启动，高于或者等于设定值时，加湿器关闭；
     • 除湿：室内湿度高于设定值和设定除湿偏差值时，压缩机启动，低于或者等于设定值时，压缩机关闭。

2. 工艺流程：

3. 系统需要分析：
     本设备在选型初期考虑了三种方案：
     • 第一种方案是采用单片机控制，逻辑功能部分实现没问题，但开发周期很长，可靠性较差，而且无法灵活修改满足非标设备的需求。
     • 第二种采用通用可编程控制器PLC，所有的控制功能均可实现，但PLC价格相对偏高，而且大多数功能都没有涉及到，达不到高性价比的要求。
     • 第三种采用LOGO!控制器，不仅编程简单，功能全而不繁多，而且可以灵活配置，非常适合应用在机房空调设备上。
     经过比较后，最终确定使用 LOGO! 作为核心控制器。
三、应用的设计与实现
1. 电气控制原理图说明
     硬件配置：
     • 控制器：Siemens LOGO!12/24RC,DM16 24R,AM2 AQ
     • 开关电源：220VAC/24VDC
     • 变压器：380VAC/24VAC

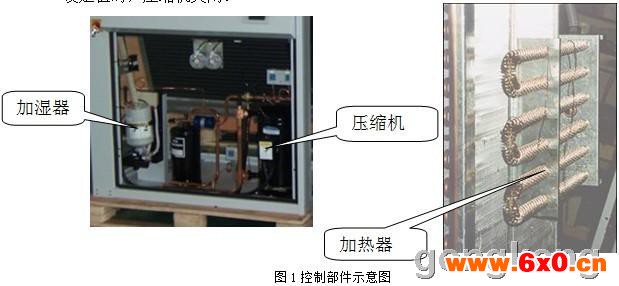

     • 部件：压缩机、加湿器、加热器等
     电气原理图如下图所示：

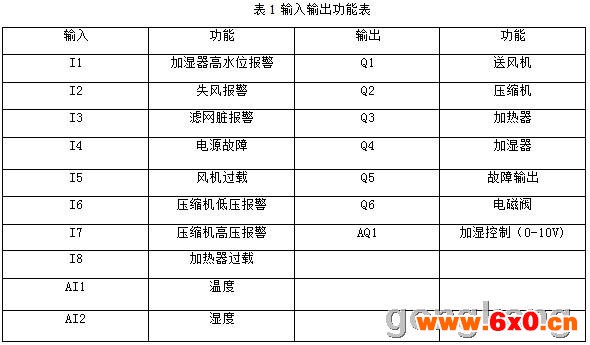

2. I/O分配表

3. LOGO! 控制程序说明
     程序部分按照控制功能流程图分为风机控制、温度控制、湿度控制（本程序采用的是开关加湿控制板，所以采用开关量控制加湿器），控制程序如下图所示：

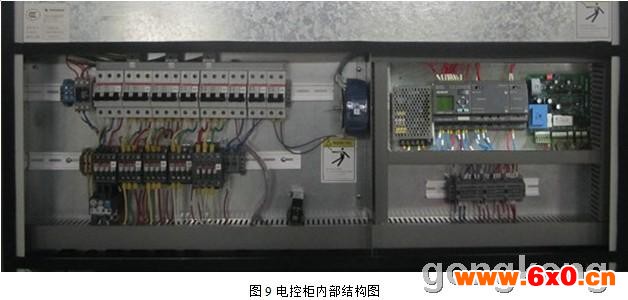

4. 应用设备图片展示
 四、应用体会
     西门子LOGO! 控制器在编写程序方面比较方便，有许多功能块可以直接调用，尤其是它的软件支持离线仿真功能，非常实用，可以及时检测调试程序。在系统整个运行过程中，LOGO!表现非常稳定，其结构尺寸也非常紧凑，美观，是一款性价比很高的产品。
     当然该产品也有不足之处，比如目前机房空调上位机监控系统多采用Modbus通讯协议，而目前LOGO! 不支持RS485接口，虽然新款的 LOGO! 0BA7 提供了以太网接口，但是目前多数外围设备还依然是串口的天下，加以时日，当以太网成为行业标准的时候，LOGO! 产品就会有更大适用空间。
