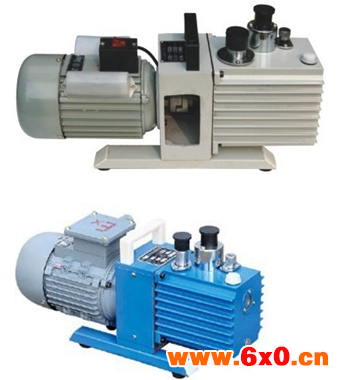

2XZ双级旋片式真空泵型号规格与使用说明

来源:网络  作者:网络转载   2019-10-10 阅读:317

2XZ型双级旋片式真空泵性能参数:

型号

抽气

速度

(L/S)

极限真空(Pa)

转速

(rpm)

工作

电压

(V)

电机

功率

(kw)

进气口

直径(mm)

用油量

(L)

泵油

温升

(℃)

外形尺寸

总重量(kg)

气镇关

气镇开

XZ-0.5

0.5

10



1400

220

0.09

7

0.18

>40

225

110

220

7.2

XZ-1

1

10



1400

220

0.12

10

0.25

>40

275

110

220

7.5

2XZ-0.25

0.25

6.7×10-1





220

0.12

10

0.3

>40

440

125

224

11

2XZ-0.5

0.5

6.7×10-2

1.33

1400

220

0.18

13

0.42



445

125

256

13

2XZ-1

1

6.7×10-2

1.33

1400

220

0.25

19

0.4

>40

445

125

256

14

2XZ-2

2

6.7×10-2

1.33

1400

380/220

0.37

19

0.48



478

148

277

20

2XZ-4

4

6.7×10-2

1.33

1400

380/220

0.55

30

0.55



518

148

277

22

2XZ-8

8

6.7×10-2

1.33

1400

380

1.1

30

0.7

>50

575

185

315

55

2XZ-15

15

6.7×10-2

1.33

1400

380

1.5

40

0.8

>70

578

185

320

65


抽气速率: 0.15~15L/S (升/秒)
极限压强: ≤6x10-2Pa (帕)
极限真空: ≤1.3Pa (帕)
气体类型: 常温无其它混合物的清洁干燥空气,不许有含其它粉尘及水分的空气。
工作要求: 进口压强在大于6500Pa时连续工作时间,不得超过3分钟以免喷油引起泵损。
工作要求: 进口压强在小于1330pa的条件下,允许长时期连续工作。
环境温度: 2XZ型旋片式真空泵一般在不低于5℃的室温及不高于90%的相对温度的环境内使用。

2XZ旋片式真空泵操作须知:
1.查看油位,以停泵时注油至油标中心为宜。过低对排气阀不能起油封作用,影响真空度。过高,可能会引起通大气起动时喷油。运转时,油位有所升高,属正常现象。油采
用规定牌号的清洁真空泵油,从加油孔加入。加油毕后,应旋一上螺塞。油宜经过滤,以免杂物进入,堵塞油孔。
  2.2XZ型旋片式真空泵可在通大气或任何真空度下一次起动。泵口如装接电磁阀,应与泵同时动作。
  3.环境温度过高时,油的温度升高,粘度下降,饱和蒸汽压会增大,会引起极限真空有所下降,特别是用热偶计测得的全压强。如加强通风散热,或改善泵油性能,极限真空可得到改善。
  4.检查2XZ型旋片式真空泵的极限真空以压缩式水银真空计为准,如计经充分预抽校验,泵温达到稳定,泵口与计直接接通,运转30分钟内,将达到极限真空。总压强计测得之值与泵油和真空计、规管误差有关,有时误差甚至可很大,只能作参考。
  5.如相对湿度较高,或被抽气体含较多可凝性蒸汽,接通被抽容器后,宜打开气镇阀,运转20~40分钟后关闭气镇阀。停泵前,可开气镇阀空载运动30分钟,以延长泵油寿命。
  6.2XZ型旋片式真空泵用油选择:泵油的粘度影响起动功率和泵的极限真空,粘度高时对真空度有利,起动功率则大一些。油在泵温下的饱和蒸汽压则会影响泵的极限总压强,越低越好。高速真空泵油和3#扩散泵油的粘度较1号真空泵油大,饱和蒸汽压较1号真空泵油低,但3#扩散泵油价格较高。具体选什么油,可根据上述介绍结合具体使用要求来选择。
  (1)一般情况下,凡希望总压强在6X10-2帕以上的应用上海产的高速真空泵油。4升/秒以下小泵也可用1号真空油泵代,8升/秒以上直联泵可用3#扩散泵油代。
  (2)如果对真空度要求不高,且油的污染更换频繁,真空泵油供应困难,可采用50号机械油代替。
  (3)如果环境温度低,起动困难,极限真空要求不高,可采用粘度较上略低的真宅泵油或机械油。
