砂浆分层度测定仪标准试验过程

砂浆分层度测定仪标准试验过程

1.试验目的
　　　砂浆的稠度，亦称流动性，用沉入度表示。本方法适用于确定配合比或施工过程中控制砂浆的稠度，以达到控制用水量的目的。
　　2.试验仪具
（1）砂浆稠度仪：


　　　　砂浆分层度测定仪由试锥、容器和支座三部分组成。试锥由钢材或铜材制成，试锥高度为145mm、锥底直径为75mm、试锥连同滑杆的质量应为300g；盛砂浆容器由钢板制成，筒高为180mm，锥底内径为150mm；支座分为底座、支架及稠度显示三个部分，由铸铁、钢及其它金属制成。
　　（2）钢制捣棒：直径10mm、长350mm、端部磨圆。
　　（3）秒表等。
　　3.试验方法
　　（1）将盛浆容器和试锥表面用湿布擦干净，并用少量润滑油轻擦滑杆，然后将滑杆上多余的油用吸油纸擦净，使滑杆能自由滑动。
　　（2）将砂浆拌和物一次装入容器，使砂浆表面低于容器口约l0mm左右，用捣棒自容器中心向边缘插捣25次，然后轻轻地将容器摇动或敲击5～6下，使砂浆表面平整，随后将容器置于稠度测定仪的底座上。
　　（3）拧开试锥滑杆的制动螺丝，向下移动滑杆，当试锥尖端与砂浆表面刚接触时，拧紧制 动螺丝，使齿条测杆下端刚接触滑杆上端，并将指针对准零点上。
　　（4）拧开制动螺丝，同时计时间，待10s立即固定螺丝，将齿条测杆下端接触滑杆上端，从刻度盘上读出下沉深度（精确至lmm）即为砂浆的稠度值。
　　（5）圆锥形容器内的砂浆，只允许测定一次稠度，重复测定时，应重新取样进行测定。
　　4.结果处理及精度要求
　　取两次试验结果的算术平均值为试验结果测定值，计算值精确至1mm。两次试验结果之差,如大于20mm，则应另取砂浆搅拌后重新测定。
（二）砂浆保水性试验
　　保水性是指砂浆保存水分的性能。若砂浆保水性不好，在运输、静置、砌筑过程中就会
　　产生离析、泌水现象，施工困难，且降低强度。
　　砂浆的保水性是用分层度表示。分层度的测定方法是将砂浆装入规定的容器中，测出沉
　　入度；静置30min后，再取容器下部1/3部分的砂浆，测其沉入度。前后两次沉入度之差即 为分层度，以cm计。分层度愈大，表明砂浆保水性愈差。
　　1.试验目的
　　　测定砂浆的分层度，以确定其保水的能力。
　　2.试验仪具

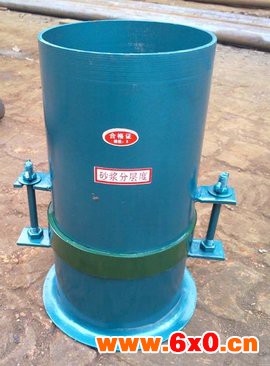

　（1）砂浆分层度测定仪（图6-3）
（2）砂浆稠度仪
　（3）其他：拌和锅、抹刀、木锤等。
3.试验方法
（1）将试样一次装入分层度筒内，待装满后，用木锤在容器周围距离大致相等的四个不同
地方轻轻敲击1～2次，如砂浆沉落到低于筒口，则应随时添加，然后刮去多余砂浆，并抹
平。
　　（2）按测定砂浆流动性的方法，测定砂浆的沉入度值，以mm计。
　　（3）静置30min后，去掉上面200mm砂浆，剩余的砂浆倒出，放在搅拌锅中拌2min。
　　（4）再按测定流动性的方法，测定砂浆的沉入度，以mm计。
4.结果处理及精度要求
以前后两次沉入度之差定为该砂浆的分层度，以mm计。砌筑砂浆的分层度不得大于30mm。保水性良好的砂浆，其分层度应为10～20mm。分层度大于20mm的砂浆容易离析，不便于施工；但分层度小于10mm者，硬化后易产生干缩开缝。
