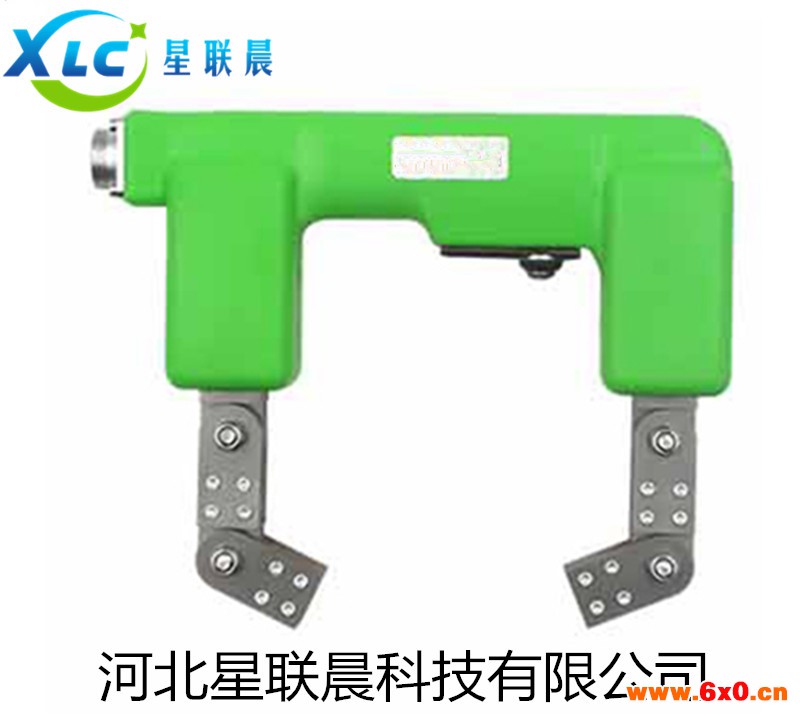

便携式交直流磁粉探伤仪XCY-1原理及使用

便携式磁粉探伤仪XCY-1系列原理及使用
1、充电（充电器、蓄电池供XCY-8D—12/220、XCY-8D—12用）
将~220V电源接通充电器，把充电器与电池箱插头对接，充电时，充电器发光二极管发出红色亮光，指示蓄电池处于“快充”状态，发光管转为绿色光时，此时蓄电池达14伏以上。如果蓄电池消耗不多就对其充电，则起始就可能是充一段时间就由红色转为绿色，处于“缓充”状态。进入缓充充电器对蓄电池继续充电，但总的充电时间不要超过15小时。
注：充电器改进后说明。
2、蓄电池
蓄电池是探头的供电电源，在开始工作后，由于电池的连续放电，当欠压时，提升力有明显的下降（6小时后），需对蓄电池进行充电。
3、探伤
A：直流探伤（使用于XCY-8D—12/220 XCY-8D—12）
⑴、将探头线的插头与蓄电池插头连接，此时探头线插头上的红灯亮，蓄电池便向探头供电。
⑵、探伤时，将探头关节开面置于被检工件上，保持良好接触。
⑶、按下探头开关，同时向被检区域喷洒磁粉或磁悬液，并保持2~3s。
⑷、松开探头开关，移开探头，对工件进行观察。
⑸、探头移至另一检查区域，重复3、4条工作。
B：交流探伤（使用于XCY-8D—12/220 XCY-8D-220）
⑴、将电源输入插头插入须带有接地线的插座中，保证地线良好接触。
⑵、探伤时，参照直流探伤3、4、5条。
新款便携式磁粉探伤仪XCY-1系列生产厂家维护及注意事项：
1、充电器充电时，每次充电时间不超过15个小时，充电完毕后应将充电器插头与电池插头卸下，避免电源倒流。
2、蓄电池欠压时，尽快对其进行充电，以保护蓄电池有良好的蓄电性能。
3、仪器长时间不用时，应每隔2—3个月对蓄电池进行充电一次，以免蓄电池走电而影响蓄电池使用寿命及连续工作时间。
4、探头工作时，每次通电时间一般2—3秒，最长不要超过5秒，间隔时间3—5秒。
5、磁悬液使用水剂时，应加入适量防锈剂。
6、探头使用前，活动关节处加入适量油剂润滑，使用完应将探头及活动关节上的水、油、磁粉等擦净，并涂上防锈油。
7、采用交流探伤时，插入电源须符合仪器注明电源，并有良好的接地。
8、使用时，探头的移动应在松开探头开关下进行，以免开路工作而造成仪器发热。
9、探伤仪长时间通电工作，如有明显发热情况，应作适当休息后再投入使用。
10、不要盲目使用，不要接近高温、高湿的地方。不要在雨下作业，喷洒磁悬液切勿喷到开关、插头座上。
磁粉探伤的原理
磁粉探伤又称MT或者MPT(Magnetic Particle Testing)，适用于钢铁等磁性材料的表面附近进行探伤的检测方法。利用铁受磁石吸引的原理进行检查。在进行磁粉探伤检测时，使被测物收到磁力的作用，将磁粉(磁性微型粉末)散布在其表面。然后，缺陷的部分表面所泄漏出来泄露磁力会将磁粉吸住，形成指示图案。指示图案比实际缺陷要大数十倍，因此很容易便能找出缺陷。
磁粉探伤方法
磁粉探伤检测的顺序分为前期处理、磁化、磁粉使用、观察，以及后期处理。
前期处理→磁化→磁粉使用→观察→后期处理
仪器成套性：
