导轨安装温控模块英国WEST

来源:网络  作者:网络转载   2019-10-10 阅读:333

实物图和参数配置表

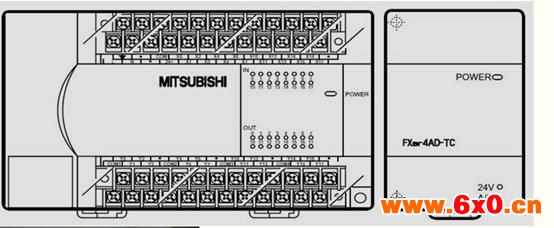

1:PLC的实物图

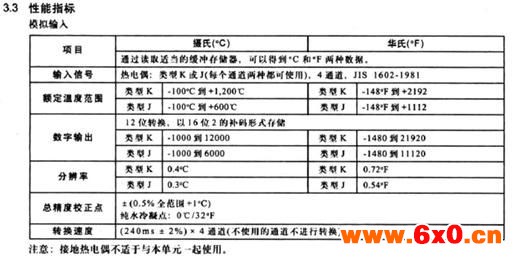

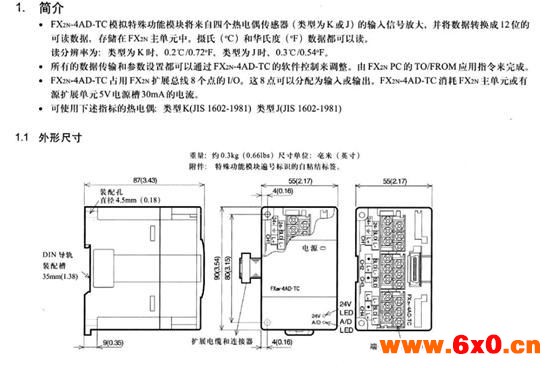

2:温度模块规格书

二:PLC程序编写

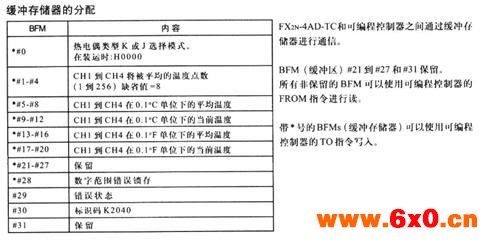

首先得先了解温度模块的缓冲器的分配,用到什么类型的热电偶就选择什么模式,还有就是用到那个通道就用那个地址,最后才可以写程序,程序如下。

描述和总结:

以上的配置和编写就能在PLC上读取温度,要是想弄明白这温度模块,得要好好看这个模块的说明书,然后还得会用FROM和TO 这两个指令。不管是TC温度模块、AD模块、DA模块、定位PG模块等等都会用到这两个指令。在这里谢谢大家的阅读,感觉对大家有用的,请支持一下点个赞,谢谢!!

备有2通道的温度输入和2通道的晶体管输出,1个模块可以2个系统进行温度调节。
2) 单个模块就支持PID(带自整定)、2位置控制、PI控制。可以通过电流检测器(CT)检测出断线
三菱PLC模块 FX2N-2LC性能规格:
控制方式:2位置控制、PID控制(带自整定)、PI控制;
控制运算周期:500ms ;
设定温度范围:与输入范围相同;
加热器断线检测 通过缓存检测报苦(在0.0~00.OA范围内可变) ;
运行模式 0:测定值监控1:测定值监控+温度报警 ;
2:测定值监控+温度报替+控制(通过缓存选择);
自诊断功能 进行调整数据检查、输入值检查、WDT ;
隔离方式 模拟It输入部分和PLC间采用光藕隔离电源、模拟It输入间采用DC/DC转换器隔离(各通道间隔离);
输入输出占用点数:占用8点可编程控制器的输入或者输出(计算在输入或者输出侧都可p)
电源:DC5V 70mA(PLC内部供电)DC24V 55mA(外部供电);
适用的PLC:FX1N, FX2N, FX3u, FX2NC(要FX2Nc-CNV-IF) FX3uc(要FX2Nc -CNV-IF或者FX3uc-1PS-5V);
重量 0.3KG;

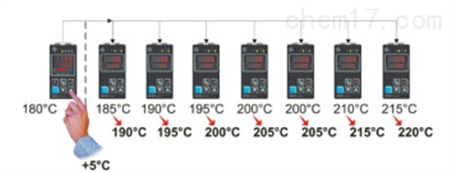

   一台KS Vario相当于多台KS系列PID控制器的整合(4-30路),单个站点最

多34/60个模拟量I/O,最多320个数字量I/O。由于集成度高,性价比相对单台

KS20/KS50要更高。

主要性能优势:

1.节能,高精度无超调的稳定控制,专家PID自整定,分组自整定

水冷/风冷/油冷特殊算法,软启动,故障输出平均值功能

2.易用,插拔式接线端子,安装使用极简单,配置30路温控只需几分钟

3.灵活,结构紧凑,模块化结构,减少库存种类

4.德国原装,但价格保持合理。(建议用于16路及以上应用)

技术参数:

功能特点



控制类型

DPID控制,具有参数自整定功能,单加热输出或加热/冷却双输出(双独立PID),。

自动/手动

可通过通讯进行选择,具有无扰切换功能。

输出配置

逻辑输出(24VDC)/模拟量输出多种I/模块自由组合

报警类型

监视对象:过程值/设定值/控制偏差/PID输出/输出动作次数/仪表工作时间

工作方式:上限,下限, 带报警, 逻辑”或”报警,以及用于过程控制安全的回路报警,报警滞后可调

通讯方式

Modbus, ProfibusDP, CANopen, DeviceNet, 以太网IP, 以太网Modbus/TCP, 以太网Profinet

计算机组态

组态配置软件BlueControl,适用于Windows 98 及以上(Win8兼容)

输入

最多34/60个模拟量I/O,最多320个数字量I/O

热电偶

B,C,D,E,J,K,L,N,R,S,T,或0-70mV

热电阻及电阻

IEC 751标准 Pt100或电阻0-450欧

线性直流

0/4-20mA,0/1-5V,0/2-10V,量程-1999 至 9999,可标定

输入阻抗

热电偶和mV输入时>1兆欧

测量精度

一般为0.1% FS

控制周期

与回路个数有关,0.1秒-0.8秒

传感器断线检测

检测电流<1微安,控制输出有3种状态可选: 关闭/事先定义好的输出/有附加限制的自动平均输出

数字输入功能

设定值1/2切换, 控制参数切换, 工具清理(Boost)功能, 手/自动切换, 控制器关闭

输出和其它选件



数字量输出

24V DC,用于驱动固态或中间继电器, 输入/输出混合模块其驱动能力为70mA,纯DO输出模块其驱动能力为500mA

继电器

双掷,3A,5-253V AC

直流线性输出

0/4-20mA,0/2-10V,自由标定

融体压力传感器电源

2个10V DC, 30 mA

操作环境



温度和湿度

0 至 55°C (贮存温度-25 至 85°C),年平均相对湿度75%(不结露)

电源

24V DC,说明: 实际功耗与模块数目和数字输出所带负载有关,一般情况下5A电源足够,如不确定请联系相关技术人员

安装方式

安装在DIN标准导轨上(35mm,C型)

外形尺寸

宽度:90mm(通讯块)+48.8mm(主控模块)+12.2mm x ?(所用到的辅助模块其接线端子的总列数)



高度:120mm               深度:72mm(厚度)



详情请见:英国WEST导轨安装温控模块
