一、概述：
本产品是我公司开发研制的具有国内先进水平的新型气体流量测量仪表，是石油、化工、电力、冶金等行业用于气体计量的理想仪表。

二、结构：

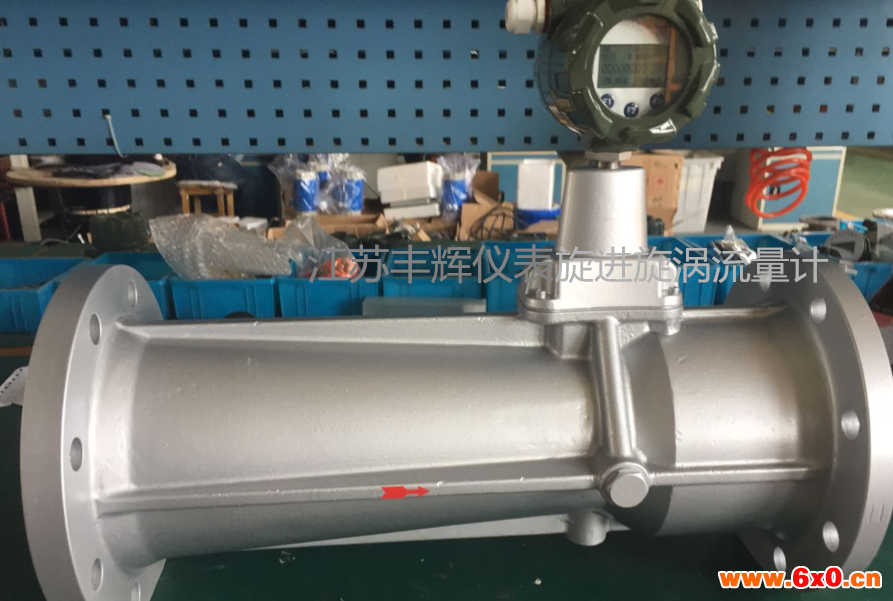

结构紧凑，主要由壳体、漩涡发生体、传感器（温度、压力、流量）、  整流器、支架和转换器构成。
三、产品特点：
★无机械可动部件，不易腐蚀，稳定可靠，寿命长，长期运行无需特殊维护。
★壳体有不锈钢和铝合金供选择。
★内置压力、温度、流量传感器、安全性能高，结构紧凑，外形美观；可直接测量流体压力、温度与流量，并且自动实时跟踪补偿和压缩因子修正。
★采用先进电脑处理芯片，集成度高，体积小，性能好，整机功能强，采用电路微功耗设计，整机功耗低，可以内电池供电（3.6VDC），也可外接电源（24VDC）。
★采用独特的信号滤波技术，双检测技术和电路处理技术可有效地提高检测信号强度，并抑制由管线震动与压力波动造成的干扰信号。
★采用多级密码保护功能，有效防止改动参数。
★采用大屏幕LCD显示，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量以及流体压力、温度等参数。
★采用先进数据存储技术，可以进行一年的历史数据存储，断电数据不丢失。
★转换器可输出频率脉冲、4-20mA模拟信号，并且有RS485接口。可直接与微机联网，传输距离可达1.2Km。
★流量计精度等级为1.0%F.S   1.5%F.S
★测量口径：DN20、DN25、DN32、DN50、DN80、DN100、DN150、DN200。

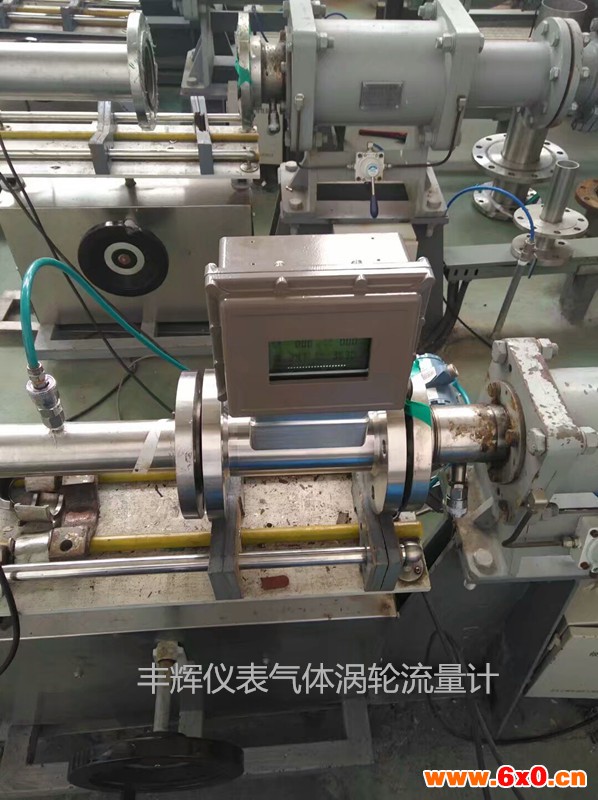

DN100天然气流量计说明书

四、安装：
1、天然气流量计的电源线采用蔽线电缆，并进行良好接地。电源为直流24V，650Ω阻抗。
2、天然气流量计应水平安装，避免垂直安装，并保证其前后有适应的直管段，一般前10D，后5D。
3、保证流体的流动方向与天然气流量计外壳的箭头方向一致，不得装反。
4、被测介质对涡轮不能有腐蚀，特别是轴承处，否则应采取措施。
5、天然气流量计磁感应部分不能碰撞。
6、安装天然气流量计前，管道要清扫。被测介质不洁净时，要加过滤器。否则导致涡轮、轴承被卡住。
7、投运前先进行仪表系数的设定。仔细检查，确定仪表接线无误，接地良好，方可送电。
8、安装天然气流量计时，前后管道法兰要水平，否则管道应力对流量计影响很大。
