多孔陶瓷显气孔率容重测试仪操作使用方法

多孔陶瓷显气孔率容重测试仪操作使用方法；

1、打开后盖，拆开绑在真空泵水箱上的包装带，检查水箱旁边的连接管是否松开，电气板元件是否脱落。检查完毕，将蒸馏水或去离子水加入真空泵水箱和盛蒸馏水的桶内，真空泵水箱浸没上溢水口即可，桶内的水需能足够注满真空桶。注气管（即放水管）不要插入水中，进水管一定要插入水桶底部。

2、 试样准备

从检验用制品上切取三块试样。注意试样的代表性。如管状制品应从中部取样一块，从两端部各取样一块。板状制品应从中心部位取样一块，边缘部位取样两块。每块试样的体积不得小于10厘米³。如果制品的体积小于10厘米³时，则可用整件制品作为试样。

试样必须有两个原制品主要表面(即垂直于制品使用时滤过方向的表面)。试样外观应平整，表面不得带有裂纹等破坏痕迹。

试验前应刷去试样表面的灰尘和细碎颗粒，置于电热干燥箱中于100℃下烘干至恒重，然后取出置于干燥器中。

3、将干燥的试样在天平上准确称重G1，精确至0.01克。放入试样筒内，将高压垫圈放好放平，并盖上有机玻璃盖。

仪器采用全自动数字化控制系统，根据国家标准的技术要求设定好抽真空时间（12分钟左右）。将电源开关置于“开”位置上，红色电源指示灯亮，进入测试阶段 ，真空泵工作,开始抽真空,如真空抽不上(真空压力表指针未动),需用双手压住有机玻璃盖，直到真空表指针开始走动即可。

当真空度达到要求后(≥.090MPa)，在此真空度下保持10分钟，保持时间到后，打开注水阀，使其蒸馏水徐徐注入真空容器中，直到试样完全淹没，再抽气至试样上无气泡出现时即可停止，关闭电源。

发出声音报警时，打开注气阀（仪器左侧）对真空容器中注入空气，将真空容器盖揭去，取出试样，同时将真空容器中的蒸馏水放回蒸馏水容器中，关闭注气阀（即放水阀），切断电源。

将上述饱和试样放入铜丝网篮，悬挂在带溢流管的注满蒸馏水的容器中，用静水天平称量饱和试样在水中的重量G3，精确至0.01克。从水中取出饱和试样，用饱含水的多层纱布，将试样表面过剩水分轻轻擦掉(注意不应吸出试样孔隙中的水)，迅速称量饱和试样在空气中的重量G2，精确至0.01克。

七、结果计算

将所测数据代入下式计算显气孔率和容重，结果保留三位有效数字。

G2-G1

q =   —————  ×100

G2-G3

G1

D_V = —————

G2-G3

式中：q——试样的显气孔率(%)；

D_V——试样容重(g/cm³)；

G1——试样的干燥重量(g) ；

G2——饱和试样在空气中的重量

G3——饱和试样在水中的重量(克)。

三块试样测定结果的范围误差≤8%时

最大值-最小值

即     ———————×100≤8% 时，

平均值 以它们的平均值作为试验结果。如果范围误差＞8%，则以实测结果报出。

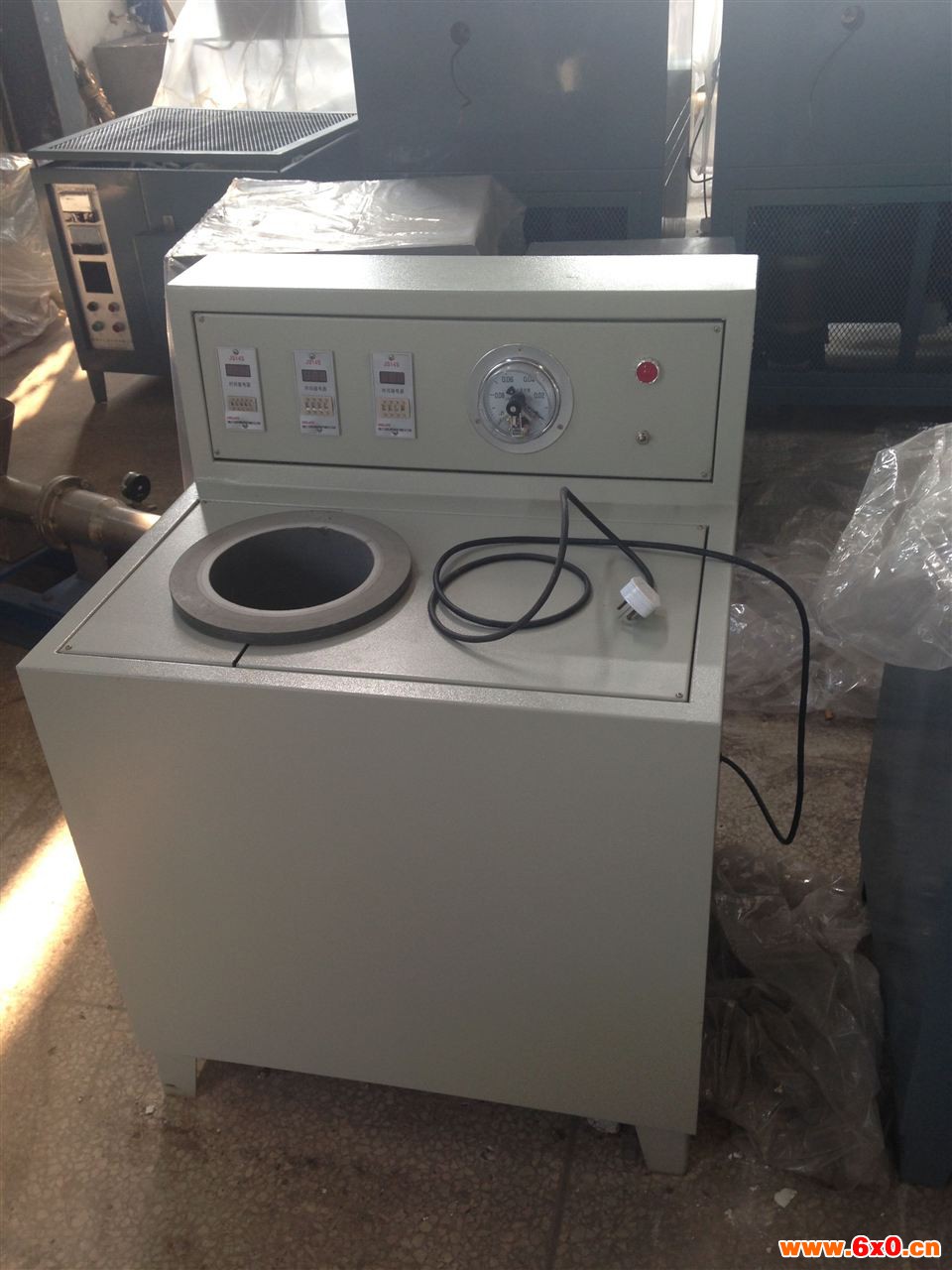

多孔陶瓷显气孔率容重测试仪采用真空法对多孔陶瓷制品的显气孔率、容重进行测定的仪器。满足中华人民共和国国家标准GB/T1966-1996《多孔陶瓷显气孔率、容重测试方法》。
