专业用于丈量固体表面自由能的专业丈量/测定仪器，通过白金板法、悬滴法、插板法等原理，实现精确固体表面自由能表现之一接触角值的丈量。同时，利用软件技术，可能测得动态的接触角值，如前进角/后退角、倾斜角、转动角等以及随时间变化的接触角测试等。

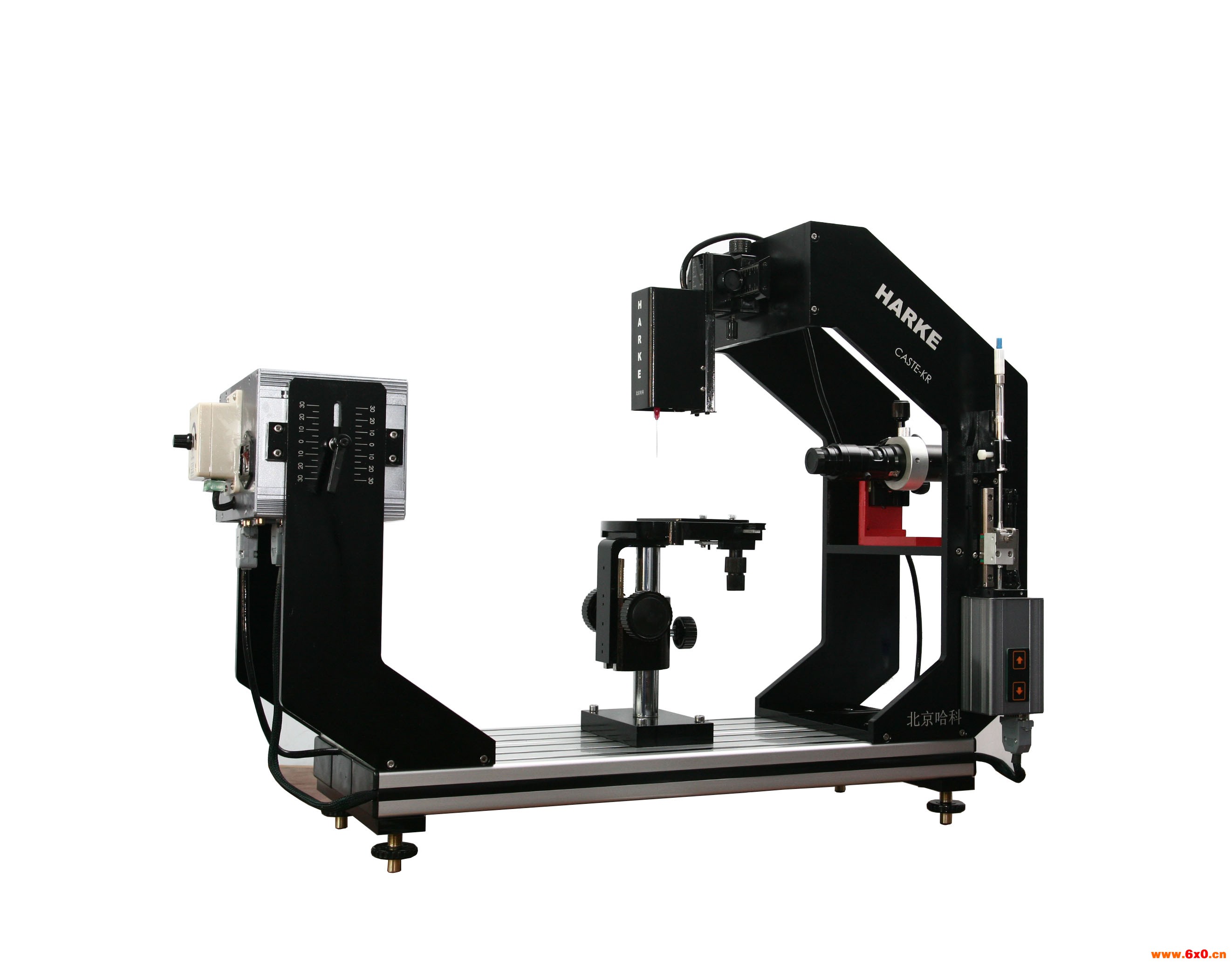

1、影像分析法（角丈量仪Goniometry）接触角测试仪：
影像分析法是通过滴出一滴满足要求体积的液体于固体表面，通过影像分析技术，丈量或计算出液体与固体表面的接触角值的简易方法。作为影像分析法的仪器，其基本组成部分不过乎光源、样品台、镜头、图像采集系统、进样系统。最简单的一个影像分析法可以不含图像采购系统，而通过镜头里的十字形校正线往直接相切于镜头里观察到的接触角得到。
作为动态接触角测试系统的应用，如我们测试前进角θA和后退角θR时，我们可以通过控制进样量来实现，如我们想测前进角θA，我们就可以增加液体量；如我们想测后退角θR时，我们可以减少液体量。当然，我们也可以让样品台倾斜，直接测得倾斜角，而此时，我们必须使用高速相机进行图像采集。标准的影像分析系统会采用CCD摄像和图像采集系统，同时，通过软件分析接触角值。
影像分析法接触角测试仪的优点：
影像分析法接触角测试仪可使用环境远高于力丈量法，我们可以轻易测得各种外形品的接触角值。而力丈量法接触角测试仪对于材质的均匀度以及平整性均有较高的要求。我们更可以用于测试高温条件下的样品的表面张力值，如融化后的聚合物。这就是影像分析法接触角测试仪的优点，不过影像分析法接触角测试仪的缺点也很明显。
影像分析法接触角测试仪的缺点：
(1)影像分析法接触角测试仪的主要缺陷在于人为误差较大。
这种缺陷主要是由于：第一、接触角切线的再现能力较差，主要是由于使用者的人为判定误差所致；第二、水平线的确认较困难，而水平线的高低不同，导致的结果也会有较大误差。
以上缺陷作为弥补办法，接触角测试仪采用软件全自动分析方法计算接触角值。但这种方法也会受限于测试区域内是否有杂点。同时，接触角测试仪采用高精度升降台，控制样品台水平线与软件水平线的一致，以硬件方式提升水平线的识别能力。但是，这种硬件校正水平线也会因样品不同，有时也会存在水平线无法观察到的现象。
(2)影像分析法接触角测试仪在前进后退角测试过程中，样品进样过程的重复性较差。
液滴移转过程中，我们通常会这次进样多，这次进样少，而这样的量的变化同样会导致接触角丈量值的变化。相对于力丈量法测试动态接触角而言，这种缺陷是非常明显的。
(3)影像分析法接触角测试仪无法正确测试纤维接触角和粉体接触角值
2、插板法接触角测试仪：
也称倾板法接触角测试仪，其原理是固体板插进液体时，只有板面与液体的夹角恰好为接触角时液面才直平伸至三相交界处，不出现弯曲。否则，液面将出现弯曲现象。因此，改变板的插进角度直至液面三相交界处四周无弯曲，这时，板面与液面的夹角即为接触角。斜板法避免了作切线的困难，进步了丈量的精度，但突出的缺点是液体用量较多。这在很多情况下妨碍了它的应用，且，他只能测试接触角小于90°的样品。这就是这种原理的接触角测试仪。
、
