SMC电磁阀的功能特点介绍及结构

SMC电磁阀的功能特点介绍及结构

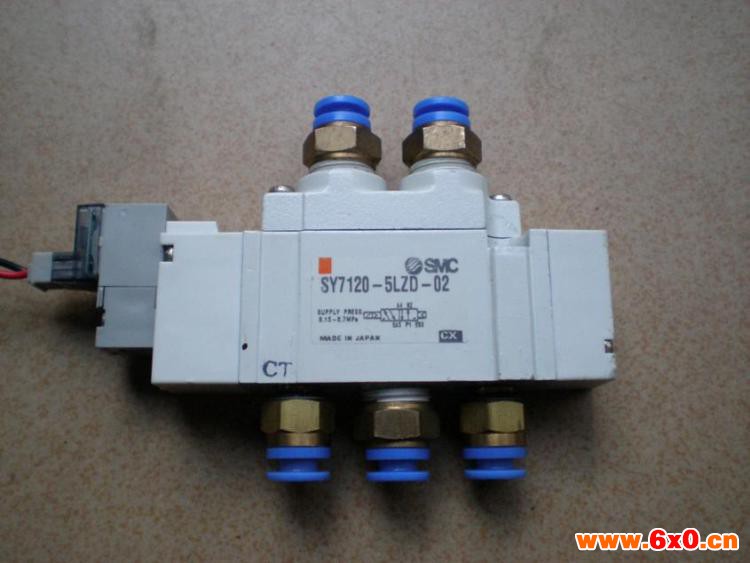

由SMC电磁阀或气动执行机构和调节阀两部分组成。调节并通常分为直通单座式和直通双座式两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。


流通能力Cv是选择调节阀的主要参数之一，调节阀的流通能力的定义为：当调节阀全开时，阀两端压差为0.1MPa，流体密度为1g/cm3时，每小时流径调节阀的流量数，称为流通能力，也称流量系数，以Cv表示，单位为t/h，液体的Cv值按下式计算。


根据流通能力Cv值大小查表，就可以确定调节阀的公称通径DN。 调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经调节阀的相对流量与它的开度之间关系。调节阀的流量特性有线性特性，等百分比特性及抛物线特性三种。三种注量特性的意义如下：
（1）等百分比特性（对数）
SMC电磁阀等百分比特性的相对行程和相对流量不成直线关系，在行程的每一点上单位行程变化所引起的流量的变化与此点的流量成正比，流量变化的百分比是相等的。所以它的优点是流量小时，流量变化小，流量大时，则流量变化大，也就是在不同开度上，具有相同的调节精度。


（2）线性特性（线性）
SMC电磁阀线性特性的相对行程和相对流量成直线关系。单位行程的变化所引起的流量变化是不变的。流量大时，流量相对值变化小，流量小时，则流量相对值变化大。


（3）抛物线特性
SMC电磁阀流量按行程的二方成比例变化，大体具有线性和等百分比特性的中间特性。


稳定，调节性能好。而抛物线特性又比线性特性的调节性能好，可根据使用场合的要求不同，挑选其中任何一种流量特性。
这样不断破坏，逐步关闭，使整个阀芯全部充分利用，直到阀芯根部及密封面破坏，不能使用为止。同时，大开度工作节流间隙大，冲蚀减弱，这比一开始就让阀在中间开度和小开度上工作提高寿命1～5倍以上。如某化工厂采用此法，阀的使用寿命提高了2倍。  2.减小S增大工作开度提高寿命法


SMC电磁阀即增大系统除调节阀外的损失，使分配到阀上的压降降低，为保证流量通过调节阀，必然增大调节阀开度，同时，阀上压降减小，使气蚀、冲蚀也减弱。具体办法有：阀后设孔板节流消耗压降；关闭管路上串联的手动阀，至调节阀获得较理想的工作开度为止。对一开始阀选大处于小开度工作时，采用此法十分简单、方便、有效。


3.缩小口径增大工作开度提高寿命法
通过把阀的口径减小来增大工作开度，具体办法有：

①换一台小一档口径的阀，如DN32换成DN25；

②阀体不变更，更换小阀座直径的阀芯阀座。如某化工厂大修时将节流件dgl0更换为dg8，寿命提高了1倍。


4.转移破坏位置提高寿   把破坏严重的地方转移到次要位置，以保护阀芯阀座的密封面和节流面。


5.增长节流通道提高寿命法    增长节流通道最简单的就是加厚阀座，使阀座孔增长，形成更长的节流通道。一方面可使流闭型节流后的突然扩大延后，起转移破坏位置，使之远离密封面的作用；另一方面，又增加了节流阻力，减小了压力的恢复程度，使汽蚀减弱。有的把阀座孔内设计成台阶式、波浪式，就是为了增加阻力，削弱汽蚀。这种方法在引进装置中的高压阀上和将老的阀加以改进时经常使用，也十分有效。


6.改变流向提高寿命法
流开型向着开方向流，汽蚀、冲蚀主要作用在密封面上，使阀芯根部和阀芯阀座密封面很快遭受破坏；流闭型向着闭方向流，汽蚀、冲蚀作用在节流之后，阀座密封面以下，保护了密封面和阀芯根部，延长了寿命。故作流开型使用的阀，当延长寿命的问题较为突出时，只需改变流向即可延长寿命1～2倍。


7.SMC电磁阀改用特殊材料提高寿命法
为抗汽蚀（破坏形状如蜂窝状小点）和冲刷（流线型的小沟），可改用耐汽蚀和冲刷的特殊材料来制造节流件。这种特殊材料有6YC－1、A4钢、司太莱、硬质合金等。为抗腐蚀，可改用更耐腐蚀，并有一定机械性能、物理性能的材料。这种材料分为非金属材料（如橡胶、四氟、陶瓷等）和金属材料（如蒙乃尔、哈氏合金等）两类。


8.改变SMC电磁阀阀结构提高寿命法    采取改变阀结构或选用具有更长寿命的阀的办法来达到提高寿命的目的，如选用多级式阀，反汽蚀阀、耐腐蚀阀等。


9.清洗法
SMC电磁阀管路中的焊渣、铁锈、渣子等在节流口、导向部位、下阀盖平衡孔内造成堵塞或卡住使阀芯曲面、导向面产生拉伤和划痕、密封面上产生压痕等。这经常发生于新投运系统和大修后投运初期。这是最常见的故障。遇此情况，必须卸开进行清洗，除掉渣物，如密封面受到损伤还应研磨；同时将底塞打开，以冲掉从平衡孔掉入下阀盖内的渣物，并对管路进行冲洗。投运前，让调节阀全开，介质流动一段时间后再纳入正常运行。


10.外接冲刷法    对一些易沉淀、含有固体颗粒的介质采用普通阀调节时，经常在节流口、导向处堵塞，可在下阀盖底塞处外接冲刷气体和蒸汽。当阀产生堵塞或卡住时，打开外接的气体或蒸气阀门，即可在不动调节阀的情况下完成冲洗工作，使阀正常运行。


11.安装管道过滤器法    对小口径的调节阀，尤其是超小流量调节阀，其节流间隙特小，介质中不能有一点点渣物。遇此情况堵塞，在阀前管道上安装一个过滤器，以保证介质顺利通过。带定位器使用的调节阀，定位器工作不正常，其气路节流口堵塞是最常见的故障。因此，带定位器工作时，必须处理好气源，通常采用的办法是在定位器前气源管线上安装空气过滤减压阀。

12.增大节流间隙法


如介质中的固体颗粒或管道中被冲刷掉的焊渣和锈物等因过不了节流口造成堵塞、卡住等故障，可改用节流间隙大的节流件—节流面积为开窗、开口类的阀芯、套筒，因其节流面积集中而不是圆周分布的，故障就能很容易地被排除。如果是单、双座阀就可将柱塞形阀芯改为“V”形口的阀芯，或改成套筒阀等。例如某化工厂有一台双座阀经常卡住，推荐改用套筒阀后，问题马上得到解决。
