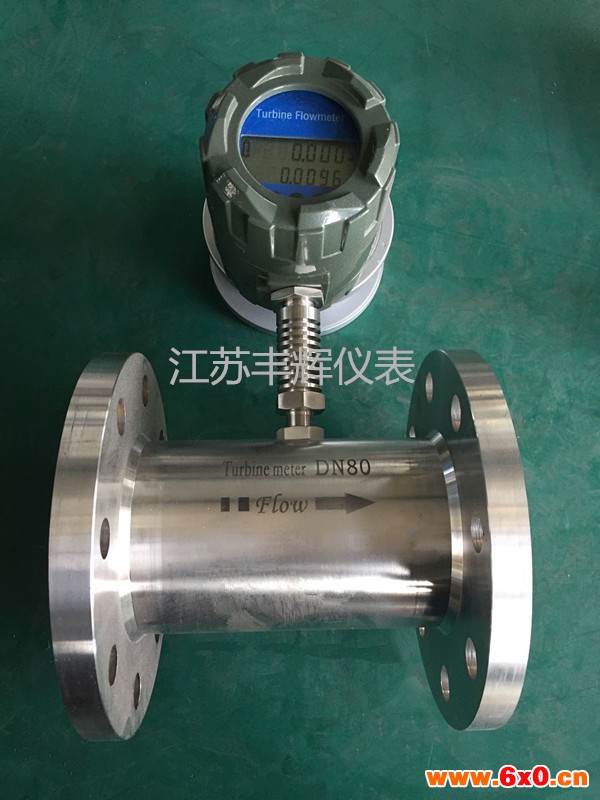

LWGY-80涡轮流量计

LWGY-80涡轮流量计

本产品具有测量精度高，反应速度快，测量范围广，价格低廉，安装方便等优点，被广泛应用于化工生产中。

一、安装维护：
1、 DN20液体涡轮流量计安装采用法兰连接、螺纹连接及夹装式；
2、 安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥6DS，下游直管段应≥5DS（DS为被测管道实测内径）；
3、传感器应远离外界磁场，如不能避免，应采取必要的措施；
4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道；
5、传感器露天安装时，请做好放大器插头的防水处理。

LWGY-80涡轮流量计

二、选型：
涡轮流量计所测得的液体．一般是低黏度（一般应小于0.00015㎡/s）、低腐蚀性的液体。虽然目前已经有用于各种介质测量的涡轮流量计，但对高温、高黏度、强腐蚀介质仍需仔细考虑，采取相应的措施：当介质黏度大于0.00015㎡/s时，流量计的仪表系数必须进行实液标定，否则会产生较大的误差。

三、技术参数：
精度： 对于1"和更大尺寸的流量计，为读数的±1%；
对于½"流量计，在量程的70%以上范围，为读数的±1%
重复性： ±0.1%
电磁传感器： 30 mV/P-P
结构材质
壳体： 316不锈钢
转子： CD4MCU不锈钢
转子支撑件： 316不锈钢
转子轴： 硬质合金
量程比： 10:1
校准： 水（NIST可溯源校准）
额定压力： 5000 psi（zui大值）
涡轮温度： -101 ~ 177°C (-150 ~ 350°F)；-101 ~ 232°C (-150 ~ 450°F)（带"-HT"选项）
端头连接口： NPT、BSPP、M20*1.5
