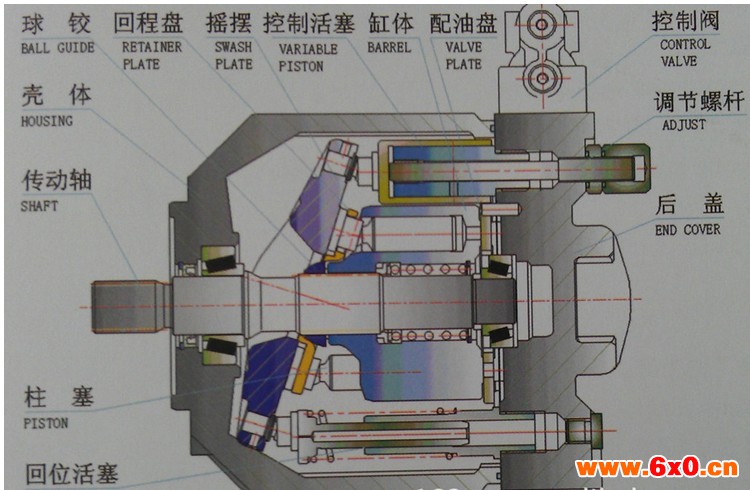

rexroth力士乐柱塞泵解剖图及工作原理

来源:网络  作者:网络转载   2019-10-10 阅读:557

REXROTH柱塞泵运行工作原理

REXROTH轴向柱塞泵的工作原理所示,当电动机带动传动轴旋转时,泵缸与柱塞一同旋转,柱塞头永远保持与斜盘接触,因斜盘与缸体成一角度,因此缸体旋转时,柱塞就在泵缸中做往复运动。

以图l-40的下一柱塞为例,它从0°转到180°,即转到上面柱塞的位置,柱塞缸容积逐渐增大,因此液体经配油盘的吸油口a吸人油缸;而该柱塞从180°转到360°时,柱塞缸容积逐渐减小,因此油缸内液体经配油盘的出口排出液体。只要传动轴不断旋转,泵便不断地工作。

改变倾斜元件的角度,就可以改变柱塞在泵缸内的行程长度,即可改变泵的流量。倾斜角度固定的称为定量泵,倾斜角度可以改变的便称为变量泵。



柱塞泵的泵油机构包括两套精密偶件:

柱塞和柱塞套是一对精密偶件,经配对研磨后不能互换,要求有高的精度和光洁度和好的耐磨性,其径向间隙为0.002~0.003mm

柱塞头部圆柱面上切有斜槽,并通过径向孔、轴向孔与顶部相通,其目的是改变循环供油量;柱塞套上制有进、回油孔,均与泵上体内低压油腔相通,柱塞套装入泵上体后,应用定位螺钉定位。

柱塞头部斜槽的位置不同,改变供油量的方法也不同。 出油阀和出油阀座也是一对精密偶件,配对研磨后不能互换,其配合间隙为0.01 。

出油阀是一个单向阀,在弹簧压力作用下,阀上部圆锥面与阀座严密配合,其作用是在停供时,将高压油管与柱塞上端空腔隔绝,防止高压油管内的油倒流入喷油泵内。

出油阀的下部呈十字断面,既能导向,又能通过柴油。 出油阀的锥面下有一个小的圆柱面,称为减压环带,其作用是在供油终了时,使高压油管内的油压迅速下降,避免喷孔处产生滴油现象。当环带落入阀座内时则使上方容积很快增大,压力迅速减小,停喷迅速。

详细见解:rexroth力士乐
