机械测量仪

来源:网络  作者:网络转载   2019-10-10 阅读:503

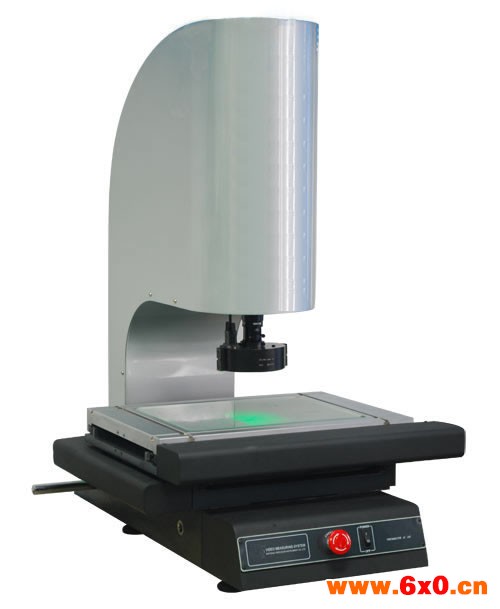

机械测量影像仪是我公司专业研发生产的一款标准2.5D光学影像测量仪;
◆本司为追求光学领域之高精度测量,特别采用全大理石结构产品(底座,立柱,动工作台均采用高精度花岗石,两层设计,精密级V型导轨,让产品拥有极高的稳定性能及刚性)
◆本司光学影像测量仪不仅于结构方面优于同行产品,更注重软件功能全面性及稳定性,更难能可贵的是价格的优惠性已

机械测量影像仪本系列是一款高精度影像测量仪,结合传统光学与影像技术并配备功能完备的2.5D测量软件。可将以往用肉眼在传统显微镜下观察到的影像传输到电脑中作各种量测,并将测量结果存入电脑中以便日后存档或发送电子邮件。其操作简单、性价比高、精确度高、测量方便、功能齐全、稳定可靠。适用于产品检测、工程开发、品质管理。在机械加工、精密电子、模具制造、塑料橡胶、五金零件等行业都有广泛使用。

机械测量影像仪产品参数



u 变焦镜筒:采用光学变焦物镜,光学放大倍率0.7X~4.5X,视频总放大倍率40X~400X连续可调,物方视场:10.6-1.6mm,按客户要求选配不同倍率物镜。

u 摄像机:配备低照度SONY机芯1/3′彩色CCD摄像机,图像表面纹理清晰,轮廓层次分明,保证拥有高品质的测量画面。可以升级选配1/2′CMOS130万像素摄像机。

u 底座:仪器底座采用高精度天然花岗石,稳定性高,硬度高,不易变形。

u 光栅尺:仪器平台带有高精度光栅尺(X,Y,Z三轴),解析度为0.001mm。Z轴通过二次聚焦可实现对沟槽、盲孔的深度进行测量。

u 光源:采用长寿命LED环形冷光源(表面光及底光),使工件表面照明均匀,边缘清晰,亮度可调。

u 导轨:双层工作平台设计,配备高精度滚动导轨,精度高,移动平稳轻松。

u 丝杆:X,Y轴工作台均使用无牙光杆摩擦传动,避免了丝杆传动的间隙,灵敏度大大提高,亦可切换快速移动,提高工作效率。



仪器型号

EVM-1510G

EVM-2010G

EVM-2515G

EVM-3020G

EVM-4030G

金属台尺寸(mm)

354×228

404×228

450×280

500×330

606×466

玻璃台尺寸(mm)

210×160

260×160

306×196

350×280

450×350

运动行程(mm)

150×100

200×100

250×150

300×200

400×300

仪器重量(kg)

100

110

120

140

240

外型尺寸L*W*H

756×540×860

670×660×950

720×950×1020
