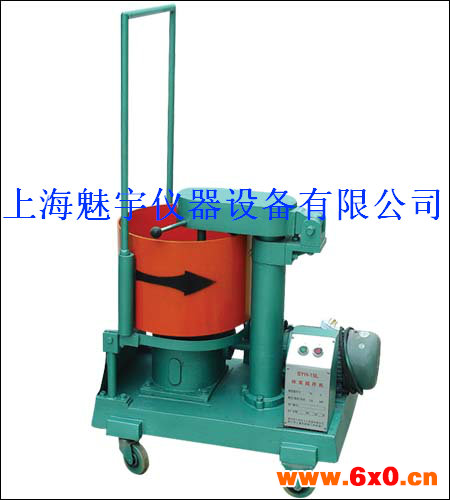

立式砂浆搅拌机结构

立式砂浆搅拌机结构：
▲本设备有箱体、电机、蜗轮箱、齿轮箱、叶片、刮板、筒体，蜗架及程控器组成。
▲本机传动型式为电机连接蜗轮箱蜗杆，传动蜗轮，蜗轮轴上端通过离合器带动搅拌筒作逆时针方向旋转，蜗轮轴下端输出齿轮与立柱下端齿轮哧合，通过立轴上联接器传动上齿轮箱主动齿轮，经中间齿轮传动搅拌齿轮带动搅拌叶片作顺时针转动、具体传动程序为：搅拌筒转速 1452×2/48=60.42r/min。

相关设备漆膜冲击器

立式砂浆搅拌机原理：
机器工作混合时，机内物料受两个相反方向的转子作用，进行着复合运动，浆叶带动物料方面沿着机槽内壁作逆时针旋转，一方面带动物料左右翻动，在两转子交叉重叠外形失重区，在此区域内，不论物料的形状，大小，和密度如何，都能使物料上浮处于瞬间失重状态，这使物料在机槽内形成全方位连续循环翻动，相互交错剪切，从而达到快速柔和混合均匀的效果。

立式砂浆搅拌机维护保养：
▲经常注意使用后紧固件是否松动，及时拧紧。
▲投料时严禁在水泥及沙子中夹入铁钉、铁丝等硬物以免损坏机械。
▲减速箱使用一段时间后，要检查其润滑油位的高低，及时补充到观察孔能看到油面，油质为30#的机械油。
▲本纪应安放在干燥及无任何腐蚀介质的环境中。
▲使用完毕务必将筒内及搅拌叶用清水擦洗干净并擦干。（长期不使用者可在同内及叶片表面上防锈油）。

立式砂浆搅拌机结构特点：
▲该机为卧式筒体，内外二层螺旋带具有独特的结构，运转平稳、质量可靠、噪音低，使用寿命长，安装维修方便，并有多种搅拌器结构，用途广泛的多功能混合设备。
▲混合速度快，混合均匀度高，特别是粘性，螺旋带上可以安装刮板，更适应稠状、糊状的混合。
▲在不同物料的混合要求下（特殊物料必须每次混合后需清洗），采用不同螺旋带结构，可加热、干燥的夹套型。
▲特种雾化液体，设又有特种喷头。
▲卧式机体也可以设有活动门，以便供用户清洗。

立式砂浆搅拌机操作规程：
▲作业前检查搅拌机的转动情况是否良好，安全装置，防护装置等均应牢固可靠，操作灵活。
▲启动后先经空机运转，检查搅拌叶旋转方向是否正确，先加水后加料进行搅拌操作。
▲运转中不得用手或木棒等伸进搅拌料兜内或在料兜口清理灰浆。
▲操作中，应观察机械运转情况，当有异常或轴承温升过高等现象时，应停机检查；操作中如发生故障不能运转需检修时时，应先切断电源，将搅拌料兜内灰浆倒出，进行检修，排除故障。不得用工具撬动等危险方法，强行机械运转。
▲搅拌叶片与搅拌料兜底及侧壁的间隙，应经常检查并确认符合规定，当间隙超过标准时，应及时调整。当搅拌叶片磨损超过标准时，应及时修补或更换。
▲作业完毕，做好搅拌机内外的清洗和搅拌机周围清理工作，切断电源，搅拌机开关打闭锁，挂停电牌；检修搅拌机时，开关挂“正在检修，禁止送电”牌，并派专人监视。
▲停放位置应选择平整坚实的场地，搅拌机安装平稳牢固。
▲操作中边加料边加水，不能加入料后再启动，投料不准超过额定容量。加料时，工具不能碰撞搅拌机，更不能在运转中把工具伸进搅拌机内扒料。
▲料斗内不能进入杂物，清除杂物时必须停机进行。
▲工作完毕要将搅拌机清洗干净，转动部分注润滑油，清理时不得使电机及电器受潮。

简介：
该产品为了配合推广实施国家建设部发布之（JGJT-2009）“建设砂浆基本性能试验方法标准”而设计的专用设备，主要用于建筑行业、大专院校、科研单位、质检部门作墙体粉面材料及砖砌墙用砂浆强度试验的搅拌机械。也适用于生产人造大理石厂家面料及其他粉末状搅拌工作。
它具有搅拌叶按顺时针运动而搅拌筒按逆时针运动的两个相对旋转，因此它具有搅拌均匀、搅拌时间短、效率高、操作方便等特点。

参数：
▲搅拌叶片 2层4片×45o。
▲搅拌叶运转直径 Φ200mm。
▲搅拌叶转速 （顺时针）80±4r/min。
▲搅拌筒转速 （逆时针）60±2r/min。
▲搅拌筒容量 28L。
▲搅拌筒额定容量 （出料）15L。
▲搅拌筒内径 380mm。
▲搅拌筒筒深 250mm。
▲固定叶与搅拌筒壁间隙 2±0.5mm。
▲搅拌叶与搅拌筒底间隔 2±0.5mm 。

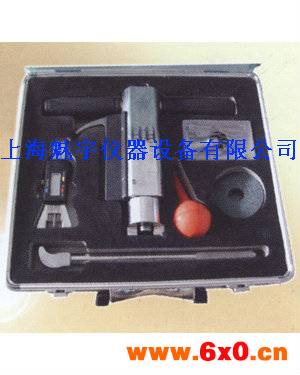

基本配置：
◆吹风器壹个。
◆合格证．装箱单各一份。　
◆说明书壹本 。
◆铝合金包装箱壹只 。
◆08年版贯入法砂浆强度数据分析软件一套。
◆SJY800B型主机壹台。
◆测钉肆拾根 。
◆轴轮加力省力杠杆壹个 。
◆直读自复位式数显贯入深度测量表壹只。
◆测钉量规壹只 。

特点：
◆它采用弧线钩式省力杠杆加力和支点变线技术，加力轻松、方便快捷。
◆直读自复位式数显贯入深度测量表、测得值为贯入实际深度值，无须用20减；该表带USB接口，可将检测数据即时导入贯入数据处理器。
◆采用嵌入式测钉锁紧装置，稍拧即紧，稍放即松。
◆配我公司zui新开发的贯入数据处理器，该处理器含双路USB接口，与直读式贯入深度检测表连接，在检测贯入深度的同时，将贯入深度值直接导入数据。

注意事项：
◆贯入式砂浆强度检测仪在挂钩状态时不应保持较长时间同，应尽快释放工作弹簧。
◆不得随意空弹及拆卸贯入仪主机，以免影响使用寿命和测试精度。
◆数显贯入深度表应轻拿轻放，注意保护测头，以防摔落。
◆贯入仪每年至少应在法定计量部门校准一次。

常见故障及排除：
◆无法挂起钩： 原因挂钩磨损或螺母磨损， 处理方法：返回厂家更换挂钩或更换螺母。
◆贯入力很低： 原因工作弹簧断裂，处理方法：返回厂家更换弹簧，重新校准。
◆挂钩后释放不了: 原因：贯入杆端头被卡住， 处理方法：贯入杆另一端用锤用力敲击一下
◆贯入深度测量表测头断了： 原因人为摔坏， 处理方法：更换测头或重新购买一只贯入深度测量表。
◆测钉插不进去： 原因贯入仪主机空弹了， 处理方法：松开小螺帽，将测钉座口扩开。

检测步骤：
◆用砂轮片将砌缝表面打磨平整。
◆将测钉插入贯入杆的测钉座中，测钉尖端朝外。
◆左手水平托住贯入仪，右手将摇柄套入仪后部的螺母上，然后顺时针旋转7~9圈，妆发现机晃动一下，表明贯入仪挂起钩已挂上，此时停止摇柄顺时针旋转，改为逆时针旋转，将螺母退回贯入杆末端，这时贯入仪便可进入下面的检测了。
◆检测时，一手水平托住贯入仪，让贯入仪的扁头与打磨平整的砌缝表面接触上，另一手扣动机，贯入仪自由释放能量，这样就完成了一次检测；移开贯入仪及测钉，用吹风器吹吸一下测孔。
◆zui后用深度测量表测量测 深度，从表盘上的直接读取测量表显示值di，并记录在记录表中，贯入深度按下式计算： di=20.00-di′
这样就完成了次完整的检测工作，查测强曲线便知砂浆强度。

维护保养：
◆贯入仪主机使用一段时间后，需拧开后盖，给减压轴承抹上一些机械用黄油，这样在旋转螺母时比较省力。
◆贯入仪在挂钩状态时不应保持较长时间，应尽快释放工作弹簧。
◆不得随意空弹及拆卸贯入仪主机，以免影响使用寿命和测试精度。
◆贯入深度测量表应轻拿轻放，注意保护测头，以防摔坏。
◆贯入仪每年至少应在法定剂量部门校准一次。

简介：
该仪器简称为砂浆贯入仪，主要用于砌体砂浆强度检测。符合国家行业抗压标准《贯入法检测砌筑砂浆抗压强度技术规程》（JGJ/T136-2001）中的各项规定。该仪器利用物理学应用原理，具有重量轻、操作简单、检测精度高等特点，既减轻了检测人员的劳动强度，提高了检测效力，是回弹法、原位推出法等方法的替代产品，其产品性能达到了国际ling先水平。

参数：
◆贯入深度：20正负0.1mm。
◆贯入力：800正负8N 。
◆贯入深度尺量程：20mm。
◆精度：0.01mm 。
◆测钉长度：40mm。

测点布置：
◆检测砌筑砂浆抗压强度时，应以面积不大于25m2的砌体构件或构筑物为一个构件。
◆按批抽样检测时，应取龄期相近的同楼层、同品种、同强度等级砌筑砂浆且不大于250m2砌体为一批，帛样数量不应少于砌体总构件的30%，且不应少于6个构件。基础砌体可按一个楼层计。
◆被检测灰缝应饱满，其厚度不应小于7mm，并应避开竖缝位置、门窗洞口、后砌洞口和预埋件的边缘。
◆多孔砖砌体和空斗墙砌体的水平灰缝深度应不大于30mm。
◆检测范围内的饰面层、粉刷层、勾缝砂浆、浮浆以及表面损伤层等，应清除干净；应使待测灰缝砂浆暴露并经抽样调查平整后在进行检测。
◆每一构件应测试16点，测点应均匀分布在构件的水平灰缝上，相邻测点水平间距不宜小于240mm，每条灰缝测点不宜多于2点。
