隔膜计量泵的流量调节与控制

隔膜计量泵常用的调节方式有调节柱塞（或活塞）行程，调节柱塞往复次数，或兼有以上两种方式三种方法。其中以调节行程的方式应用广，该方法简单、可靠，在小流量时仍能维持较高的计量精度。隔膜计量泵调节流量的方式有以下三种。

①停车手动调节在停车时手动调节计量泵的行程。

②运转中手动调节在泵运转中改变轴向位移，以间接改变曲柄半径，达到调节行程长度的目的。常用的方式有N形曲柄调节、L形曲柄调节和偏心凸轮调节等。N形曲柄调节是靠旋转调节转盘，带动小螺旋齿轮、大螺旋齿轮、调节螺杆转动，拖动调节螺母和N轴上下移动，改变偏心距，从而达到调节流量的目的。N轴与偏心块形成的大偏心量为该泵行程的半。当N轴靠近上位置时，偏心块与N轴的总偏心量为大行程的半，即相对行程为100%；当N轴靠近下位置时，因偏心块与N轴配合部分的偏心量相抵消为零，偏心块与N轴的回转中心致，此时行程为零，即相对行程为零。

③运转中自动调节常见有气动控制和电动控制两种。气动控制是通过改变气源压力信号达到自动调节行程的目的。电动控制是通过改变电信号达到自动调节行程的目的。

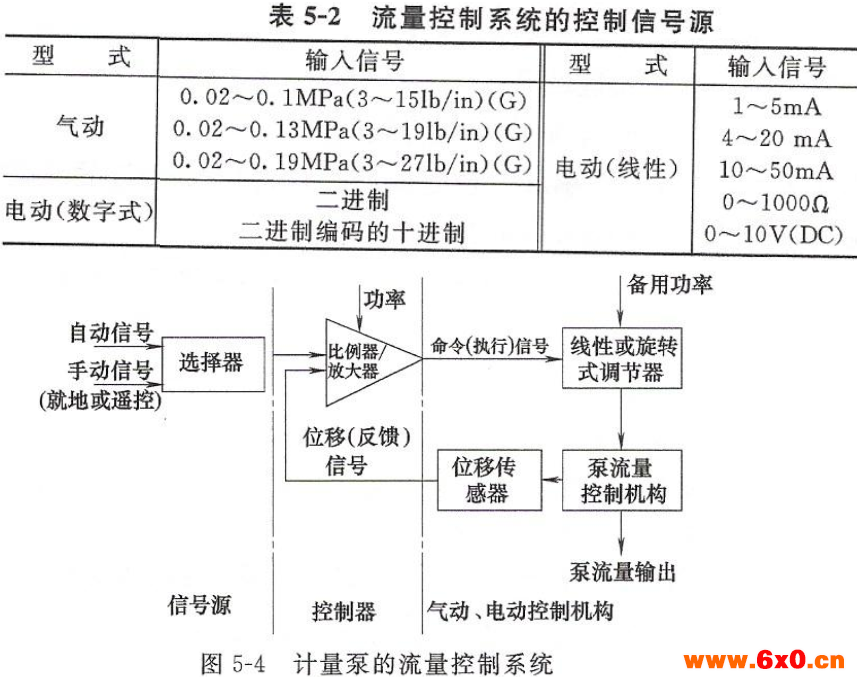

计量泵的流量控制系统如图5-4所示，系统的控制信号源见表5-2。
