威卡WIKA螺纹连接式隔膜密封技术参数

来源:网络  作者:网络转载   2019-10-10 阅读:184

德国威卡WIKA提供的产品主要包括:机械压力表、电子压力变送器、电接点压力表、隔膜密封、SF6气体密度计、校验设备、机械温度计、电子温度测量及保护套管等。德国威卡Wika拥有ISO9001和ISO14001质量及环境管理体系认证,并可根据客户的需要提供如NEPSI、CE、HP0等产品认证。

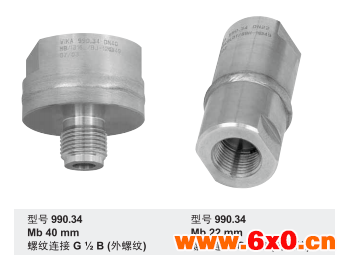

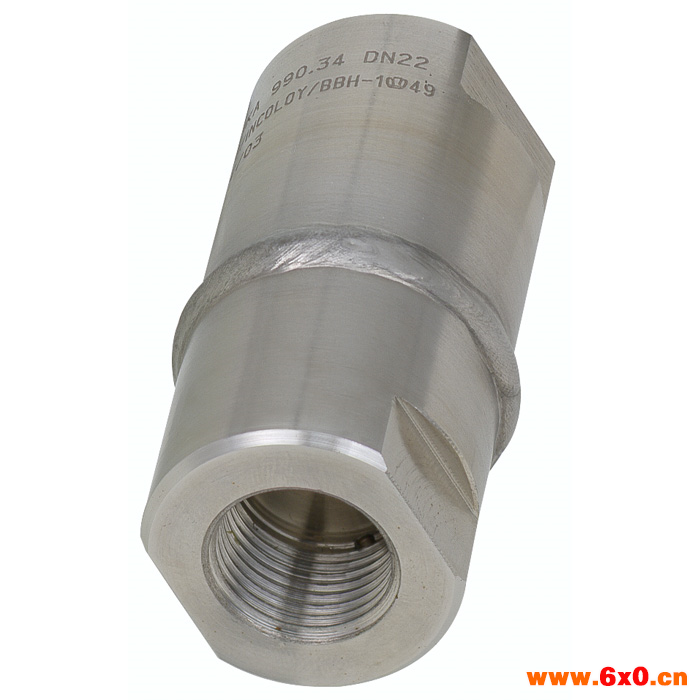

螺纹连接式隔膜密封



应用

●适用于腐蚀性、受污染或高温压力介质

●化学加工工业

●石化行业

●水处理

功能特性

●全焊接结构

●多种材料可选

●适合高压应用

描述

压力范围和膜片直径

大压力范围 (Mb) 取决于膜片有效直径和工作温度(大+50℃)

●Mb 22 mm:0 ... 100 MPa

●Mb 29 mm:0 ... 60 MPa

●Mb 40 mm:0 ... 40 MPa

●Mb 52 mm:0 ... 16 MPa

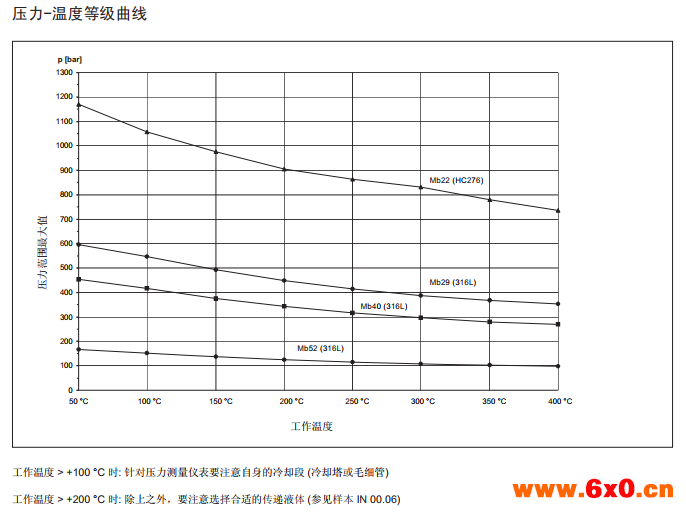

亦可参见数据手册上的“膜片压力-温度额定值”

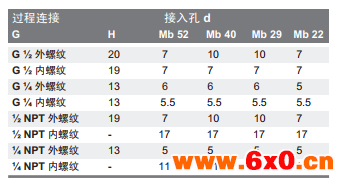

过程连接件

●螺纹G ½ B(外螺纹)和G ¼ B(外螺纹),符合EN 837-1标准,不带定位凸台

●螺纹G ½、G ¼(内螺纹)

●螺纹 ½ NPT、¼ NPT(外螺纹)

●螺纹½ NPT、¼ NPT(内螺纹)

其他连接件按要求提供



接液部分元件材料

●不锈钢316L

●特殊材料不锈钢1.4539,1.4541,蒙乃尔,哈氏合金B2,哈氏合金C4,哈氏合金C276,Inconel600,lncoloy825,钛 隔膜直径Mb22mm:哈氏合金C276或钛

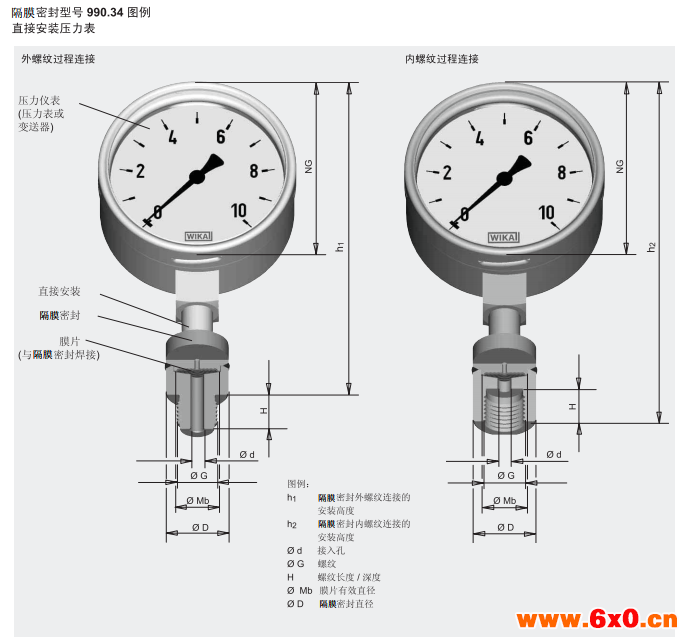

仪表连接

●仪表直接焊接,变送器通过连接块螺旋连接

●温度>100°C时

●可直接安装冷却塔

●毛细管连接(与上腔体焊接)



详情请见:德国威卡WIKA螺纹连接式隔膜密封
