单双层两用振筛机结构

来源:网络  作者:网络转载   2019-10-10 阅读:166

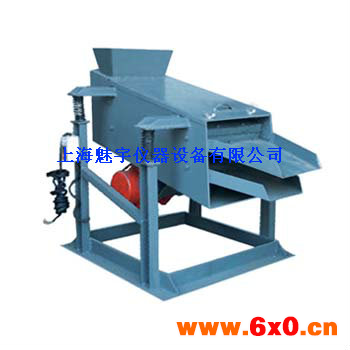

单双层两用振筛机结构:
该机有机架系统、激振系统、减震系统、筛分系统等组成。机架系统由多种型钢焊接而成,主要起到支撑各部件的作用。当接通电源后,振动电机旋转,内部设置的偏重机构的飞轮转动并产生激振力,带动筛体以设计的振幅和激振力工作,物料在震动中完成分组筛分过程。根据工作的需要,该机可以连续不断地工作。 筛体为钢板焊接而成。筛分部分设计为二层三级筛板,筛板全部为方孔,上层为25x25毫米、第二层为10x10毫米,另配有两块备用可调换筛片6x6、2x2。 为了使机器稳定,提高激振力,同时减少因激振力给机器带来的破坏,控制噪音,机器设计有减震机构。

相关设备锚杆拉拔仪



单双层两用振筛机操作使用:
操作顺序:
▲使用时应先启动机械筛,当达到正常振幅时,再将试样加入到机械筛上层的后端部。该机可以连续给料,连续工作。
▲每层物料都从各自的物料口收集,当筛孔卡孔现象要及时清除。
▲筛分结束后,应先停止给料再停机。



单双层两用振筛机安装试车与使用:
该设备可以安装在混凝土地基上,也可以放在平坦的地面上,同时要有防止因机器工作产生的震动而引起的机器位移措施。并要有避雨设施,尽可能不漏天安装使用。室内安装应考虑维修方便,机器与其他设备配合使用时须从方便生产、有利作业的方面统筹安排。
设备安装完毕后,如安装在混凝土地基上,要超过混凝土凝固期,方可试车。试车前要再检查一遍所有螺栓是否拧紧,各连接部件是否可靠接触,然后先用人力转动皮带,使机器运转五转以上,确认运动无阻碍时,即可进行通电试车,空机试验30分钟以上,观察机器无冲击、无杂音、机件无松动、各轴承温升低于65℃,若发现以上故障,立即停机检修。确认运转正常后,即可进行负荷运转。试运转三个周期后,可进入正常生产使用。



单双层两用振筛机参数:
▲筛网层数:2。
▲筛网尺寸:600x300(MM)。
▲振幅:2(MM)。
▲振动频率:1400(次/分)。
▲筛框倾角:8~20(度)。
▲给料粒度:0~35(MM)。
▲生产能力:5(筛分5~7毫米粒度时)(吨/小时)。
▲电机功率:0.55(千瓦)。
▲外形尺寸:1015X871X905(MM)。
▲机器重量:124(公斤)。



单双层两用振筛机简介:
本机应装设电气保护装置。运行初期,每天至少检查地脚螺栓一次,防止松动。当电机旋转方向不符合要求时,调整电源相序即可。电机应保证润滑良好,每运行二周左右补充锂基润滑脂(ZL-3)一次,加油时,通过油杯加入适量锂基润滑脂。当采用密封轴承时,电机没有安装油杯。累计运行1500小时后,应检查轴承,若有严重损伤时应立即更换。停置较长时间后再次使用时,应测量绝缘电阻,用于500伏兆欧表测量,应大于0.5兆欧。



注意事项:
▲该机属于强震动机械,每班须检查各部连接件是否松动、减震弹簧有无折断、筛板有无松动现象。发现异常,立即排除。
▲电器部分有可靠的接地装置。
▲激振力的调整:当需要调整激振力大小时,打开振动电机的左右护罩,把偏心块固定螺丝松开,两块偏心块重合到一起,激振力zui大;反之zui小。按照自己所需激振力合适调整。
▲每月测量一次筛孔尺寸,发现超出规定的立即更换。





用途:

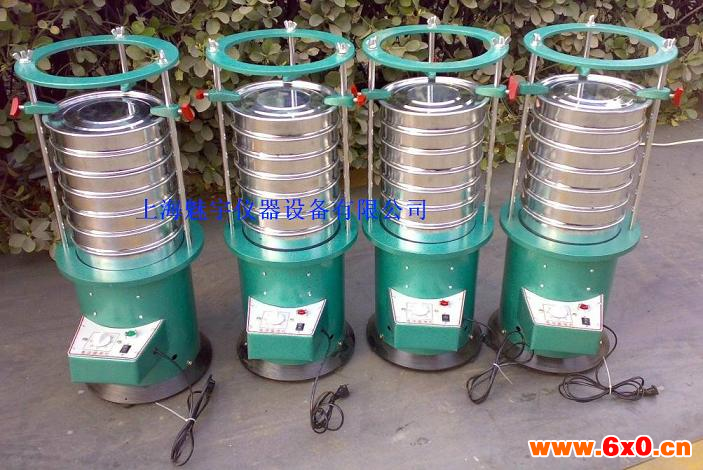

本振筛机适用于公路、建筑、地质冶金科研等部门的试验室对物料进行筛分分析,每次开机5分钟,既方便又简单完成分级工作。主要由摆动机构,震击机构,夹紧机构等部分组成。电动机通过转动轴,蜗轮付带摆动架上的主偏心轴旋转,从而又连带动其它两个付偏心轴回转促使整个筛组的摆动半径,也等于偏心距的平面圆周摆动。同时在同一台电动机带动另一对蜗轮付通过凸轮,顶杆装有筛组的摆动架,周期地顶起靠自重下落在机座的砧座上,使摆动架得到平面圆周摆动的同时进行震击。



参数:
■筛子直径: 300mm、200mm。
■震幅:8mm。
■振击次数: 147次/分。
■筛摇动次数:221次/分。
■回转半径: 12.5mm 。



结构及用料:
■外形材料:铸铁底座,冷板机筒,喷绿漆,铸铁台面,固定钢杆。
■动力部件:带电容电动机。
■震动部件:偏心轮,弹簧。
■包    装:木箱。



工作原理:
本机有电动机通过传动轴,蜗轮付带动摆动架上的主偏心轴旋转,从而又连带动其他两个付偏心轴回转使整个筛组的摆动得到半径,也等于偏心距的平面周围摆动。
同时在同一台电动机带动另一对蜗轮付通过凸轮,顶杆装有筛组的摆动架,周期地顶起靠自重下落在机座的砧座上,使摆动架得到平面圆周摇动的同时进行振击。



使用说明 :
■在按放筛子时,应按照筛孔大小顺序迭放,同时另加一个筛子底盘。
■将需筛分化验的物料倒入zui上层的筛子内,盖好筛盖然后按放在振摆仪承筛座内。
■反时转夹筛盘上的胶木手柄,将整个夹筛盘向下滑在套筛上,然后,再顺时针旋转夹筛盘上胶木柄,其内的顶杆轴夹紧承座,把整套分样筛固紧。
■上海电动振筛机8411该把振摆仪上的定时器旋钮拨到筛析所需时间,打开电源开关,振摆就会开始筛转式的工作。
■待定时器到达先定时间的定位,振摆仪自动停止工作。
■反时针旋转夹筛盘上的胶木手柄将央筛盘松开并向上提,固定在滑套上,取下分样筛。依次将需析后残留在各号筛子内的物粒用天平称重到检析比例。
■初次工作时无上下震动,因电机倒转,请将电源线头调换一下。
■工作结束关闭电源。



操作规程:
■检查电源电压是否符合要求。
■按规定要求称取试样,将试样倒入按筛孔大小从下到上组 合的套筛(附筛底)上,然后进行筛分。
■把筛子置于振筛机上,摇10min,取下套筛,按筛孔大小 顺序再每个用手筛,筛至每分钟通过量小于试样总量0.1%为止,通过的试样并入下一号筛中,并和下一号筛中的试样一起过筛,按这样顺序进行,直到各号筛全部筛完为止。
■试验完毕关闭电源,并记录仪器使用情况。
