喷雾干燥粒径表示方法

如果采用某一种测量方法，测得一些颗粒（或液滴）的数据，这些数据需用不同的方法来处理和表示，才能显示其特征。数据的表示方法有列表法和图示法等。现介绍如下。

一、列表法

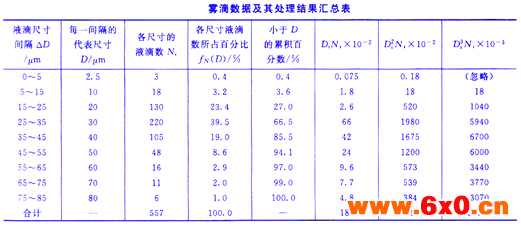

这是一种很精确的表示雾滴尺寸的通用方法。表格能够表示出每一种尺寸的分布情况。下表就是其中一例，占百分数最大的液滴直径范围是25〜35µm，其百分数为39.5%。可以根据霜要，列出所需要的数量之间的关系。但是，大量的数据要做成表格的形式是很麻烦的，而且要一下子看明白表中的数据并作出说明也是困难的。因此在实际上往往采用图示法。

一、图示法

与列表法相比，图示法具有下列优点：

由图示法所提供的数据，可以迅速地估算某些参数。

‚由图示法所提供的尺寸分布曲线可以很快地看出其分布关系。在数据甚多的情况下，图示法尤为清晰。

常用的图示法有矩形图、粒度频率曲线图和累积分布曲线图等。

 A、矩形图

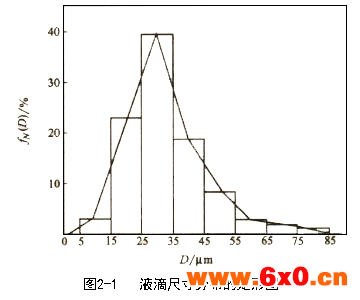

 矩形图是表示雾滴（或颗粒）尺寸分布的一种最简单的方法。在一给尺寸范围（尺寸间隔）内，对液滴（或颗粒）数所占百分比作图。这个矩形图直接表示出液滴（或颗粒）群的尺寸分布。例如,表2-1的第1列（液滴尺寸间隔）和第四列（各尺寸液滴数目所占百分比）的数据做成矩形图。第1列为矩形宽度，第4列为矩形高度，连接第2列（每一间隔的代表尺寸）各值，即得各折线，如图2-1所示。

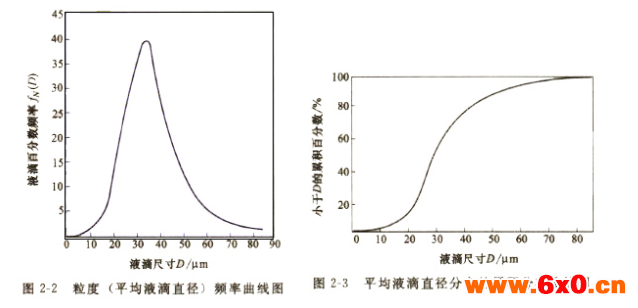

B、粒度频率曲线图

 采用大量的尺寸间隔 ，表示尺寸分布所做的曲线图更便于实际应用。

如果采用某一种测量方法，测得一些颗粒（或液滴）的数据，这些数据需用不同的方法来处理和表示，才能显示其特征。数据的表示方法有列表法和图示法等。现介绍如下。

一、列表法

这是一种很精确的表示雾滴尺寸的通用方法。表格能够表示出每一种尺寸的分布情况。下表就是其中一例，占百分数最大的液滴直径范围是25〜35µm，其百分数为39.5%。可以根据霜要，列出所需要的数量之间的关系。但是，大量的数据要做成表格的形式是很麻烦的，而且要一下子看明白表中的数据并作出说明也是困难的。因此在实际上往往采用图示法。

一、图示法

与列表法相比，图示法具有下列优点：

由图示法所提供的数据，可以迅速地估算某些参数。

‚由图示法所提供的尺寸分布曲线可以很快地看出其分布关系。在数据甚多的情况下，图示法尤为清晰。

常用的图示法有矩形图、粒度频率曲线图和累积分布曲线图等。

 A、矩形图

 矩形图是表示雾滴（或颗粒）尺寸分布的一种最简单的方法。在一给尺寸范围（尺寸间隔）内，对液滴（或颗粒）数所占百分比作图。这个矩形图直接表示出液滴（或颗粒）群的尺寸分布。例如,表2-1的第1列（液滴尺寸间隔）和第四列（各尺寸液滴数目所占百分比）的数据做成矩形图。第1列为矩形宽度，第4列为矩形高度，连接第2列（每一间隔的代表尺寸）各值，即得各折线，如图2-1所示。

B、粒度频率曲线图

 采用大量的尺寸间隔 （（ 来表示尺寸分布所做的曲线图更便于实际应用。
