水滴角测定仪

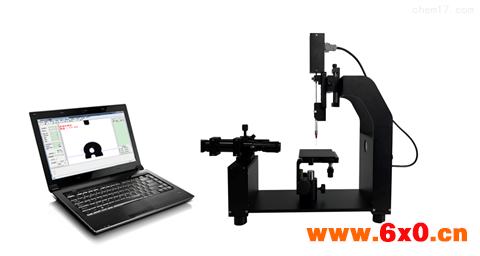

水滴角接触角测定仪系列影像分析系统完全基于模块化的设计理念，可为客户提供多达几万种不同的组合形式，是您进行界面化学研究并对控制精度有较高要求时的shou选仪器。仪器整机由精密光学机械结构、光学成像系统、精密滴定系统以及专业级的界面化学分析软件CAST™3.0*组成。

水滴角接触角测定仪化学指标

表面张力（Surface tension）：温度、浓度组成、时间、压力、电场等条件下的变化值；

→ 可测试液相（如纯液、混合相液体、熔体等）与气相的表面张力，特别是悬滴法（Pendant drop method）和停滴法（Sessile drop method）对于如（1）胶水、聚合物、树脂等粘度比较高；（2）以及金属、煤等需要高温加热；（3）采油行业井下高温高压作业环境条件模拟等，具有明显优势。

→ 界面张力（Interface tension）：可用于分析不相溶液－液两相界面张力值

→ 临界胶束浓度分析（CMC）

→ 固体表面自由能分析（Surface free energy）以及分量（色散力、极性力、氢键力、Lewis酸碱力等）

→ 润湿行为分析（Wetting Behavior Analysis, wetting envelopes）

动态接触角（Dynamic contact angle）以及接触角滞后性分析（Contact angle hysteresis），包括：前进角（advancing contact angle）、后退角（receding contact angle）、滚动角（roll-off angle）以及本征接触角（thermodynamic intrinsic contact angle）、平衡接触角（equilibrium contact angle）；

铺展/吸附过程分析如铺展面积/直径、液体吸收体积、接触角、润湿线等随时间变化的量；

→ 界面流变(interfacial rheology)性质以及界面弹性系数(surface elasticity)、界面张力弛豫方法（relaxation study）、毛细管静压值（hydrostatic pressure）等；

水滴角接触角测定仪测试原理

本系统通过摄录下单张或基于时间变化的多张液滴（Drop）或气泡（Bubble）的图像，采用亚像素级的图像识别技术分析所捕捉到的图像中的关键信息如图像边缘等，利用有限的如密度、重力加速度、时间等参数，通过复杂的数学分析模型（如圆、椭圆、多项式、插值曲线，特别是Young-laplace方程曲线拟合），将液滴轮廓边缘曲线与数学模型分析得出的的理论曲线通过特殊图像曲线拟合技术进行优化分析，进而得出如液－气表面张力值、液－液界面张力值、固－气接触角值、液－液－固三相体系接触角值等物理化学参数。
