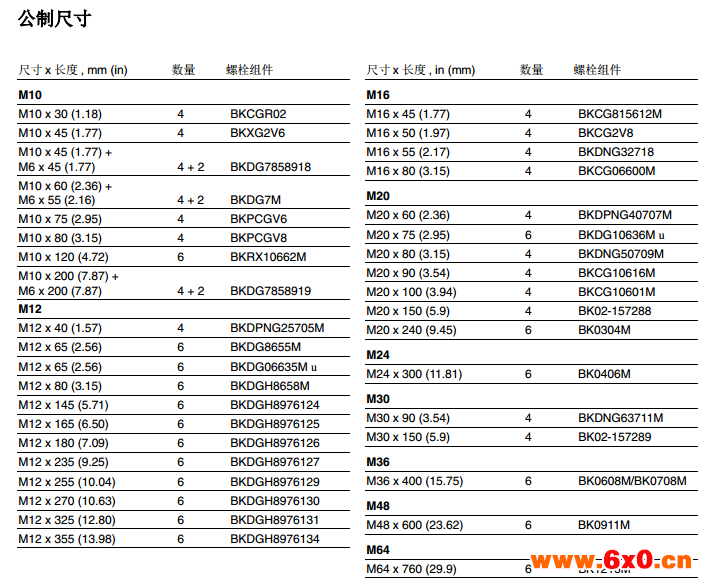

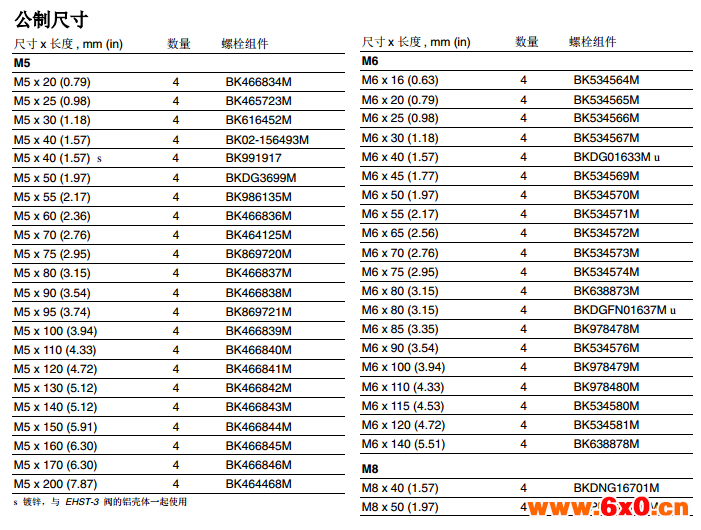

下表中所列的是当前威格士用于紧固表面连接的产品、底板或其它连接衬垫。所用的所有的螺栓组件,不管是否带有叠
加阀。
这些组件包含某些产品需要用的 2 个尺寸的螺栓。有些组件包含弹簧垫圈;这些组件旁边用“u”进行标识。除非特殊说明,所有的螺栓都是 12.9 级的 (ISO 898) 强度,最小极限抗拉强度 = 1200 MN/m2 (17,4 x 104 lbf/in2)。

美国Vickers工业阀专用底板和螺栓套件型号大全

固定螺栓组件:

每个螺栓必须具有正确的螺纹齿合长度。为了提供一个选择螺栓长度的指南,最少应考虑用 1.5 倍的螺栓直径作为长度,并且考虑材料和/或系统压力的选择。

例如:
方向控制 DG4V-3 = 21,75
流量控制 DGMFN-3 = 40,00
单向阀 DGMDC-3 = 40,00
螺纹齿合 = 7,50
(最小 1.5 x 螺纹直径)Total = 109,25mm
螺栓组件数 = BK 466840 (M5 x 110)

专用底板和螺栓套件适用于美国Vickers工业阀:压力控制阀,流量控制阀,方向控制阀,盖板式插装阀,叠加阀,法兰阀,单向阀,工程机械阀,片式多路阀,多路阀,流量控制阀,
压力控制阀,端平阀,压力控制阀,流量控制阀,方向控制阀,螺纹插装阀,伺服阀。
