力士乐rexroth变量柱塞泵的恒压控制

我们在之前已经了解过力士乐rexroth柱塞泵控制变量的方法以及原理，在这片文章中，为大家详解下力士乐rexroth变量柱塞泵的恒压控制方式，更加深入的了解下力士乐变量柱塞泵。

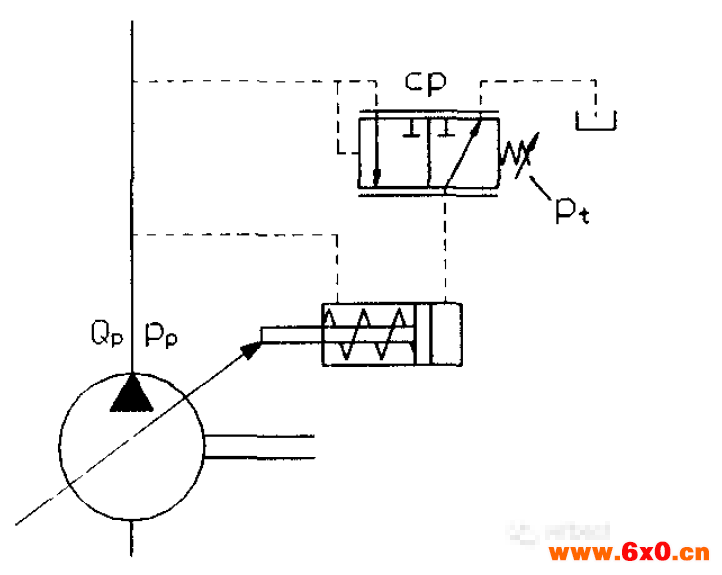

首先，我们先看下图：

假定恒压阀右端调压弹簧预压力的调定值为Pt ,泵的出口流量为Qp ,泵的出来压力为Pp。

当Pp≤Pt，恒压阀的阀芯在弹簧力的作用下，向左移动。使得变量活塞的大面积端与油箱相通，活塞的小面积端的系统压力和变量泵内部的偏置弹簧，将变量泵斜盘推向最大摆角位置，于是泵的输出流量达到最大，即Qp=Qpmax 。

若载荷流量QL≤Qpmax ,则泵的输出流量大于负载所需要的流量，多余的流量将使系统的压力上升，从而使泵的出口压力上升。当Pp≥Pt时，恒压阀的阀芯右移，使得变量活塞的大面积端引入压力油，克服活塞的小面积端的系统压力及偏置弹簧力，推动斜盘使之摆角减小，于是泵的输出流量减小，最终在Qp=QL处停止动作，从而泵的出口压力下降。所以在QL＜Qpma时，Pp=Pt 。

当Pp≤Pt，恒压阀的阀芯在弹簧力的作用下，向左移动。使得变量活塞的打面积端与油箱相通，于是泵的输出流量达到最大。此时，变量活塞停止动作，变量过程结束。泵的输出压力稳定在调定值。调节调压弹簧的预紧力即可调节变量泵的输出压力。

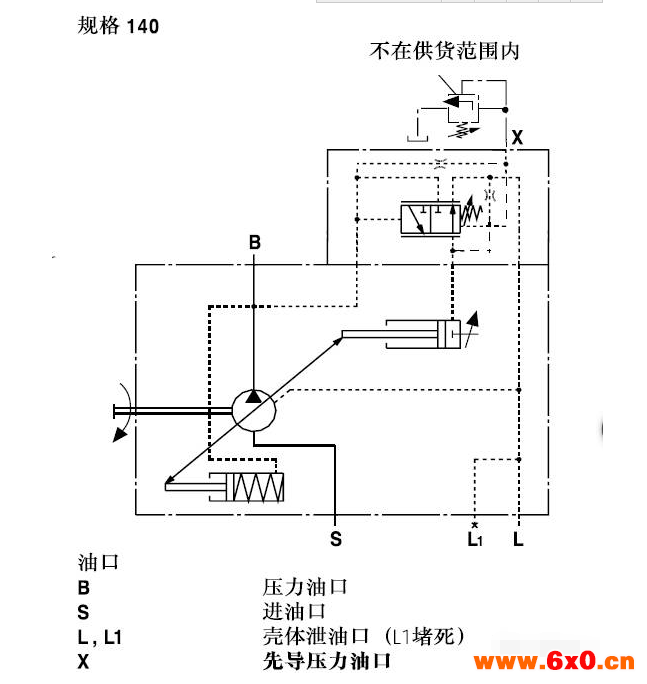

我们可以举个例子，看力士乐A10VSO系列柱塞泵恒压控制原理图，力士乐10VSO也是属于力士乐rexroth变量柱塞泵，如下图：

看完这两张图，我们大概多少对力士乐rexroth变量柱塞泵的恒压控制有了一些了解吧？迷迷糊糊？没关系，谁也不能一口气吃成大胖子，在往后的日子里，在工作生活中，多多留意下，力士乐rexroth变量柱塞泵，可能，对你来说，也就是那么简单！
