钻井液摩阻,粘滞系数测定仪用途

钻井液摩阻,粘滞系数测定仪用途:
随着钻井工艺技术的飞跃发展，特种工艺井、定向井、从式井越来越多。对泥浆润滑性能的要求也越来越高。同时用于泥浆润滑的处理剂也在逐年增多。由于润滑剂质量的差异，加上需要合理的配伍性，都需要一种仪器来评价。为了提高更加准确的检测精度，为此，我们研制了NZ-3A型测定仪。可供石油、地质、煤炭、勘探等部门现场和实验室来检测泥浆的泥饼粘滞系数。
该仪器结构简单、工作可靠、精度高、重复性好，是泥浆分析的必备仪器。

相关设备紫外老化试验箱

钻井液摩阻,粘滞系数测定仪结构和原理：
1、结构：本仪器为便携式。主要由外壳、滑板、微电脑显示控制器、传动机构及微电机等组成。
2、工作原理：在滑板倾斜条件下，放在泥饼上的滑块受向下的重力作用，当克服粘滞力后开始滑动。如图所示：根据牛顿摩擦定律可得：

                         F
 F = f P               f =—
                         P
设滑块重量为W、其分力与斜面平行者为F、即摩擦力。垂直者为P，即正压力。由三角形关系。
 F=Wsina              P=Wcosa

在滑块开始下滑时的摩擦系数：

又由相似三角形关系可知：

 ∠a ＝∠β            故tga =tgβ

而∠β为仪器所测，所以tgβ就是泥饼的摩擦系数，即泥饼的摩擦系数为仪器所测粘滞系数。

钻井液摩阻,粘滞系数测定仪参数：
1、电源电压：~220V        50Hz
2、角度读值：数字显示
3、精度：   ±0.5°
4、整机尺寸：335×190×170
5、重量：    4.2公斤

试验步骤：
★开始时每隔10min读数1次，连续3次读数差小于0.001mm时，改为每1h读数1次。
★浸水后总试验时间不得少于48h。
★试验过程中，应保持水位不变。水温变化不得大于2℃。
★试验结束后，应描述试件表面的泥化和软化现象。
★将试件放人内壁涂有凡士林的金属套环内，在试件上下分别放置薄型滤纸和金属透水板。
★安装加压系统及量测试件变形的测表。
★应使仪器各部位和试件在同一轴线上，不得出现偏心荷载。
★对试件施加产生O.O1MPa压力的荷载，测读试件变形测表读数，每隔l0min读数1次，直至3次读数不变。
★加的荷载，应保持试件高度在整个试验过程始终不变。

试验记录：
膨胀性试验记录应包括岩石名称、试验编号、试件编号、试件描述、试件尺寸、温度、试验时间、轴向变形、径向变形和轴向荷载。

膨胀压力计算：
按下列公式分别计算岩石自由膨胀率、侧向约束膨胀率、膨胀压力。
VH=△H/H *100
VD=△D/D *100
VHP=△H1/H *100
PS=F/A
式中：
VH——岩石轴向自由膨胀率（%）
VD——岩石径向自由膨胀率（%）
VHP——岩石侧向约束膨胀率（%）
Ps——岩石膨胀压力（MPa）
△H——试件轴向变形值（mm）
H——试件高度mm
△D——试件径向平均变形值（mm）
D——试件直径或边长（mm）
△H1——有侧向约束试件的轴向变形值（mm）
F——轴向荷载（N）
A——试件截面积（mm2）
岩石轴向自由膨胀率、径向自由膨胀率、侧向约束膨胀率试验结果精确至0.1%,岩石膨胀压力试验结果精确至0.001MPa。

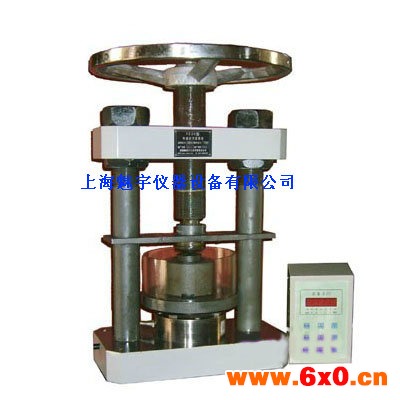

简介：
该仪器为数字显示，手动转动丝杠施加压力，适用于各类岩石膨胀性试验中的体积不变条件下的膨胀压力试验，配有透水板，千分表等试验装置。石膨胀性试验适用于测定天然状态下含易吸水膨胀矿物岩石的膨胀性质，如粘土岩类岩石。岩石的抗压强度是反映岩石力学性质的主要指标之一，它在岩体工程分类、建筑材料选择及工程岩体稳定性评价计算中都是必不可少的指标。

参数：
★zui大试验力：40KN。
★精 度：优于1级。
★压缩空间：170mm。
★立柱间距：165mm。
★玻璃钢环直径：141mm。
★玻璃刚环高度：66mm。
★金属环直径：50mm。
★金属环高度：55mm。
★主机外形尺寸：320*320*500mm。

条文说明：
★石膨胀性试验适用于测定天然状态下含易吸水膨胀矿物岩石的膨胀性质，如粘土岩类岩石。
★岩石的抗压强度是反映岩石力学性质的主要指标之一，它在岩体工程分类、建筑材料选择及工程岩体稳定性评价计算中都是必不可少的指标。
