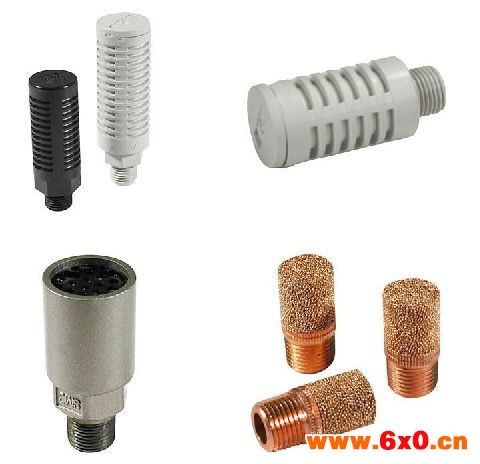

SMC消音器的实物图
SMC消音器的消音原理
1）吸收型：压缩空气通过多孔的吸声材料减少排气噪声。吸声材料大多使用聚氯乙烯纤维、玻璃纤维、烧结铜珠等；
2）膨胀干涉型：直径比排气孔大，主要用于消除中、低频噪声。
SMC消音器的材料
消音器材料可分为三种：烧结金属、合成树脂、金属。
SMC消音器的技术参数
| 系列 | 型号 | 高使用压力 | 环境和介质温度 | 消音效果/dB | 特点 |
| 烧结金属型 | AN101 | 1.0MPa | 5~150℃ | 16 | 适合微型阀及先导阀的排气消声 吸声材料为BC（青铜）烧结金属体 连接体材料为磷青铜 |
| AN110-01 | 21 | ||||
| AN120 | 13~18 | ||||
| 紧凑型 | AN103~AN403 | 5~60℃ | >25 | 吸声材料为PE（聚乙烯）或PP(聚丙烯）烧结体连接材料为树脂类PP聚醛 | |
| 标准型 | AN200~AN900 | >30 | 流动阻力小、小型 吸声材料为PE烧结体 连接体材料为ADC（铝合金压铸）或聚醛 | ||
| 高消音型 | AN202~AN402 | >35 | 壳体使用难燃材料PBT 吸声材料为PVF（聚氯乙烯） 连接体材料为PBT | ||
| 金属外壳型 | 2504~2511 | >19 | 只向轴向排气，避免声音和油雾的横向扩展，耐横向冲击、连接螺纹不易损坏，吸声材料为PVC、连接体为ZDC |
| AN101-01 | AN200-N02 | AN402-04 | ANA1-10 | ANB1-C08 |
| AN101-N01 | AN202-02 | AN402-N04 | ANA1-12 | ANB1-C10 |
| AN103-01 | AN202-N02 | AN403-04 | ANA1-14 | AN-WO13K007 |
| AN103-KM6 | AN203-02 | AN500-06 | ANA1-20 | 2504-002 |
| AN103-KM8 | AN203-KM8 | AN500-N06 | ANA1-C08 | 2504-003 |
| AN103-N01 | AN203-N02 | AN600-10 | ANA1-C10 | 2504-N002 |
| AN103-X233 | AN210-02 | AN600-N10 | ANA1-C12 | 2505-002 |
| AN110-01 | AN300-03 | AN700-12 | ANB1-01 | 2505-003 |
| AN120-M3 | AN300-KM10 | AN800-14 | ANB1-02 | 2506-004 |
| AN120-M5 | AN300-KM12 | AN900-20 | ANB1-03 | 2507-006 |
| AN200-02 | AN300-N03 | ANA1-01 | ANB1-04 | 2507-N006 |
| AN200-F02 | AN302-03 | ANA1-02 | ANB1-06 | 2508-010 |
| AN200-KM10 | AN303-03 | ANA1-03 | ANB1-10 | 2510-002 |
| AN200-KM11 | AN303-N03 | ANA1-04 | ANB1-12 | 2510-N002 |
| AN200-KM8 | AN400-04 | ANA1-06 | ANB1-C06 | 2511-003 |
