集料加速磨光机用途

来源:网络  作者:网络转载   2019-10-10 阅读:877

集料加速磨光机用途:
JM-III型磨光机是按新国家行业标准JTG E42-2005《公路工程集料试验规程》T0321-2005技术标准,并吸取国外同类机型的优点而制造的。整机结构紧凑,溜砂、溜水均匀准确,设有转数控制装置,是替代进口同类产品的理想机型。

相关设备光泽度仪

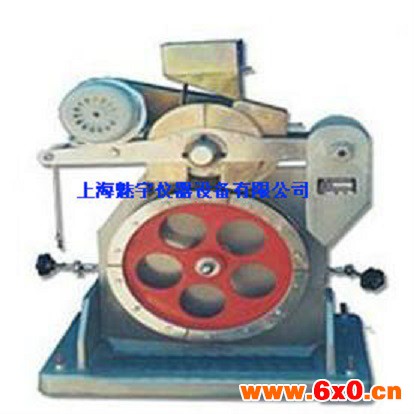

集料加速磨光机结构:
▲传动机构:包括电机、同步齿轮、橡胶轮总成等,用于传递动力、改变速比。
▲道路轮装置:用于安装试件14块。
▲溜砂装置:由贮砂斗、支架和溜砂机构组成,用于存贮磨料和控制溜砂。
▲供水系统:包括储水支架、供水器皿、流量计、水管,用于控制溜水量。
▲荷载调整机构:包括手轮、凸轮,用以支撑配重,调节橡胶轮与道路轮之间的压力。
▲配重装置:包括杠杆,配重及护罩等,用于保证对道路轮的规定压力。
▲试模:用于制作石料磨光试件。
▲电器控制装置:用于控制道路轮所需转动圈数及送砂量的多少。



集料加速磨光机技术参数:
◆道路轮转速:320±5r/min。
◆一次评定四种试样。
◆预设转数计数器。
电源:工作电压 380V±10%三相(星形),电流不大于20A。
◆重量:220KG。
◆外形尺寸:800x800x1200mm。
◆功率:6KW。
◆环境温度:≤35℃。
◆相对湿度:≤85%。



集料加速磨光机操作规程:
▲配填入料:将剂与环氧树脂按比例1:4-1:5拌合均匀。然 后再将此项粘结剂与干砂比重按质量比1:4-1:4.5拌合均匀后即成填料。一般一个粒料试模中填料量约为环氧树脂9.6g,固化剂2.4ml及干砂48g。
▲实验前应按规范对摆式仪进行检查标定。
▲将试模拼装并涂上肥皂水(或脱模剂)后烘干。
▲将庥料过筛,取10-15mm的颗粒用水洗净后置于温度为110 ±5℃的烘箱中烘干。
▲将砂置烘箱中烘干。



集料加速磨光机简介:

本仪器适用于室内模拟汽车轮胎对公路路面的磨光作用,通过对路面所用骨料进行加速磨光,借以测得骨料的磨光值,以评价骨料的抗磨光性能,从而为选用合适的面层骨料铺筑不同摩檫系数要求的路段以及为合理开发利用石料资源提供科学依据,为缩短防滑路面的研究周期创造条件,为研制优质人造骨料提供技术参考。





操作规程:
●为不影响沉淀的过程,试验必须在无抖动的水平台上进行。随时检查试验的冲洗管口,防止堵塞。试验过程中,冲洗液的温度应保持20±2℃范围内。
●用冲洗管将冲洗液吸入试筒,将干料倒入竖立的试筒中静至10min,用橡胶塞堵住试筒,将试筒水平固定在振荡器上。

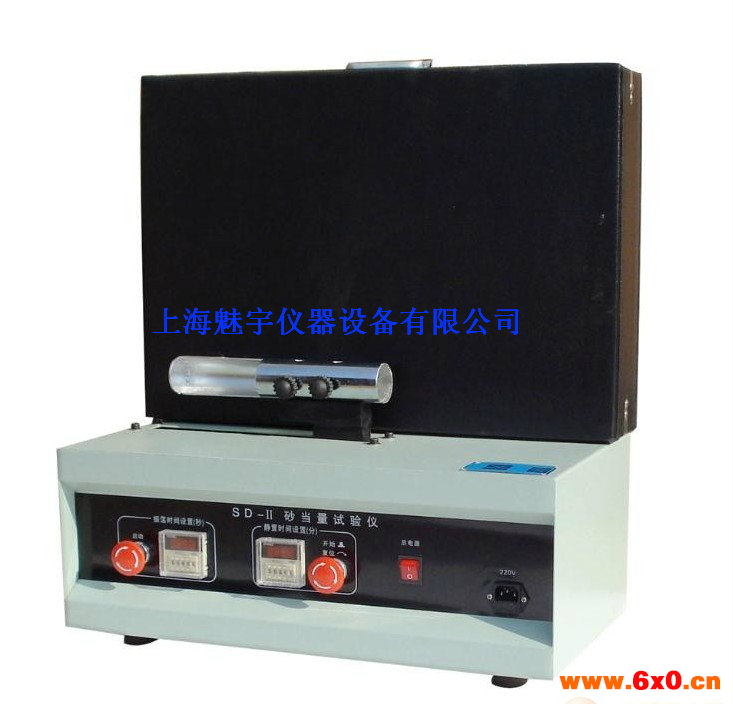

●打开电动砂当量试验仪“总电源”开关,将仪器“振荡时间设置”调节至30秒,按下“启动”键,电动砂当量试验仪震荡30秒自动停止。然后旋转“启动”键振荡器还原,取下试筒。
●将插管插入试筒中灌冲洗液直到380mm刻度线为止,静至20min。
●测量:用钢板尺在试筒外量测从试筒底部到絮凝物上液面的高度准确至1mm,即h1。将配重活塞套筒在试筒口放好,直到碰到沉淀物时立即拧紧固定螺丝,将尺子插入套筒的开口处,是零点对准活塞的底面。从套筒处读取沉淀物的高度,准确至1mm即h2。上述测量过程应在30秒内完成。



砂当量值按下式计算:
SE=h2/h1×100
式中:SE为试样用活塞测定砂当量值;
h1为试筒中絮凝物和沉淀物的总高度,mm;
h2为试筒中用目测测定沉淀物的高度,mm。



注意事项:
●试验完毕后,须将活塞擦洗干净。
●避免圆形试筒磕碰。
●定期向振荡器滑动杆上注润滑油。



试验设备:
●圆柱形试筒:透明塑料制内径32±0.025mm,高度420±0.25mm。人试筒底部起到100±0.25mm、380±0.25mm处刻划标记线,配有橡胶塞。
●冲洗管:同一根硬管组成,不锈钢或冷锻铜制其外径为6±0.5mm,内径为4±0.2mm,管的下部有一个不锈钢两侧带孔尖头,孔径为1±0.1mm。
塑料桶(5升):桶口配有插虹吸弯管的橡胶塞。桶底面高出工作台约1.5mm。
●虹吸弯管和进气弯管;将其插入桶口橡胶塞。
●橡胶管(或塑料管):长约1.5mm,内径约5mm,与冲洗管、虹吸弯管联在一起吸液用,本有金属夹,以控制冲洗液流量。
●配重活塞同杆、底座、套筒、配重组成。杆长430±0.25mm;底座直径25±0.1mm,底面平坦光滑,垂直杆轴,横向有三个螺丝可保持活塞在试筒中间有一点小缝隙。套筒有一个螺丝,能固定活塞下沉的位置,并有一个能靠尺子的深1cm、宽5mm的缺口,用于测量读数。固定在活塞杆顶端的配重,除筒套外总重1kg±5g。
●振荡器:使试筒产生横向直线运动。振幅:20.3±1.0cm,运动周期180±2次/min。
●天平:称量1kg,感量1g。
●烘箱:能使温度控制在105±5℃。
●广口漏斗(塑料制):口的直径100mm左右。
●一把长500mm的钢板尺,刻度精确到1mm。
●一个筛孔4.75mm(圆孔为5mm)和筛底。
●一个刮和一把勺子。
●温度计。
●其它:一升量筒、2升烧杯、刷子、盘子、小铝盒等。



简介:
该仪器根据国家行业标准(JTJ058-2000)中(T0334-1994)细集料砂当量试验规程要求设计的产品,适用于沥青混合料及水泥混凝土,用天然砂,人工砂,石屑,其集料zui大粒径不超过4.75mm,测定细集料中所含的粘性土或杂质的含量,以评定集料的洁净程度,砂当量用SE表示。



参数:
●额定功率:90W。
●总重:45±1kg。
●外形尺寸:564×320×360。
●试筒振福:20.3±1.cm。
●运动周期:180次/min±2次/min。
●配重活塞:1kg±5g。
●塑料试筒:内径32mm±0.25mm 。
●高度:420mm。
●冲洗管外径6mm±0.5mm 。
●内径:4mm±0.2mm。
