全自动沥青抽提仪技术参数

全自动沥青抽提仪技术参数：
◆试样容量 1000g～3000g。
◆抽提精度 约0.1%。
◆抽提时间 20～40分钟/次。
◆离心轴转速 6000rpm。
◆整机功率 4KW。
◆电源 三相4线380V 50Hz 。
◆净重 ≈300kg。
◆主机外形尺寸（长×宽×高） 1100×720×1680mm。
◆环境温度：≤35℃。
◆相对湿度： ≤85%。

相关设备手动脱模器

全自动沥青抽提仪计算公式：
沥青混合料中矿料的总质量由两部分组成。
mα=m1+m2
式中：mα－沥青混合料中矿料的总质量（g）
m1－筛网中倒出的集料烘干后的质量（g）
m2－离心杯滤纸试验前后的增量（g）
沥青混合料中沥青质量为沥青混合料总质量与矿料总质量之差。
mb=m－mα
式中：mb－沥青混合料中沥青质量（g）
m－沥青混料总质量（g）
mα－沥青混合料中矿料总质量（g）
沥青混合料的油石比，可由下式求得：
pα=m－mα/mα×100%
式中： pα－沥青混合料的石油比（%）

全自动沥青抽提仪注意事项：
◆当全自动沥青含量快速抽提仪在抽提的过程中，因停电而中断抽提时，不能带载2次启动，否则会因离心杯中的矿粉，沥青和三氯乙烯混合液引起重心偏移，损坏离心筒，因此抽提停电，必需清理试样及离心杯，按新的试验重新开始。
◆长途运输时，要特别注意防震，仪器设备要分别装入专用包装箱，箱内垫以塑料泡沫或软纸，四周填充密实，勿使之松动摇晃，装卸车时小心轻放，不能碰撞，以确保仪器外表美观，功能完好。
◆仪器两天以上不使用，要将蒸发箱的沥青，三氯乙烯混合液和溶剂箱的三氯乙烯放出，分别存放在专用密封塑料筒内，以防对仪器腐蚀。
◆离心筒，离心机顶盖两个部位的密封圈，每使用一次涂一次凡士林油。
◆由于安装使用不当，或仪器设备发生故障，会使试验无法正常进行。如果仪器严重损坏必须交有关人员检修。

全自动沥青抽提仪准备：
◆取下筛网，按孔径依次从小到大自下而上放好，将称量过的沥青混合料试样放入上层的筛中。
◆将整套筛网放在振动架的漏斗上，盖上喷淋盖，旋紧螺栓。
◆将称量好的离心杯压入离心筒内，盖上离心盖，放正振动器支架，旋紧手柄，将导流管插入离心盖的中心孔内。

全自动沥青抽提仪安装与连接：
全自动沥青含量快速抽提仪必需置于有顶面防护的房间或棚子中，距离墙面100cm。仪器底座放置好后，应该校正水平，然后才能放置蒸发冷凝箱，连接控制仪和冷却水管，在确认出380V及零线供电正常的情况下，黑色线为零线将仪器接通电源。

简介：
该仪器可对集料进行初步筛分.以评定路面施工时商品沥青的质量，也适用于旧路调查时检测沥青及沥青混合料的沥青用量。是公路交通行业施工单位、试验室、科研单位及教学机构的必备设备，可以实现自动筛分，自动回收三氯乙烯，自动回收矿粉。

使用前的检查：
仪器在长途运输和长时间不用，再度使用前首先进行必要的检查和运转，确保安全*，以防发生意外。
◆从溶剂孔注入三氯乙烯溶剂（约二十公斤）
◆检查仪器工作是否正常：接通电源，启动工作开关，再按冲振及抽提键，使控制部分将进入工作状态。
◆检查离心杯运转是否正常，按抽提键，此时离心机处于*级转速运转，观察其转向，正常状态下离心机按逆时针方向旋转〔与电机旋转方向（箭头方向）一致〕。
◆检查喷淋盖内喷头是否堵塞。

成套：
■金属截头圆锥体。
■金属垫板 （55×55）。
■带刻度底板（230×230）。
■天平（称重1000g，感量不大于1g）（选配件）。

使用方法与步骤：
■按要求的级配准备粗、细集料及填料，烘干，称混合料总量500g，准确至1g。
■拌锅内放入500g矿料与填料拌匀，加入预定的用水量将其均匀拌湿。
■加入定量的乳化沥青，拌和时间不少于1min，不超过3min，拌匀。
■将拌好的稀浆混合料迅速倒入预湿过的圆台试模中，并将表面刮平。圆台试模小端在下，用55mm×55 mm×3mm的金属板垫在下面。
■用刻度板盖在试模大端，注意板上内圆圈与模子对齐，然后迅速翻转试模。
■迅速、平稳、竖直地提起圆台试模，观察稀浆坍落情况。
■稀浆的稠度值以其向外坍落的程度表示，观察金属板上的圆圈，选取4个点（两相垂直的直径），则可读出稀浆的稠度值（以cm计）。

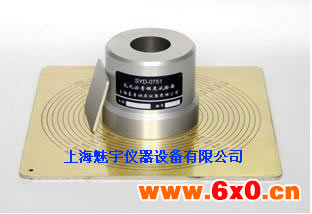

结构及特点：
■由截头圆锥体、垫板和底板组成，结构简洁；
■截头圆锥体由铝合金制成，美观大方；
■底板由不锈钢制成，经久耐用并带有刻度方便读数。

注意事项：
每次使用完毕，必须将金属截头圆锥体以及带刻度底板清洗干净，以便下次测试用。

参数：
■上口内径：38mm。
■下口内径：89mm。
■高：76mm。
■底板厚：4mm。
■同心圆刻度线间隔：0.5cm。

简介：
该仪器是按照中华人民共和国交通部标准JTJ052-2000《公路工程沥青及沥青混合料试验规程》中“乳化沥青稀浆封层混 合料稠度试验”（T0751-1993）规定的要求设计制造的。该试验器是用规定的圆锥体测定乳化沥青稀浆封层混合料的稠度，用以检验乳化沥青稀浆封层混 合料的摊铺和易性，进而确定乳化沥青稀浆封层混合料的配合比设计中合适的含水量。

主要功能：
■由截头圆锥体和底板组成，结构简单。
■截头圆锥体由铝合金制成，美观大方。
■底板由不锈钢制成，经久耐用。
