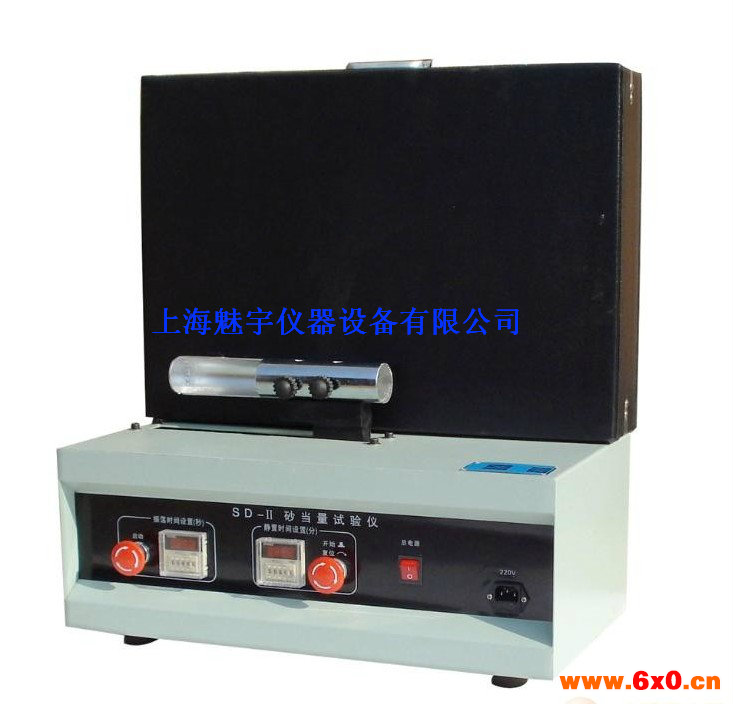

电动砂当量试验仪试验设备

电动砂当量试验仪试验设备：
★橡胶管（或塑料管）：长约1.5mm，内径约5mm，与冲洗管、虹吸弯管联在一起吸液用，本有金属夹，以控制冲洗液流量。
★配重活塞同杆、底座、套筒、配重组成。杆长430±0.25mm；底座直径25±0.1mm，底面平坦光滑，垂直杆轴，横向有三个螺丝可保持活塞在试筒中间有一点小缝隙。套筒有一个螺丝，能固定活塞下沉的位置，并有一个能靠尺子的深1cm、宽5mm的缺口，用于测量读数。固定在活塞杆顶端的配重，除筒套外总重1kg±5g。
★振荡器：使试筒产生横向直线运动。振幅：20.3±1.0cm,运动周期180±2次/min。
★圆柱形试筒：透明塑料制内径32±0.025mm，高度420±0.25mm。人试筒底部起到100±0.25mm、380±0.25mm处刻划标记线，配有橡胶塞。
★冲洗管：同一根硬管组成，不锈钢或冷锻铜制其外径为6±0.5mm，内径为4±0.2mm，管的下部有一个不锈钢两侧带孔尖头，孔径为1±0.1mm。
★塑料桶（5升）：桶口配有插虹吸弯管的橡胶塞。桶底面高出工作台约1.5mm。
★虹吸弯管和进气弯管；将其插入桶口橡胶塞。
★天平：称量1kg,感量1g。
★烘箱：能使温度控制在105±5℃。
★广口漏斗（塑料制）：口的直径100mm左右。
★一把长500mm的钢板尺，刻度到1mm。
★一个筛孔4.75mm（圆孔为5mm）和筛底。
★一个刮刀和一把勺子。
★温度计。
★其它：一升量筒、2升烧杯、刷子、盘子、小铝盒等。

相关设备尼克斯测厚仪

电动砂当量试验仪砂当量值按下式计算：
SE=h2/h1×100
式中:SE为试样用活塞测定砂当量值;
h1为试筒中絮凝物和沉淀物的总高度,mm;
h2为试筒中用目测测定沉淀物的高度,mm。

电动砂当量试验仪注意事项：
★试验完毕后,须将活塞擦洗干净。
★避免圆形试筒磕碰。
★定期向振荡器滑动杆上注润滑油。

电动砂当量试验仪参数：
★额定功率：90W。
★总重：45±1kg。
★外形尺寸：564×320×360。
★试筒振福：20.3±1.cm。
★运动周期：180次/min±2次/min。
★配重活塞：1kg±5g。
★塑料试筒：内径32mm±0.25mm 。
★高度：420mm。
★冲洗管外径6mm±0.5mm 。
★内径：4mm±0.2mm。

电动砂当量试验仪简介：
该仪器根据国家行业标准（JTJ058-2000）中（T0334-1994）细集料砂当量试验规程要求设计的产品,适用于沥青混合料及水泥混凝土,用天然砂,人工砂,石屑,其集料zui大粒径不超过4.75mm,测定细集料中所含的粘性土或杂质的含量,以评定集料的洁净程度,砂当量用SE表示。

操作规程：
★为不影响沉淀的过程，试验必须在无抖动的水平台上进行。随时检查试验的冲洗管口，防止堵塞。试验过程中，冲洗液的温度应保持20±2℃范围内。
★用冲洗管将冲洗液吸入试筒，将干料倒入竖立的试筒中静至10min，用橡胶塞堵住试筒，将试筒水平固定在振荡器上。
★打开电动砂当量试验仪“总电源”开关，将仪器“振荡时间设置”调节至30秒，按下“启动”键，电动砂当量试验仪震荡30秒自动停止。然后旋转“启动”键振荡器还原，取下试筒。
★将插管插入试筒中灌冲洗液直到380mm刻度线为止，静至20min。
★测量：用钢板尺在试筒外量测从试筒底部到絮凝物上液面的高度准确至1mm，即h1。将配重活塞套筒在试筒口放好，直到碰到沉淀物时立即拧紧固定螺丝，将尺子插入套筒的开口处，是零点对准活塞的底面。从套筒处读取沉淀物的高度，准确至1mm即h2。上述测量过程应在30秒内完成。

参数：
▲振荡间隙：3Min。
▲真空度：－0.1MPa。
▲容器容积：5000mlX2。
▲振荡方式：连续/间隙。
▲环境温度： ≤30℃。
▲相对湿度： ≤85%。
▲整机功耗： 不大于700W。
▲外型尺寸： 500x400x400mm。
▲仪器净重： 250kg。
▲电源电压：220v。

特点：
▲有机玻璃容器，进口密封圈，不漏气，不开裂。
▲采用进口真空泵，不存在真空泵回油现象。
▲采用进口处理器，全自动控制仪器。
▲双筒试验，提高工作效率。
▲高频低幅振荡排气法，排气更彻底。

注意事项：
▲拆开包装箱后，将仪器安装在干燥、通风及清洁场所，环境温度不能超过40℃。
▲每次试验前要检查放气阀是否关闭。检查仪器后部的分水滤气阀是否已积满水。要及时将积水放出（逆时针旋转手柄放水，顺时针将阀关紧）以免积水流入真空系统。
▲仪器连续工作两小时以后应停机一小时。
▲禁止将容器中的水滴入仪器。
▲非专业技术人员严禁拆卸仪器各部分的防护板。

用途：

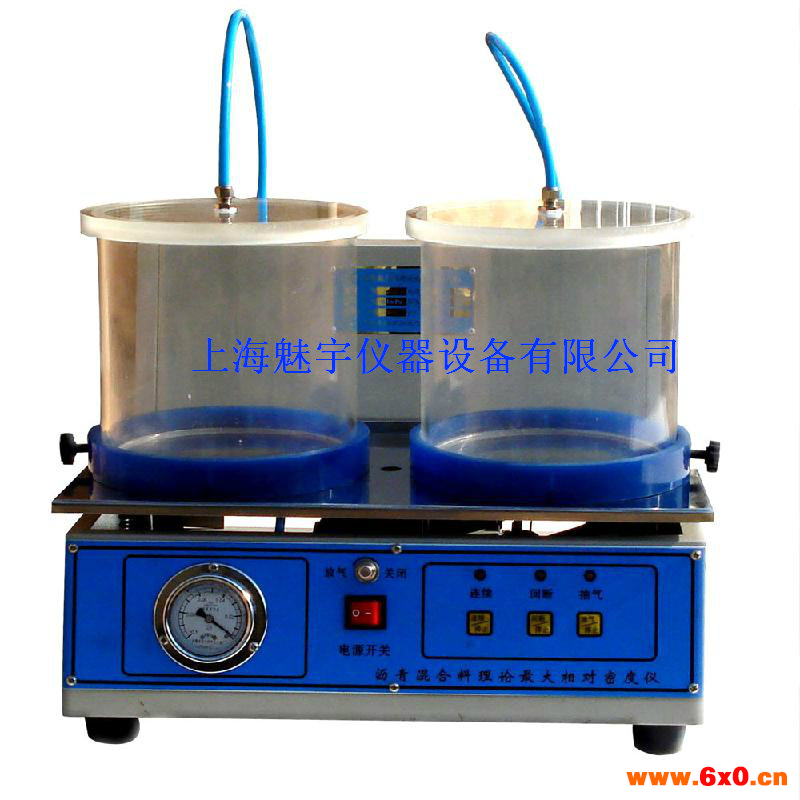

该仪器适用于真空法测定沥青混合料zui大相对密度，供沥青混合料配合比设计，路况调查，计算空隙率，压实度等使用。按公路工程沥青及沥青混合料试验规程J TJ052-2000进行。仪器采用进口无油真空抽气泵，震动电机，两个真空容器等组成，仪器使用可优于进口仪器。 LN-21沥青混合料zui大理论密度仪双筒试验，提高工作效率。高频低幅振荡排气法，排气更彻底。有机玻璃容器，不漏气，不开裂。采用进口真空泵，不存在真空泵回油现象。

程序控制：
打开 电源开关 按下 抽气/停止 仪器即开始工作，两只负压容器的真空度迅速下降，下降到97.3Kpa后，按下 抽气/停止 关闭真空泵。 恒压3分钟按下 间断/停止 开关，负压容器开始振荡。每隔2分钟振荡一次，每次振荡60秒，经过6次间歇.震荡后,仪器自动关闭 。
沥青混合料zui大相对密度仪手动控制沥青混合料zui大理论密度仪：
经振荡以后如果料中气体仍未全部除去，可按下 连续/停止 开关，进行人工控制仪器持续工作，直至气泡全部消失为止，按下 电源开关 结束试验。
自动试验中，如果观察到料中气泡已经除去，不需要再继续抽气和振荡下去，可以随时按下各个工作开关，停止试验工作。
