LZB-15不锈钢玻璃转子流量计

来源:网络  作者:网络转载   2019-10-10 阅读:999

LZB-15不锈钢玻璃转子流量计要用于化工、石油、轻工、医药、化肥、化纤、食晶、染料、环保及科学研究等各个部门中,用来测量单相非动脉(液体或气体)流体的流量。

耐腐蚀型流量计主要用于有腐蚀性液体、气体介质流量的检侧,例如强酸强碱、氧化剂、强氧化性酸、有机溶剂和其它具有腐蚀性气体或液体介质的流量检测.



LZB-15不锈钢玻璃转子流量计特点:

1、压力损失小

2、性能可靠,读数方便、直现

3、结构简单,安装使用方便

4、价格便宜

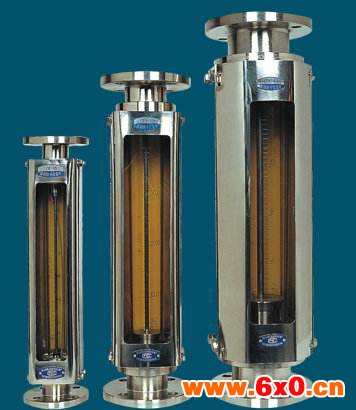

LZB-15不锈钢玻璃转子流量计

流量计的主要测量元件为一根垂直安装的下小上大锥形玻璃管和管内可上下移动的浮子。当流体自下而上流经锥形玻璃管时,在浮子上下间产生压差,浮子在此差压作用下上升。当此上升的力=浮子所受的浮力及粘性 升力与浮子的重力相等时,浮子处于平衡位置。因此,流经流量计的流体流量与浮子上升高度,即与流量计的流通面积之间存在着一定的比例关系,浮子的位置高度可作为流量量度。



型号规格及技术指标

普通型

型号

LZB-100

公称通径mm

φ100

工作压力Mpa

≤0.4

基本误差%

±1.5

范围度

1:5

测量范围

液体m3/h

5~25

8~40

12~60()

气体m3/h

120~600

200~1000

~

: 玻璃转子流量计液体流量均以20清水标定刻度,气体流量均以20 101325Pa空气标定刻度;

根据用户需要,可以做特殊流量的流量计,DN100通径zui大水流可达120m3/h,zui大气流量可达3500m3/h;也可进行特殊

介质密度修正标定和按特定操作实际使用压力修正标定。

耐腐型

型号

LZB-100F

公称通径mm

φ100

工作压力MPa

≤0.4

基本误差%

±2.5

范围度

1:5

测量范围

液体m3/h

~

5~25

8~40

气体m3/h

~

120~600

200~1000

注: 公称通径DN≤10mm以下耐腐型需定做,一般不带针型调节阀;

根据用户要求,可以生产高一级精度的耐腐型流量计。

流量计与被测介质接触部分材料

普通型

LZB-100

法兰

止档

浮子及导杆

密封填料

铸铁内涂

氨基烘漆

铸铁内涂

氨基烘漆

304)不锈钢

耐酸碱橡胶(-1

注: 所有通径流量计锥形玻管材料为高硼硅质玻璃。(下同)

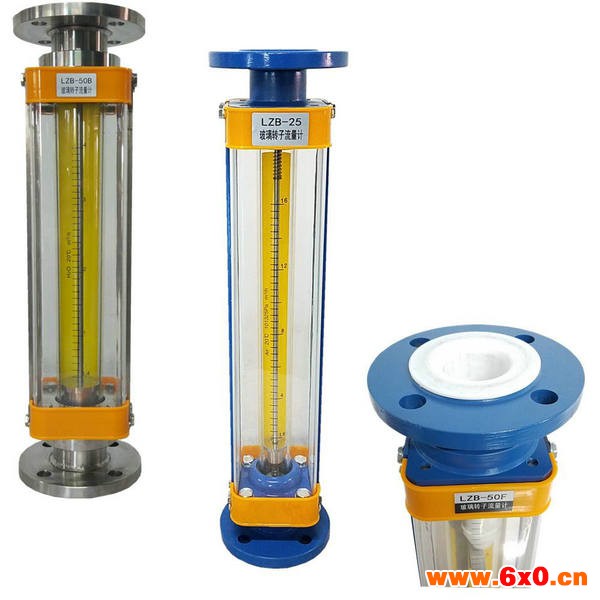

全不锈钢型LZB-口口BLZB-口口B0



法兰或基座及阀针、浮子及导杆、支承板、罩壳及螺栓等均为不锈钢,型号为LZB-口口B



耐腐型LZB-口口FLZB-口口F/B



DN15~100采用铸铁法兰内衬PTFE,型号为LZB-口口F;

DN15~100如要采用不锈钢法兰内衬PTFE.则为全不锈钢耐腐型。型号为LZB-口口F/B,需定做;

防腐型浮子采用玛瑙球或PTFE,密封圈选用氟橡胶。

注:介质为有机溶剂订货时请注明

常州新华仪表厂是一家专业生产销售温度流量仪表仪表,各种仪器仪表的厂家。主要产品有玻璃棒式温度计、二等标准水银温度计、金属保护套温度计、玻璃内标式温度计、玻璃水银精密温度计、双金属温度计、DTM系列数显温度计、鱼缸温度计、水族温度计、海水比重计、比重计、寒暑表、湿度计、纸板温度计、塑料板温度计、温LOGO度计表芯、室内温度计、烟包温度计、电接点温度计(导电表)、烘箱温度计、竹节温度计、压力式温度计、压力表、玻璃转子流量计、不锈钢玻璃转子流量计、有机玻璃流量计、金属管转子流量计、电磁流量计、孔板流量计、磁翻板液位计、塑管转子流量计、YWZ系列液压机专用液位计、各种压力变送器、液压机温度液位计、智能数显仪、热电阻和热电偶、热电厂专用NFP-KC系列可控硅触发器等上万个品种。
