齿轮泵是依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵。由两个齿轮、泵体与前后盖组成两个封闭空间,当齿轮转动时,齿轮脱开侧的空间的体积从小变大,形成真空,将液体吸入,齿轮啮合侧的空间的体积从大变小,而将液体挤入管路中去。吸入腔与排出腔是靠两个齿轮的啮合线来隔开的。齿轮泵的排出口的压力完全取决于泵出口处阻力的大小。

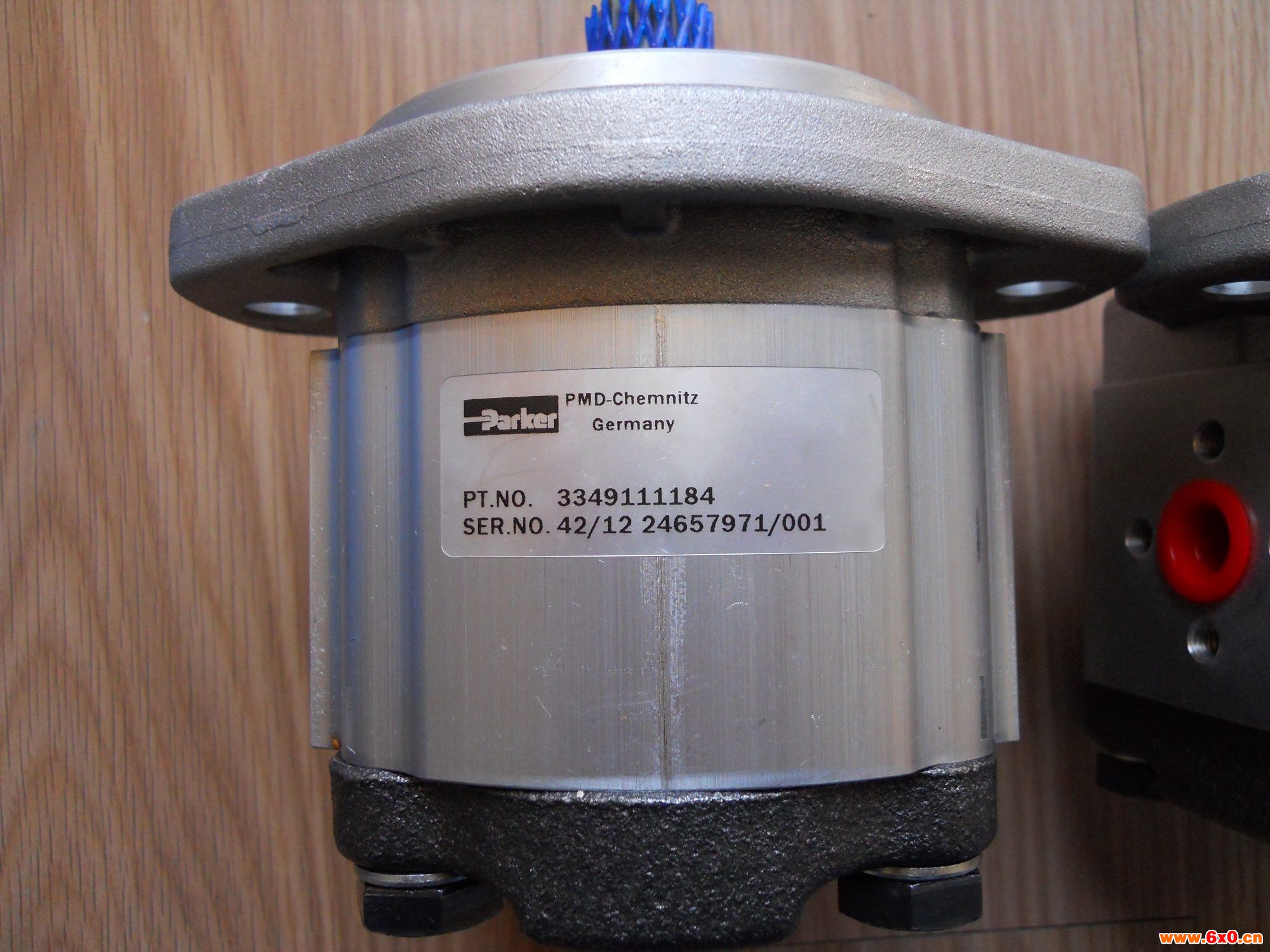

PARKER派克齿轮泵其扭矩最高达15,00ips(1695Nm),转速范围介于0.5rpm至13,0rpm。广泛适用于汽车、拖拉机程机械、衣业机械以及其他机械液压系统中。
工作原理
当齿轮泵主动齿轮转动,吸油腔齿轮脱开啮合,齿轮的轮齿退出齿间,使空封容积增大,形成局部真空,油箱中的油液在外界大气压的作用下,经吸油管路、吸油腔进入齿间。随看齿轮转动,吸入齿间的油液被带到另一側,进入压油腔。这是齿轮进入啮合,使空封性逐新减小,齿轮间部分的油液被挤出,形成了齿轮的压油过程。齿轮啮合时齿向接触线把吸油腔和压油腔分开,起配油作用。当齿轮泵的主动齿轮有电机带动不断转动时,齿轮脱开啮合一侧,由于密封容积变大,则不断从油箱中吸油,轮齿进入啮合的一侧,由于空封容积减小则不断地排油,形成一个不断循环的过程。
PARKER派克齿轮泵分类：
外啮合齿轮泵是应用最广泛的一种齿轮泵,一般齿轮泵通常指的就是外啮合齿轮泵。它的结构如图5-14所示,主要有主动齿轮、从动齿轮、泵体、泵盖和安全阀等组成。泵体、泵盖和齿轮构成的密封空间就是齿轮泵的工作室。两个齿轮的轮轴分别装在两泵盖上的轴承孔内,主动齿轮轴伸出泵体,由电动机带动旋转。外啮合齿轮泵结构简单、重量轻、造价低、工作可靠、应用范围广。
内啮合齿轮泵,它由一对相互啮合的内齿轮及它们中间的月牙形件、泵売等构成。月牙形件的作用是将吸入室和排出室隔开。当主动齿轮旋转齿轮脱开啮合的地方形成局部真空,液体被吸入泵内充满吸入室各齿间,然后沿月牙形件的内外两侧分两路进入排出室。在轮齿进入啮合的地方,存在于齿间的液体被挤压而送进齿轮泵除具有自吸能力、流量与排出压力无关等特点外,泵壳上无吸入阀和排出阀,具有结构简单,流量均匀特性,但效率低、噪音和振动大、易磨损,主要用来输送无腐蚀性、无固体颗粒并且具有润滑能力的各种油类,温度一般不超70C,例如润滑油、食用植物油等。一般流为0.045~30ms/h,压力范围为0.7-20作转速为1200-4000r/min。
详细见解：PARKER派克齿轮泵
