高压验电器分类、参数、适用范围和使用规范
来源：网络 作者：网络转载 2019-10-10 阅读：285

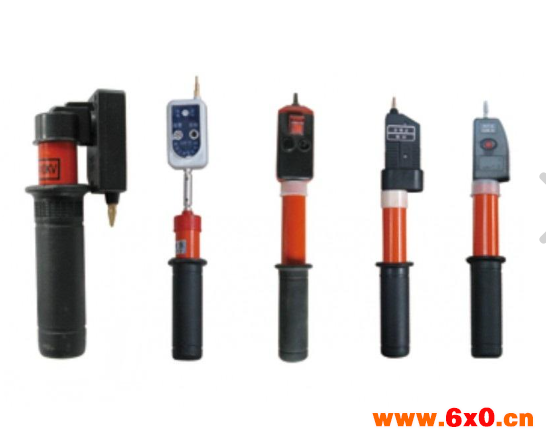

高压验电器分类 按照适用电压等级可分为：0.1-10KV验电器、6KV、10KV验电器、35KV、66KV验电器、110KV、220KV验电器、500KV验电器。 高压验电器技术参数 （1）6KV高压验电器 有效绝缘长度：840mm 手柄长度：120mm 节数：5 护环直径：55mm 接触电极长度：40mm （2）10KV高压验电器 有效绝缘长度：840mm 手柄长度：120mm 节数：5 护环直径：55mm 接触电极长度：40mm （3）35KV高压验电器 有效绝缘长度：1870mm 手柄长度：120mm 节数：5 护环直径：57mm 接触电极长度：50mm （4）110KV高压验电器 适用电压等级：110KV 回态长度60cm 伸态长度200cm （5）220KV高压验电器 适用电压等级：220KV 回态长度80cm 伸态长度300cm （6）500KV高压验电器 适用电压等级：500KV 回态长度160cm 伸态长度720cm
高压验电器使用范围 额定频率：50HZ （我国与部分国家规定家庭电路的电压使用标准为220v 50Hz ，即家庭用电电压为220v 这是交流电的标志，我国所用的交流电频率都为50hz,波形为标准正弦波）中国家用电压是220V，人体安全电压是不高于36V 而日本和一些欧洲的国家家用电压是110V，电压高比电压低输送相同功率电能所用的输电线路要小，但其电力变压设备、动力设备所需的线圈匝数要多、绝缘要求也高。但两者的频率都在50Hz--60Hz，且都是交流电压等级：6KV、10KV、35KV、110KV、220KV、330KV、500KV交流电压，作直接接触式验电用。 启动电压：高压电极由金属球体构成，在1m的空间范围内不应放置其他物体，将验电器的接触电极与一极接地的交流电压的高压电极相接触，逐渐升高高压电极的电压，当验电器发出“电压存在”信号，如“声光”指示时，记录此时的起动电压，如该电压在（0.15～0.4）倍额定电压之间，则认为通过。 高压验电器的使用规范 3.1验电器的额定电压要与设备电压等级相适应。使用前应用旋转测试器检查风车旋转正常，无脱轴卡死现象。 3.2 拨开电源开关，按动检查按钮，发出闪光警报（语言声）时，验电器正常，可以使用。 3.3 验电器距离高压线路150—200mm时，发出闪光警报（语言声），风轮接触高压裸线有电即旋转。 3.4 闪光报警（语言声）部分直流工作电压为4.5V、不得低于3.9V、电流不得超过450mA±10%。如发现闪光不亮或不闪光时应更换新电池（2# 3—4节）。 3.5 用完后应立即关断电源，以免浪费电池。长时间不用时应把电池取出，以防腐蚀影响绝缘。 3.6 高压验电器应存放在干燥通风处严防受潮，避免强烈震动或冲击，应按电业安全规定操作，定期检查试验。 交流高压验电器的使用方法及注意事项 (1)用高压验电器进行测试时，必须戴上符合要求的绝缘手套;不可一个人单独测试，身旁必须有人监护;测试时，要防止发生相间或对地短路事故;人体与带电体应保持足够的安全距离，10kV高压的安全距离为0. 7 m以上.室外使用时，天气必须良好，雨、雪、雾及湿度较大的天气中不宜使用普通绝缘杆的类型，以防发生危险。 (2)使用前，要按所测设备(线路)的电压等级将绝缘棒拉伸至规定长度，选用合适型号的指示器和绝缘棒，并对指示器进行检查，投人使用的高压验电器必须是经电气试验合格的。 (3)对回转式高压验电器，使用前应把检验过的指示器旋接在绝缘棒上固定，并用绸布将其表面擦拭干净，然后转动至所需角度，以便使用时观察方便。 (4)对电容式高压验电器，绝缘棒上标有红线，红线以上部分表示内有电容元件，且属带电部分，该部分要按《电业安全工作规程》的要求与临近导体或接地体保持必要的安全距离。 (5)使用时，应特别注意手握部位不得超过护环。 (6)用回转式高压验电器时，指示器的金属触头应逐渐靠近被测设备(或导线)，一旦指示器叶片开始正常回转，则说明该设备有电，应随即离开被测设备。叶片不能长期回转，以保证验电器的使用寿命。当电缆或电容上存在残余电荷电压时，指示器叶片会短时缓慢转几圈，而后自行停转，因此它可以准确鉴别设备是否停电。 (7)对线路的验电应逐相进行，对联络用的断路器或隔离开关或其他检修设备验电时，应在其进出线两侧各相分别验电。对同杆塔架设的多层电力线路进行验电时，先验低压、后验高压，先验下层、后验上层。 (8)在电容器组上验电应待其放电完毕后再进行。 (9)每次使用完毕，在收缩绝缘棒及取下回转指示器放人包装袋之前，应将表面尘埃擦拭干净，并存放在干燥通风的地方，以免受潮。回转指示器应妥善保管，不得强烈振动或冲击，也不准擅自调整拆装。 (10)为保证使用安全，验电器应每半年进行一次预防性电气试验。 高压验电器使用和维护 1.在使用前必须进行自检，方法是用手指按动自检按钮。指示灯应有间断闪光，它散发出间断报警声。说明该仪器正常。 2.进行10KV以上验电作业时，必须执行《电业安全工作规程》工作人员戴绝缘手套、穿绝缘鞋并保证对带电设备的安全距离。 3.工作人员在使用时，要手握绝缘杆最下边部分，以确保绝缘杆的有效长度，并根据《电业安全工作规程》的规定，先在有电设施上进行检验，验证验电器确实性能完好，方能使用。 4.验电器应定期做绝缘耐压试验、启动试验。潮湿地方三个月，干燥地方半年。如发现该产品不可靠应停止使用。 5.雨天、雾天不得使用。 6.验电器应存放在干燥、通风无腐蚀气体的场所。
