卧式角通除污器CWQ角通反冲洗除污器的工作原理

卧式角通除污器CWQ角通反冲洗除污器的工作原理

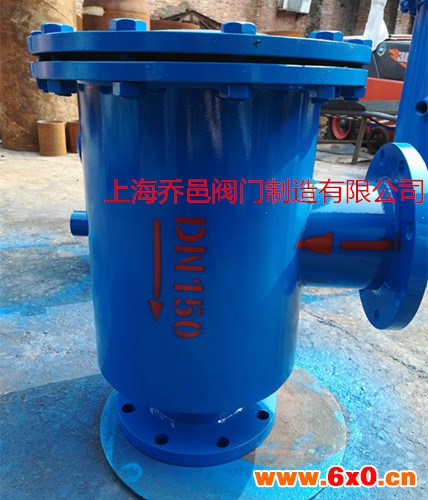

CWQ卧式角通除污器/角通反冲洗除污器/锅炉角通除污器/角通快速除污器由过滤器本体、转向阀、滤网、排污口组成。被处理水通过进水口进入过滤器本体，水中杂质便会截留在不锈钢滤网上，滤网内外两侧的压差达到设定值(≤0.05MPa)，打开排污阀，关闭转向阀，除污器开始排污。用来清除和过滤管道中的杂质和污垢，保持系统内水质的洁净，减少阻力，保护设备和防止管道堵塞。

卧式角通除污器CWQ角通反冲洗除污器的工作原理：

在角通卧式除污器中，水流由进水口进入筒体，经过滤网过滤的水流由上方出水口流出，污垢则沉降于除污器底部，经过排污排出。新款支持在线排污，排污时手转动转向阀红色手柄，实现在线排污，进水分为两股，股用于排污冲洗，从排污口排出，股正常的从出口流出，进入下游管道系统，同时实现了对除污网的冲洗。老款排污，可以依靠进水力量排污或者回水力量冲洗排污。老款如果利用进水力量排污，实现不了对滤网冲洗，只能是把拦截下来的污垢从排污口冲出。如果用回水力量排污可以实现对除污网冲洗，但是需要停止供水才能实现，依靠回水清污。

安装与使用：

角通卧式除污器般应设置于供暖系统的入口调压装置前或各设备入口前。直通式除污器安装在水平管道上，角通除污器可安装在直角转弯的管道上，安装时壳上箭头方向必须与水流方向致。运行过程中应定期排污。

特点：

1. 角通卧式除污器、角通除污器大特点就是无需管路停机就可排污，手动操作可定时或不定时进行排污。通过扳动手柄方向改变直通除污器内部绝大部分介质的流向，压力瞬间加大,杂物快速被排出。

2.该卧式直通除污器设备无易损件，只定期根据水质进行排污即可。

3.过滤水量大：该过滤器压力损失小，处理水量大。

4.综合成本低：碳钢壳体，304不锈钢滤网无需拆卸和更换滤网，使用寿命长。

5.角通卧式除污器、角通除污器直接安装在产品管道上，不需任何支撑结构，般靠近被保护的设备前。

功能特点技术性能：

1.密封不泄漏；

2.系统不停机,自动排污；

3.过滤精度取决于过滤网的目数。

主要部件：

1.壳体 法兰 异径管 大小头；

2.筒体 法兰 法兰盖 接管 阀板 轴套 轴 上轴套 下轴套 手板 密封 油封 垫 压盖；

3.过滤 过滤网 网座；

4.排污 法兰 排污管。
