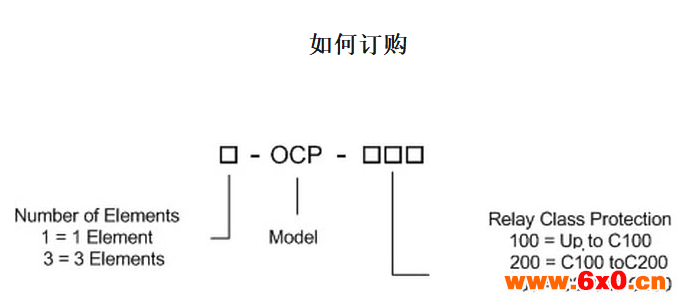

美国electromagnetic的开路保护器如何订购
如果在初级通电时保持打开,则电流互感器的次级可以产生极高的电压。这种情况可能导致绝缘击穿并对人员和设备造成危险。开路保护器可防止这种高压产生。
当电流互感器初级电路通电时,OCP A电流互感器次级不应开路。如果发生这种情况,可能会产生极高的电压,这可能对人员造成危险或导致绝缘击穿。由Electromagnetic Industries LLP制造的1-OCP系列开路保护器。是一种采用高速短路可控硅开关的电压检测装置。当次级峰值电压超过钳位电压值时,SCR工作,使CT次级短路并在小于1/4周期内将电压降低至约2伏。该过程重复每个电流极性反转。每半个周期激活一次保护。

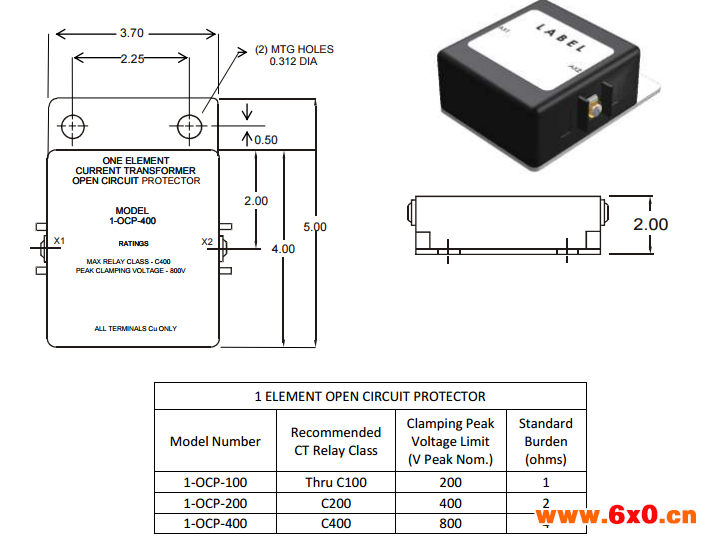

单元件开路保护器配有两个端子,用于连接C.T的次级并与负载并联。它还可以连接在保护继电器,仪表或其他电流操作设备的电流端子上,而不会影响设备的操作。CT的二次极性对OCP并不重要。
OCP还提供针对高次级电压瞬变的保护,这可能会损坏负载或次级绕组。
如果瞬态电压超过电压钳位限制,开路保护器将触发。在触发之后,电压将下降到大约2伏并保持在那里直到电流波形的下一个零交叉,此时器件复位并且必要时循环重复。在瞬态保护模式下,触发仅在瞬态出现的半周期内发生。OCP的漏电流是微不足道的,并且不会导致电流互感器精度的比率或相位角误差。
额定系数为2的计量等级CT可以连续运行高达10安培。OCP旨在容忍这种情况和(80安培RMS)2秒。1-OCP的3-OCP系列开路保护器的由Electromagnetic Industries LLP制造。是使用高速短路SCR开关的电压传感装置。当次级峰值电压超过钳位电压值时,SCR工作,使CT次级短路并在小于1/4周期内将电压降低至约2伏。该过程重复每个电流极性反转。每半个周期激活一次保护。
三元件开路保护器配有两个端子(用于每相或电路),用于连接C.T的次级并与负载并联。它还可以连接在保护继电器,仪表或其他电流操作设备的电流端子上,而不会影响设备的操作。CT的二次极性对OCP并不重要。
OCP还提供针对高次级电压瞬变的保护,这可能会损坏负载或次级绕组。如果瞬态电压超过电压钳位限制,开路保护器将触发。在触发之后,电压将下降到大约2伏并保持在那里直到电流波形的下一个零交叉,此时器件复位并且必要时循环重复。在瞬态保护模式下,触发仅在瞬态出现的半周期内发生。OCP的漏电流是微不足道的,并且不会导致电流互感器精度的比率或相位角误差。
额定系数为2的计量等级CT可以连续运行高达10安培。OCP旨在容忍这种情况和(80安培RMS)2秒。
由Electromagnetic Industries制造的OCP(开路保护器)有两种配置,单相和三相以及三个电压等级,100,200和400 VAC。
