电动倾斜百叶阀工作原理

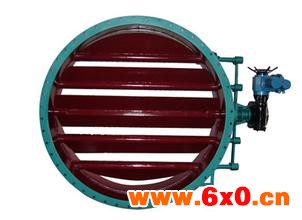

电动倾斜百叶阀工作原理电动调节百叶阀主要由阀体、百叶板、阀轴、连杆机构、驱动装置等主要部件组成，倾斜型百叶阀与电动执行器配套使用，接受调节或变送的单元信号，自动地控制阀门开度而完成调节任务。广泛应用于建材、冶金、矿山、电力等工业部门自动调节或控制管路中的介质流量。电动百叶阀与电动执行机构配套使用，具有启闭力矩小、动作灵敏、性能可靠、口径大、重量轻等优点。电动百叶阀广泛应用于冶金、建材、电力、石化、轻工等工业部门的风机、空调机、电收尘和各种大型管道中，能对粉尘、气体、进行处电动或手动调节和切断。

二、电动倾斜百叶阀工作原理特点
　　ZKOX-0.05型电动倾斜百叶阀百叶、多轴式的结构、轴座采用组装式结构、便于维修。密封填料采用柔性石墨，密封比压可调，阀板流线结构，流阻小，流动均匀，启闭力矩小，动作灵敏，性能可靠。

三、工作原理

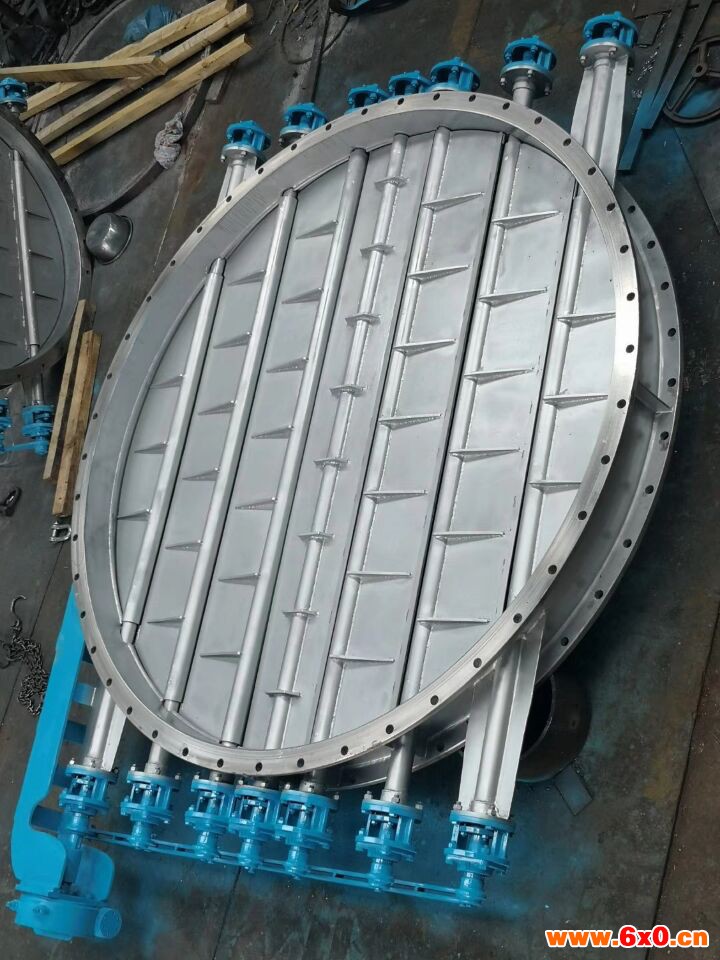

　　电动执行器通过曲柄，连杆带动各阀叶轴同步旋转达到控制阀门开度，调节管路流量。本发明是一种新型电动百叶阀，包括连接法兰与阀体，连接法兰与阀体连接，在阀体内设置有等距的数个阀轴，在每个阀轴上分别固定连接有百叶板，在每个阀轴的一端分别设置有曲柄，曲柄均与一连杆连接，百叶阀还包括一设置在阀体外部的电动执行器，电动执行器通过连杆和曲柄与阀轴连接，在每个百叶板的边缘设置有橡胶密封条，在电动执行器上方设置有折叠防雨架。本发明的百叶阀的百叶板上设置有橡胶密封条，当百叶板关闭时，密封效果好，避免泄漏，在百叶板上喷涂有耐磨陶瓷，耐磨损，在电动执行器的上方设置有塔形的折叠防雨架。本发明结构设计合理，百叶板密封性好，不易变形，百叶板耐磨，使用寿命长。
