仪表测量中的五大参数有：压力、温度、流量、物位（液位）、成份分析。物位（液位）测量通常指对工业生产过程中封闭式或敞开容器中物料（固体或液位）的高度进行检测；如果是对物料高度进行连续的检测，称为连续测量。液位的测量是化工生产中五大参数之一, 所以必须准确灵敏可靠, 才能保证生产的正常运行。RZ-JY500两线制静压式液位计在给水、化学水, 污水、转运站等装置的运行中, 价格低廉性能良好, 不过，在长期的运转中也出现了一些问题, 下面就对工作中所遇到的问题以及解决方法作以叙述。
更多静压式液位计的产品请点击访问＞＞＞＞＞＞＞
二、RZ-JY500系列静压式液位计的组成及工作原理
RZ-JY500静压式液位计是利用液态静压来测量液位,它把这一压力转换成4mA ～ 20mA 信号输出。主要分以下四个部分:集气器、引压管、连接体、和内部封装的压力传感器, 整个部分形成一个气密的系统, 系统中空气不允许逸出, 当集气器的引压管垂直插入被测液体中, 集气器的压力通过引压管进入安装在壳体内的差压传感器, 转换成4mA ～ 20mA 的信号输出, 对压力容器, 在差压测量用的安装接头内有一个参考压力输入口, 这个与差压传感器相连并且通过减去容器中压力来补偿容器压力, 使得测量结果对应液位。
三、常见故障及处理措施
1.故障现象: 静压式液位计现场没有指示原因:给仪表供电电源小于18VDC 自动掉电或仪表内部接线不正确解决方法:检查仪表供电情况或内部接线。
2.故障现象:变送器输出总是4mA原因:浮体/引压管/连接体泄漏解决方法:解决部件连接处的密封问题, 根据所测介质使用四氟带或567 胶进行密封。
3.故障现象:输出总是大于20mA原因:在测量带压容器时, 仪表没有设置补偿气口解决方法:与厂家联系更换。
4.故障现象:输出缓慢变化或根本不变原因:浮体中进入其他杂质, 阻塞引压管, 传感器接受不到压力信号解决方法:疏通引压管。
5.故障现象:输出与容量不符原因:容器的液体密度发生变化, 或仪表未对液体进行标定解决方法:对容器内的被测介质进行重新标定。
四、校准

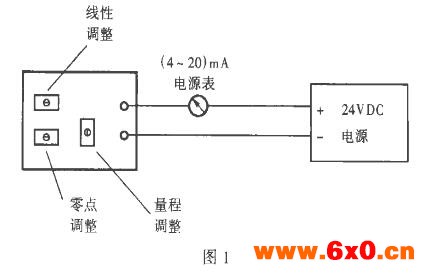

通过改变静压式液位计线路板上的零点和量程电位器进行仪表的零点、量程的调整如图1 所示。零点调整:将集气器完全露在空气中, 通过调整零点电位器使电流表指示为4mA ;
量程调整:将容器加注到期望的100 %, 调节量程电位器至20mA , 对于量程的25 %、50 %、75 %调整线性电位器使输出为8mA 、12mA 、16mA 。
五、使用过程中的注意事项
(1)组装完的静压式液位计必须垂直插入液体;
(2)校准时, 被测介质的密度可根据水的密度作参考, 进行标定;
(3)所有连接处必须用四氟带或567 密封胶;
(4)对静压式液位计内的电子元件(可调电阻、电容、三极管)更换时, 应准确按照其精度、功率的大小进行更换或替代。
