热水流量计详细说明与作用-热水流量计(智能涡轮流量计)

江苏奥科仪表有限公司

热水流量计具有结构简单、轻巧、精度高、重复性好、反应灵敏,安装维护使用方便等特点,广泛用于石油、化工、冶金、供水、造纸等行业,是流量计量和节能的理想仪表。

一、热水流量计概述:
    热水流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的,用来测量电导率大于5μS/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量。

二、热水流量计产品特点:
    1. 热水流量计高度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;
    2. 热水流量计重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到极高的度,在贸易结算中是优先选用的流量计;
  3.热水流量计具备仪表系数三点修正,智能补偿仪表系数非线性,并可进行现场修正;
  4.热水流量计所有有效数据掉电后保持10年不丢;
  5.热水流量计范围度宽,中大口径可达1:20,小口径为1:10;
  6.热水流量计结构紧凑轻巧,安装维护方便,流通能力大;
  7.热水流量计适用高压测量,仪表表体上不必开孔,易制成高压型仪表;
  8.热水流量计专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等
  9.热水流量计可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便;
三、热水流量计技术参数:
      公称口径: 管道式:DN4~DN200
    插入式:DN100~DN2000
  精度等级: 管道式:±0.5级,±1.0级
  插入式:±1.5级、±2.5级
  环境温度: -20℃~50℃
  介质温度: 测量液体:-20℃~120℃
  测量气体:-20℃~80℃
  大气压力: 86KPa~106KPa
  公称压力: 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
  防爆等级: ExdIIBT4
  连接方式: 螺纹连接、法兰夹装、法兰连接、插入式等
  直管段要求:气体:上游直管段应≥10DN,下游直管段应≥5DN
                     液体:上游直管段应≥20DN,下游直管段应≥5DN
                     插入式:上游直管段应≥20DS,下游直管段应≥7DS(DS为管道实测内径)

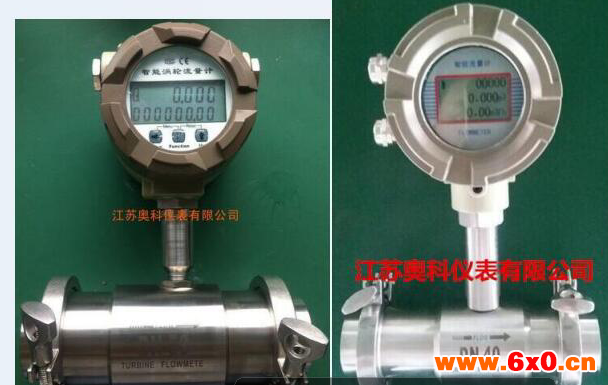

  AK-LWGY液体涡轮流量计显示方式:
      (1)远传显示: 脉冲输出、电流输出(配显示仪表)
  (2)现场显示:8位LCD显示累积流量,单位(m3)
  4位LCD显示瞬时流量,单位(m3/h)、电池电量、频率、流速
  (3)温度压力补偿型:
  A、显示标准瞬时流量及标准累计流量
  B、显示当前压力、温度、电池电压
  输出功能:
  (1)脉冲输出,p-p值由供电电源确定
  (2)4~20mA两线制电流输出
  (3)单位体积脉冲输出及传感器原始脉冲输出
  (4)带有RS485通迅接口
供电电源:
(1)DC5~24V
(2)标准型3V锂电池安装于仪表内部可连续使用八年以上
(3)温压补偿型3V锂电池安装于仪表内部可连续使用四年以上
              传输距离:传感器至显示仪距离可达500m
四、热水流量计仪表分类:
   1.按仪表功能分类,涡轮流量计可分为2大类,即:
    ■涡轮流量传感器/变送器
    ■智能一体化涡轮流量计
   2.功能说明
■AK-LWGY涡轮流量传感器/变送器

该类涡轮流量计产品本身不具备现场显示功能,仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号(4-20mA);仪表价格低廉,集成度高,体积小巧,特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。
该类涡轮流量计产品均分为基本型和防爆型(ExdIIBT6)两种,外形
