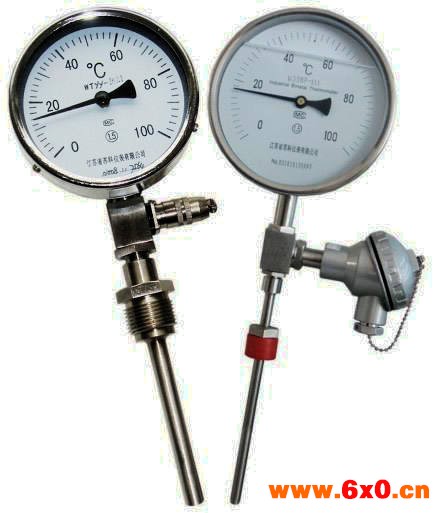

耐震、充油双金属温度计螺旋卷的一端固定而另一端和一可以自由转动的指针相连,两种金属在温度变化时体变化量不一样,因此会发生弯曲。将其一端固定,另一端随温度变化而发生位移,位移量与气温接近线性关系。自记系统由自记钟,自记笔组成,自记笔与放大杠杆相连并受感应元件操纵因此,当双金属片感受到温度变化时,指针即可在一圆形分度标尺上指示出温度来。这种仪表的测温范围是200~650℃,允许均为标尺两程的1%左右。这种温度计和棒状的玻璃液体温度计的用途相似,但可使用在强度要求更高的条件下。
耐震、充油双金属温度计是利用两种不同金属在温度改变时膨胀程度不同的原理工 作的。工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。为提高测温灵敏度,通常将金属片制成螺旋卷形状。当多层金属片的温度改变时,各层金属膨胀或收缩量不等,使得螺旋卷卷起或松开。由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连,因此,当双金属片感受到温度变化时,指针即可在一圆形分度标尺上指示出温度来。这种仪表的测温范围是200~650℃,允许误差均为标尺两程的1%左右。这种温度计和棒状的玻璃液体温度计的用途相似,但可使用在机械强度要求更高的条件下。
双金属温度计主要特点
现场显示温度,直观方便;
安全可靠,寿命长;
多种结构形式,满足不同要求。
双金属温度计选型手册 工作原理
-双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时,带动指针旋转,工作仪表便显示出所应的温度值。
双金属温度计技术参数
执行标准:JB/T8803-1998 GB3836-83
标度盘公称直径:60,100,150
精度等级: (1.0),1.5
热响应时间: ≤40S
防护等级: IP55
角度调整误差: 角度调整误差应不超过其量程的1.0%
回差: 双金属温度计回差应不大于基本误差限的绝对值
重复性: 双金属温度计重复性极限范围应不大于基本误差限绝对值的1/2
双金属型号命名代码
W | S | S | 表壳公称直径 | 安装形式 | 安装固定装置 | 防护形式 |
温 度 计 仪 | 金 属 膨 胀 式 | 感 温 元 件 双 金 属 | 3: 60 | 0:轴向 | 0:无固定装置 | 无:未标注(普通型) |
4: 100 | 1:径向 | 1:可动外螺纹 | W:防护型 | |||
5: 150 | 2:135° | 2可动内螺纹 | F:防腐型 | |||
| 8:万向 | 3:固定螺纹 |
| |||
|
| 4:固定法兰 |
| |||
|
| 5:卡套螺纹 |
| |||
|
| 6:卡套法兰 |
|
注:例如:WSS-481:表盘公称直径100,安装形式:万向型,安装固定方式:可动外螺纹
双金属温度计测量范围
测量范围 | 适用场所 | |
工业,商业 | 实验室,科研 | |
-80~40℃ | √ | √ |
-40~80℃ | √ | √ |
0~50℃ | √ | √ |
0~100℃ | √ | √ |
0~150℃ | √ | √ |
0~200℃ | √ | √ |
0~300℃ | √ | √ |
0~400℃ | √ | √ |
0~500℃ | √ | √ |
双金属温度计选型备注:
选型须知:请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度。选型举例:万向型双金属温度计,表盘直径Φ100,测温范围0~400℃,1.5级,活动外螺纹M27×2,长度450mm WSS-481, 0~400℃,L=450, M27×2,1.5级
双金属温度计工作环境要求
工作场所 | 环境温度(℃) | 环境相对湿度(%) |
掩蔽场所(室内) | -25~+55 | 5~100 |
户外场所
| -40~+85 | 5~100
|
