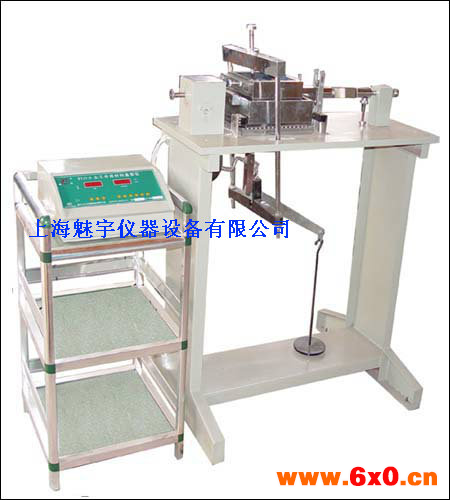

土工合成材料直剪仪参数

土工合成材料直剪仪参数：
●测力范围：0～10KN。
●法向压力：100KPa 200KPa 300KPa 400KPa。
●水平剪切速率：0.02～3mm/min。
●水平剪切位移：0～30mm。
●电源：AC220V 50Hz。
●符合标准：ISO 12957.1, GB/T 17635.1 , ASTM D5321, JTG E50 T1129, SL/T 235-1999。
●上平板尺寸： 50×200mm。
●剪切盒尺寸：300×300mm。

相关设备马歇尔稳定度测定仪

土工合成材料直剪仪使用说明：
●将试样平铺在位于剪切盒下边部分内的刚性水平基座上， 前端夹持在剪切区的前面。试样与基座之间用胶粘合（如使用 P80 氧化铝标准摩擦基座可不粘合）。粘合后试样应平整、没有折叠和褶 皱。试验中试样和基座之间不允许产生相对滑移。
●安装上剪切盒：用预先称准质量的标准砂土（注：标准砂用户 自备）填充上剪切盒，装填厚度50mm。砂土厚度应均匀，研发单位河北省虹宇仪器设备有限公司压密后的 干密度为 1750kg/m3
●安装水平加载仪、 并对试样施加 50KPa 挂上基准砝码为 50KPa, （ 另有 3 个标准砝码，每加一个压力增加 50KPa）的法向压力。

土工合成材料直剪仪简介：
本仪器适用于所有土工布及其有关产品。仪器采用高精度步进电机。

土工合成材料直剪仪操作步骤：
●打开电源开关。
●按功能键打开新开试验。
●输入试验所需的速度，按确认键 屏显： “剪切力”“剪应力”“峰值”“位移” 。
●当每个作业班结束之后，应将台面全部清洗干净。做好机器 的保养，便于下一次操作。

工作条件：
●环境温度：10-25℃
●电源：AC220V±10％ 50Hz 接地可靠。
●仪器应放置在平整、稳固的工作台上，高度以方便操作为宜。
●供水压力稳定，水压波动不宜过大。

结构：
仪器由机座、容器、夹持器、控制管路、控制电路等部分组成。（见图一外形图）
●机座12前方装有控制面板，面板上装有【工作】按键8、时间计数器9、电源开关10，时间计数器可以进行时间设定。机座下面装有4只可调垫脚13，调节垫脚使仪器保持水平。机座内装有电磁阀、管路等元器件。
●夹持器21通过定位支承销19安放在内容器6内。内、外容器连成一体，各有出水口与管路相通，上夹持器与有机玻璃水位量筒4连成一体，下夹持器为一开圆孔压板，通过压紧螺母20压紧下夹板，将试样夹紧在夹持器中间。夹持器安放在定位支承销19上,水位量筒4有刻度一面朝面板方向，以方便观察。夹持器上还开有一个支撑的小孔，用以安装温度计3。
●控制管路
进水口18外接稳压水源，流量控制开关5控制水流导通及流量大小，时间计数器控制电磁阀的动作转换以确定溢出水由排水口17或取水口11流出。
按下【工作】键8后，时间计数器9开始计时，当时间计数器未达到设定值时，溢出水由取水口11排出，此时用容器将测试口流出水量全部收集，再用量筒测出收集水量；当时间计数器达到设定值时，电磁铁动作，此时溢出水由排水口17排出。
当试验完毕后，打开放水口18开关，将仪器内的水排干。

操作步骤：
●装夹试样：取出夹持器，松开压紧螺母，将试样平整地放置在下夹持器平面上，压上上夹持器，然后拧紧压紧螺母，将夹持器安放在3个定位支撑螺钉上，再将温度计插入小孔内。
●接通电源，打开【电源开关】，在【时间控制】上设定收集时间值。（本仪器时间控制器的设定范围为0-99秒，按GB/T15789—1995标准，设定时间＞10秒）。将进水软管连接到水源。
●确定【放水口】的阀门处于关闭状态，【进水口】外接稳压水源后，打开【进水调节阀】，将出水嘴对准【水位量筒】往筒内注水，直至水位超过试样平面达到【溢流筒】上口的水平高度，此时水头压差为零。
●待水平面稳定后继续注水，【溢流筒】开始溢出，调节【进水调节阀】控制水的流量以得到固定的压差。规范规定范围在0-70mm.<即【水位量筒】内水位的高度>，此时溢出的水进入【外围水桶】通过【排水口】排出。为试验室环境清洁排出的水可用橡胶或塑料软管排到下水道。
●待水头压差在规定高度稳定30秒后，按下【试验开关】，【时间控制】器开始计时，同时电磁阀转换出水口，此时溢出的水通过【测试出水管】流出。流出水用量筒收集，到10ml（收集的水量应大于1L，如不到1L，应酌情加大时间设定值）；达到设定时间后，电磁阀动作，此时溢出水又从【排水】口排出。
●在进行上步骤的同时，读取【温度计】上的温度值，水温应在10-25℃（到0.1℃）。
●重复第5-6步骤。获取不同水头压差时的通水量。试验时水头压差从高做到低。
●关闭【电源开关】，拔下电源插头。
●打开【放水口】的阀门将仪器内的剩水排空。
●将测试数据按《土工合成材料试验规程》处理，並计算结果。
备注：电源打开后，电磁阀会自动离合，发出磁铁闭合的声音。

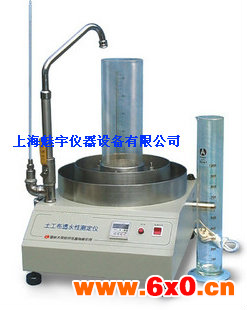

简介：
该产品用于测定土工布及其相关产品在恒水头法下的垂直渗透性能。本仪器适用于除含膜类材料外的任何类型的土工布。

参数：
●符合标准：ISO 11058, GB/T 15789, JTG E50 T1141, SL/T 235-1999等。
●夹具内径：50±0.5mm。
●zui大水头差：300mmH2O。
●适用试样厚度：≤20mm。
●时间控制器： 0～99.99s（精度0.1s）。
●量筒：1000ml（误差10ml）。
●水位指示计分度值：1mm。
●温度计范围：0～50.0℃（精度0.1℃）。
●电源：AC220V 50Hz。
●外形尺寸： 400×500×850 mm（L×W×H）。
●重量：45Kg。
