特征
优化了压力脉动,从而降低了噪音排放和系统振动
由于频率很低,所以噪音可以接受
大量生产情况下,也能保持恒定的高品质
使用寿命长
采用滑动轴承,适合重负荷应用
驱动轴符合 ISO 或 SAE 标准,以及客户专用解决方案
管路油口:连接法兰或螺纹
可以实现多台泵的组合
概述

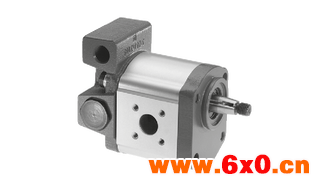

外啮合齿轮泵的主要任务是将机械能(转矩和转速)转变成液压能(流量和压力)。为避免不必要的高热量损失,需寻求运转装置。通过与压力相关的间隙密封以及高精密的制造技术可实现此装置。
与标准外啮合齿轮泵相比,极低噪音的超静音系列泵的固有噪音平均降低了 15 dB (A),流量脉动也减少了 75%。
标准
超静音系列
Flow pulsation
结构
外啮合齿轮泵基本上由一对支承在轴承衬套中的齿轮以及具有前后盖的壳体组成。
驱动轴从前盖突出,采用轴封环加以密封。轴承力由滑动轴承吸收。这些结构设计用于高压力工况,并具有优异的无油运转性能,尤其是在低速旋转时。齿轮有 7 个齿。使得流量脉动和噪音排放均降至低。
压力室的内部密封通过操作压力相关的力得以实现。确保了效率zui优化。在外表面,可移动轴承衬套通过工作压力加压,并作为密封件压到齿轮上。特殊密封件构成受压区的边界。齿轮齿尖与壳体之间的径向密封,通过尽可能小的间隙来实现,该间隙的形成与齿轮和壳体之间的压力有关。
超静音系列静承
组件 AZPJ
1 | 卡环 | 8 | 壳体密封圈 |
2 | 轴密封 | 9 | 泵壳 |
3 | 前盖 | 10 | 轴承套 |
4 | 滑动轴承 | 11 | 轴向区域密封件 |
5 | 定心销 | 12 | 支承元件 |
6 | 齿轮 | 13 | 后盖 |
7 | 驱动轴 | 14 | 固定螺钉 |
带组合阀的齿轮泵

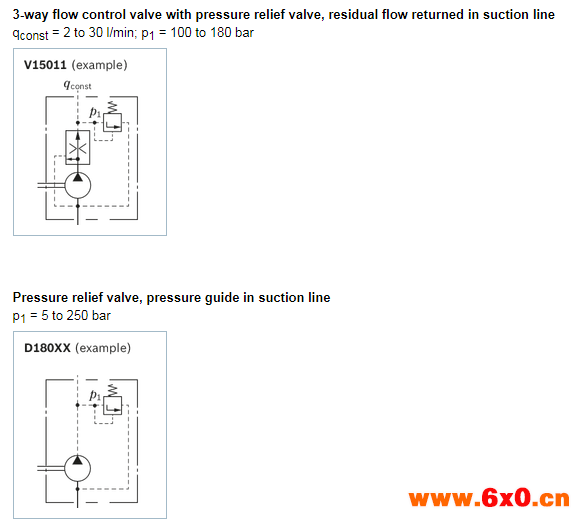

为降低管路的复杂性,流量控制阀或溢流阀可集成在齿轮泵的盖中。此类解决方案可用于动力转向系统的液压油供给等情况。泵提供与转速无关的恒定流量。残余流量要么从内部返回到吸油口,要么从外部分配到其他执行器。
详情请见:力士乐Rexroth超静音系列外啮合齿轮泵
