测量土壤电阻率的设备是什么？

      SX-3010接地电阻·土壤电阻率测试仪具有：2、3、4线法接地电阻、土壤电阻率、接地电压测量。USB接口，数据上传功能，报警功能，数据存储500组，接地电阻量程：0.00Ω～30.00KΩ，土壤电阻率量程：0.00ΩM～9999KΩM 电压量程：0～100V

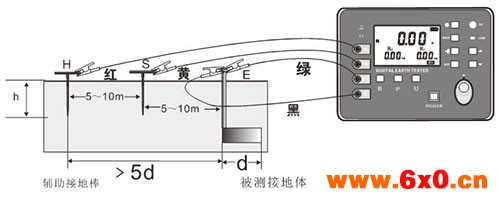

四线法测试接地电阻值接线原理图。红色H与黄色S，黄色S与接地体E相隔5米以上就行，尽量排在一条直线上。

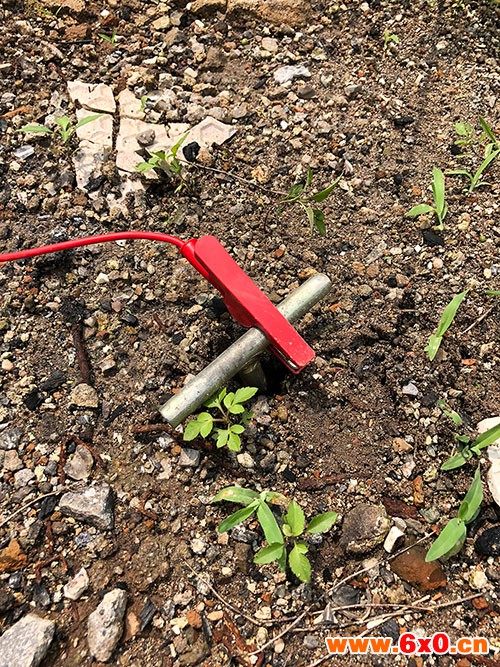

红色线地桩打到离接地体最远处，地桩需全部插入土壤中。

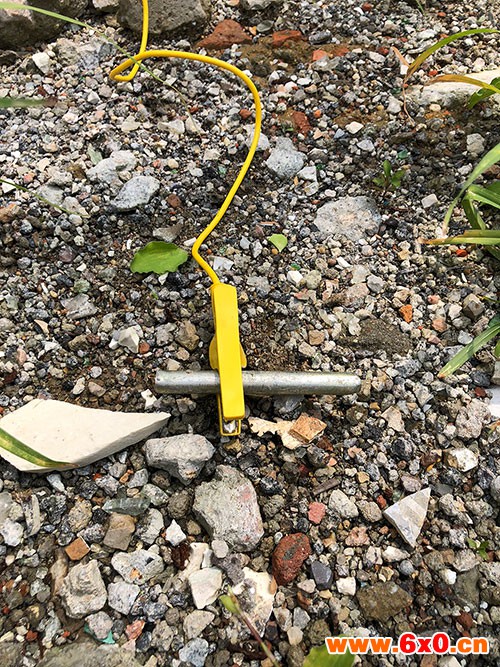

黄色线地桩打到接地体与红色地桩中间处，地桩需全部插入土壤中。

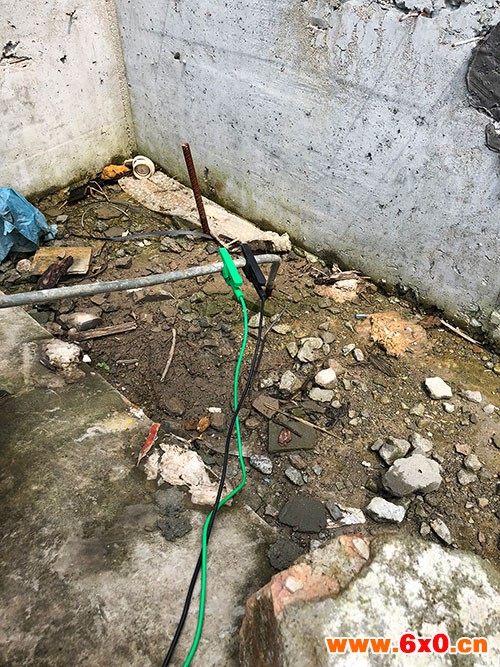

绿色线与黑色线同时钳住接地引下线上。

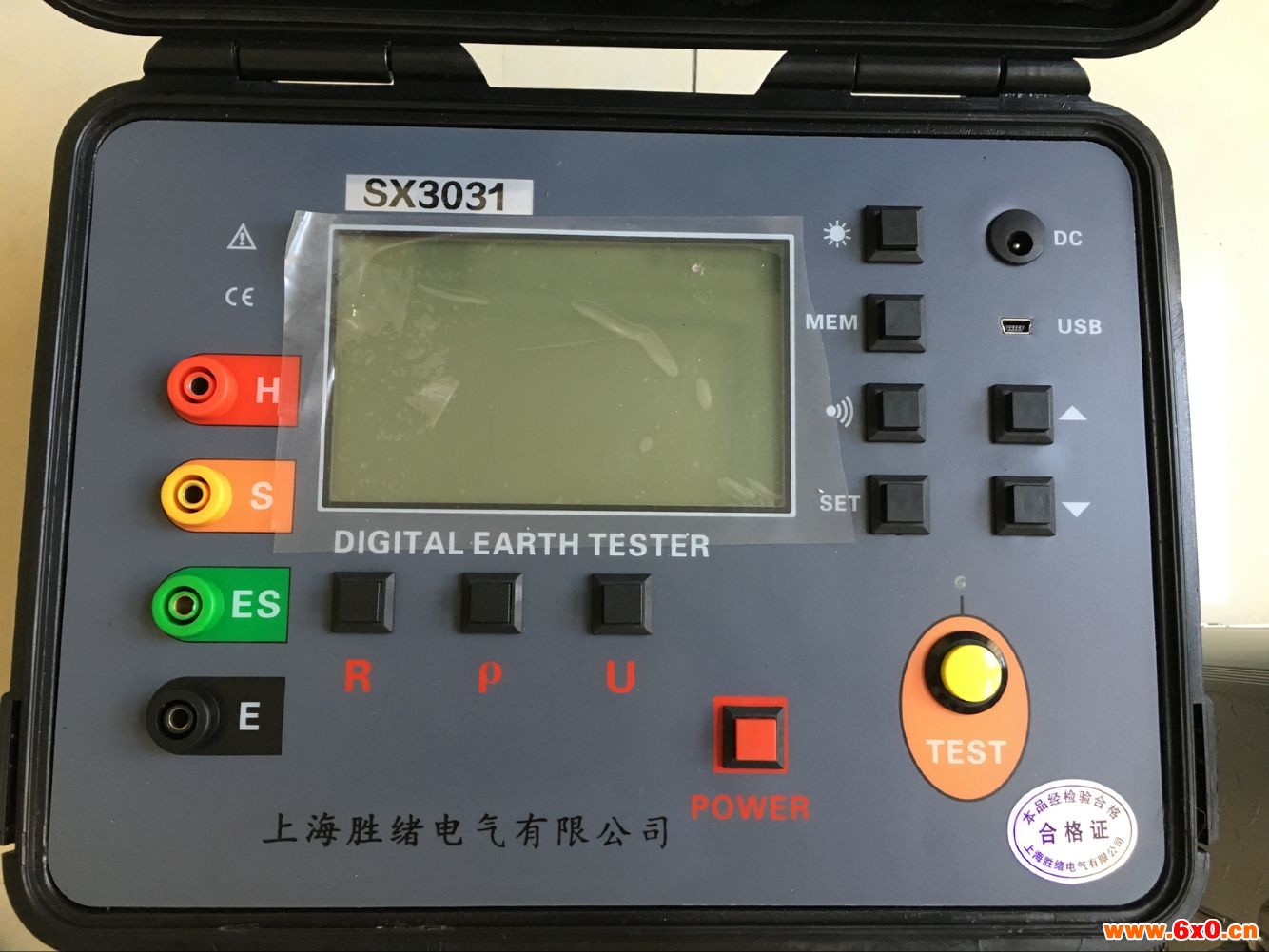

红色线插入H端口，黄色线插入S端口，绿色线插入ES端口，黑色线插入E端口。

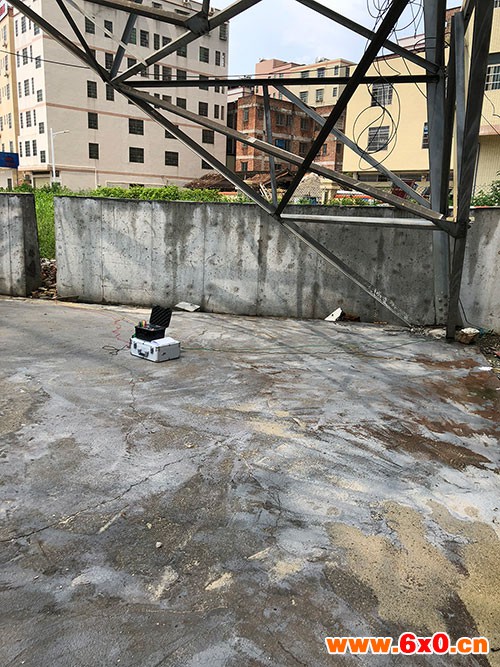

接好线如下图。

按“TEST”键开始测试，仪表倒计时开始。
