高温高压淋雨试验机满足试验标准

来源:网络  作者:网络转载   2019-10-09 阅读:451

高温高压淋雨试验机设备适用:用于外壳防护等级IEC(IP 补充码加强型试验)之电产品检验,依DIN40050之标准中相关的规格承制,为提供汽机车零配件,电机电子产业,汽车传感器和汽车摄像头等在高压/蒸气喷射清冼时的适应性试验仿真自然环境或人为因素所设计之防水测试试验机,本公司另有符合世界各国不同规范之机型可供顾客作选择。本套组件适用于电子电工,航空航天,军工等科研单位外部照明、信号装置及汽车灯具外壳防护试验检测。

高温高压淋雨试验机产品特点:本淋雨试验箱选用材料,使用国内目前专业设计设备加工成型,外壳表面进行喷塑处理,美观,平整。颜色搭配协调,圆弧型设计,线条流畅自然。内胆选用不锈钢板制作。室内的样品架及其它附件配件均为不锈钢或铜质材料制作,设计合理,经久耐用。设备在符合国家标准的前提下,各方面性能都稳定的基础上更具备实用性和便于控制。本防水试验设备整个箱体采用整体结构,分为上、下、右三部分,上部为工作室,下部为机械室,右侧是电器控制柜。选用材料,使用先进工艺加工成型,内外壳体都选用SUS304不锈钢板制作。室内的样品架及其它附件配件均为不锈钢材料制作,设计合理,经久耐用。高压喷水组件/工作旋转台/电气控制器部分组成

高温高压淋雨试验机规格参数

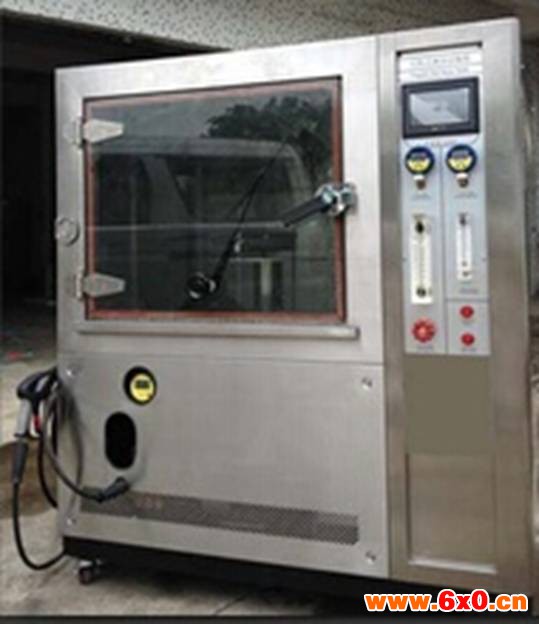

名      称:     高温高压淋雨试验箱

型       号 :    DE-IPX9K-1000

标称内容积 :   1000L

内箱尺寸:W1000 mm xH1000mm xD1000 mm

外型尺寸:W1500 mm xH1900mm xD1500 mm

重       量:  约300kg

电      源:       AC380V,50HZ,总功率8KW

环境条件:     温度:5℃~35℃

相对湿度:≤85%RH

气    压:86~106kpa

控制器型号     TEMI880

高温高压淋雨试验机性能特点

1. 测试环境条件   环境温度为+25℃、相对湿度≤85%、试验箱内无试样条件下

2. 试验方法   9K:水压:8000~10000kPa,水温度80ºC±5℃的防护,以30度的角度递进(四个高压喷嘴:0,30,60和90度),在每个角度持续30秒,共120秒(2分钟)。

3.温度范围      9K:RT+5~80±5℃,

4.喷嘴孔径      9K:φ1.8mm(异型喷头),

5.喷嘴9K:扁束喷嘴4个,90度平面内间隔30度安装,距中心100mm~150mm,可调节。

6.水压9K:8000~10000kpa显示(100bar)

7.流    量  :  14~16L/min可设定

8.转台速度调节      0~10r/min

高温高压淋雨试验机满足试验标准

DIN40050-9-1993(IEC 529-1989) 道路车辆电气设备中定义的高压/蒸气喷射冲冼测试

DIN EN60529-2000  外壳防护等级(国际防护等级代码)

ISO16750-1-2006 道路车辆电气及电子设备的环境条件和试验(一般规定)

DIN40050-9 外壳防护等级IP 代码

ISO20653 道路车辆-防护等级(IP 代码)-电气设备对外来物,水和接触的防护

IEC60529 电器外壳保护分类等级(IP)码

VW80106-2008 汽车上电气和电子部件一般试验条件

QC/T 417.1(2001)车用电线束插接器第1 部分

高温高压淋雨试验机结构特征

1. 保温围护结构   内壁材料:不锈钢板SUS304,镜面外壁材料:不锈钢板SUS304,拉丝

保温层:聚氨脂(PU)发泡保温

2. 试验室体标准配置   引线孔:直径φ50mm  1个,(位于箱体后面)样品转动台:承重:50kg移动脚轮:4个

3. 门:铰链单开门(有机玻璃),1个雨括,1个防护管道门,1个

4.控制面板      温度、流量、时间控制显示屏

5.机械室 机械室中包含:高压水泵、水箱、调速电机、变频器、高温高压电磁流量计、水温控制装置等

6.配电控制柜 散热风机:配电板总电源漏电断路器

7.加热器 采用不锈钢铠装加热器

加热器控制方式:无触点等周期脉冲调宽,SSR(固态继电器)

8.供水      循环使用,水位控制,进出口水阀。(要定时更换水)

高温高压淋雨试验机流量(压力)、时间控制系统

工作方式高压水泵→三通→喷嘴和平衡压力出口→电磁流量计(压力表,100bar)→分四路(分别由电磁阀控制,电磁阀通过设定时间→由控制器控制)→以30度的角度递进(四个高压喷嘴:0,30,60和90度),在每个角度持续30秒,共120秒(2分钟),循环工作。

水温加热系统工作方式:BT(H)C平衡调温方式。

当水温经过喷嘴对试样进行热蒸气冲刷测试后,低于80±5℃,回流到水箱时,水箱的加热系统自动加热(4KW),在短时间内维持水温在80±5℃,以保证试验的水温正常循环运行。触摸屏控制器可设定显示水的温度。
