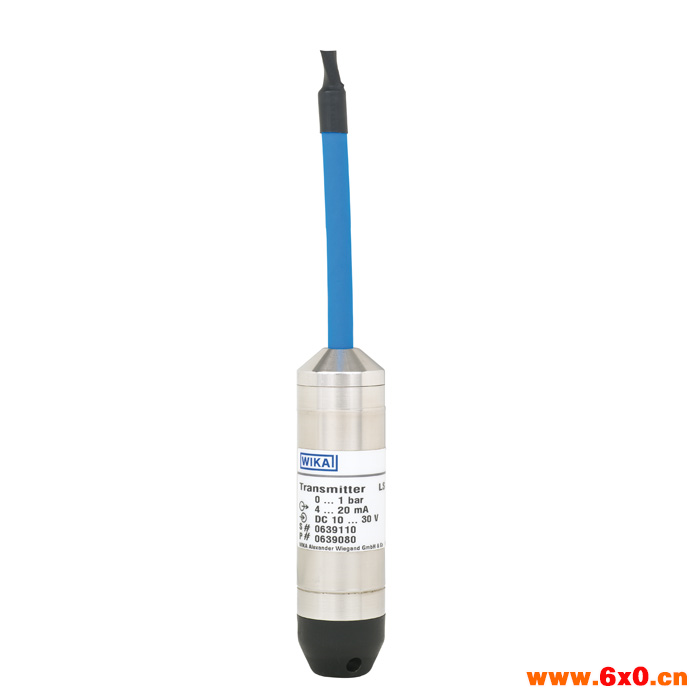

投入式液位变送器   型号 LS-10   用于液位测量，标准型

液位变送器的描述

适用于简单测量应用

LS-10型投入式压力变送器/液位变送器专门针对简单的液位测量应用而优化，具有出色的质量、高性价比以及高可靠性。

该液位变送器根据行业标准电流要求而设计，具有4至20 mA的标准输出、0.5%的精度并配备PUR电缆。高达IP 68的防护等级使之能够满足高达100 m水柱的持久液位测量要求。

高可靠性和耐久性

此款液位变送器具有气密性以及坚固的不锈钢外壳，可靠、全焊接结构也确保了长使用寿命以及持久密封。

液位变送器的应用

●江河湖泊的水位测量

●容器和存储系统的液位测量

●污水提升泵和抽水站控制

●污水、沉积物和排洪系统监控

●液位变送器的功能特性

●坚固耐用

●可靠

●经济

输出信号

●模拟信号：4 ... 20 mA

●负载 (Ω) ≤（电源 - 10 V）/ 0.02 A –【电缆长度 (m) x 0.14 Ω】

供电电压

●电源：DC 10 ... 30 V

参考条件

●温度：15 ... 25 °C

●大气压力：86 ... 106 kPa

●湿度：45 ... 75 % r. h.

●电源：DC 24 V

准确度数据

参考条件下的准确度：≤ ±0.5 %FS

含非线性度、迟滞、零点漂移和终值偏差（相应测量公差符合IEC 61298-2标准）

非线性度（符合IEC 61298-2标准）≤ ± 0.2 %FS

非重复性：≤ ±0.1 %FS

温度公差 (0 ... 50 °C)

■零点的平均温度系数：

测量范围≤ 0.025 MPa (3.6 psi)： ≤±0.4 %FS/10 K

测量范围> 0.025 MPa (3.6 psi)： ≤±0.2 %FS/10 K

■ 满量程的平均温度系数：

≤±0.2 %FS/10 K

参考条件下的长期稳定性

≤ ±0.2 %FS/年

工作条件：

防护等级（符合IEC 60529标准）

IP 68

容许温度范围

■ 介质： -10 ... +50 °C

■ 环境： -10 ... +50 °C

■ 储存： -30 ... +80 °C

投入深度

■ 达100 m

电缆的大抗拉强度

■ 不带减压装置： 高达350 N

■ 带减压装置： 高达1,000 N

重量

■ 液位探头： 约180 g

■ 电缆： 约80 g/m

■ 配重（附件）： 约500 g

电气连接

短路电阻

S+ vs. U-

极性反接保护

U+ vs. U-

绝缘电压

DC 500 V

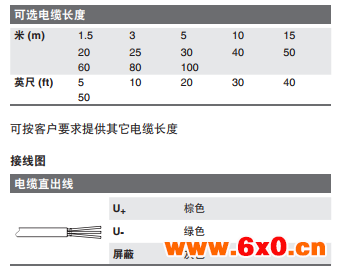

电缆长度

材料

认证，指令和证书

接液部件

■ 外壳由不锈钢制成

■ 传感器由不锈钢制成

■ 保护盖由PA制成

■ 电缆由PUR制成

认证

■ CSA

■ GOST-R

CE符合性

含非线性度、迟滞、零点漂移和终值偏差（相应测量公差符合IEC 61298-2标准）

EMC指令：2004/108/EC，EN 61326标准，电磁辐射（1组，B类）和电磁干扰抗扰度（工业应用）
