MENZELMSSD4喷嘴系统阀类单元产品解析

MENZEL MS SD4喷嘴系统阀类单元产品解析

阀类单元特征分析①计量小介质量：

在阀门单元处可以控制喷射时间和持续时间。 您可以选择24,110或230 V的电压。

阀类单元特征分析②模块化扩展：

为了提供多个喷射点，可以在分配块的帮助下将一系列阀门单元串联连接到一个压力容器，并且每个单独的喷射点可以配备一个或多个同轴喷射头。

阀类单元特征分析③定位：

阀门单元可以放在任何你喜欢的位置。 连接套件和同轴喷头必须单独组装。

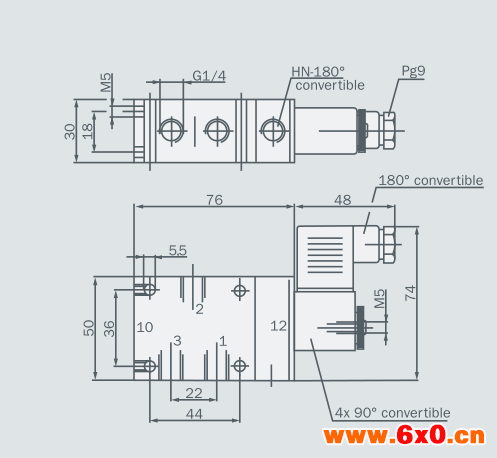

电磁阀基本参数及信息：

3/2电磁阀，电触发

安装g1 / 4“

工作压力2,5 - 10 bar

响应时间为6 bar，15 ms，关闭时间为19 ms

温度范围-10°C - + 70°C

标准电压dC：12 V，24 V.

aC：24 V，230 V，50 - 60 Hz

功耗dC：2,2 / 4,2 Va

aC：7,0 / 4,0 Va

安全等级iP 65遵循Vde 0470 / en 60529

阀门单元用于连接1个INDUteC®MSSd4同轴喷涂头

代表型号：INDUteC®MSVt1-1 24/110/230 V.

阀门单元适用于介质，喷射空气和控制空气，电动气动触发，带

> 1喷涂时间

>用于喷射空气和控制空气的独立空气供应

> 1 x 3/2电磁阀，用于喷射空气

> 1 x 3/2电磁阀，用于中型和控制空气

压力空气压力> 1 x表压（0-10 bar）

> 5m介质软管到压力容器/阀门单元模块（透明，ø6mm）

> 2 x 2m喷涂空气进料管（蓝色，ø8mm）

阀门单元用于连接多2个INDUteC®MSSd4同轴喷涂头

代表型号：INDUteC ® MS Vtr2-X* 24/110/230 V

阀门单元适用于介质，喷射空气和控制空气，电动气动触发，带

> X喷涂时间*

>用于喷射空气和控制空气的独立空气供应

> X x 3/2电磁阀，用于喷射空气

> X x 3/2电磁阀，适用于中型和控制空气

> X x压力表压力表（0-10 bar）

> 5m介质软管到压力容器/阀门单元模块（透明，ø6mm）

> X x 2 x 2m喷涂空气进料管（蓝色，ø8mm）

>后面板带壁挂支架

设计用于连接多2个INDUteC®MSSd4同轴喷涂头
