英威腾PLC+触摸屏+伺服的综合应用--铣钻机床电控系统

一、铣钻机床说明

铣钻机床是众多机床中一种，与普通机床的最大区别就在于其除完成对铸造件的铣工作外，同时进行钻深孔，现有的常规机床仅仅实现其中一项功能。

图一

二、铣钻流程

主滑台、侧滑台具有工作平台移动、定位、升降速度、钻头启停、回程序零点等2轴定位的功能。

三、方案设计及优势

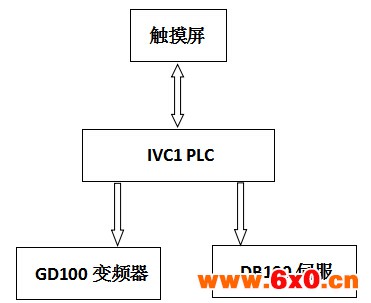

自动铣钻床控制系统采用了英威腾IVC1 系列PLC 和10.0吋触摸屏构成，钻头驱动系统采用英威腾GD100高性能矢量变频器，定位采用英威腾SV-DB100系列伺服。具体结构示意图如图二：

图二

采用此方案的优点：

1、 接线方便、简单，易维护（图三为现场测试时临时接线）

图三

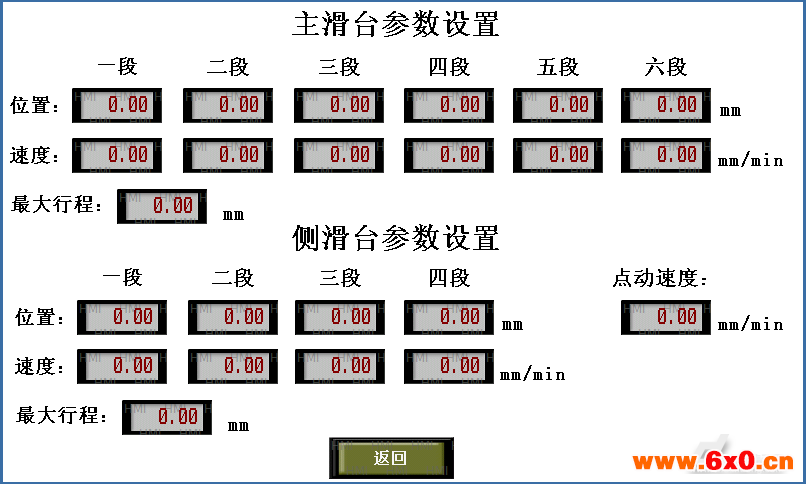

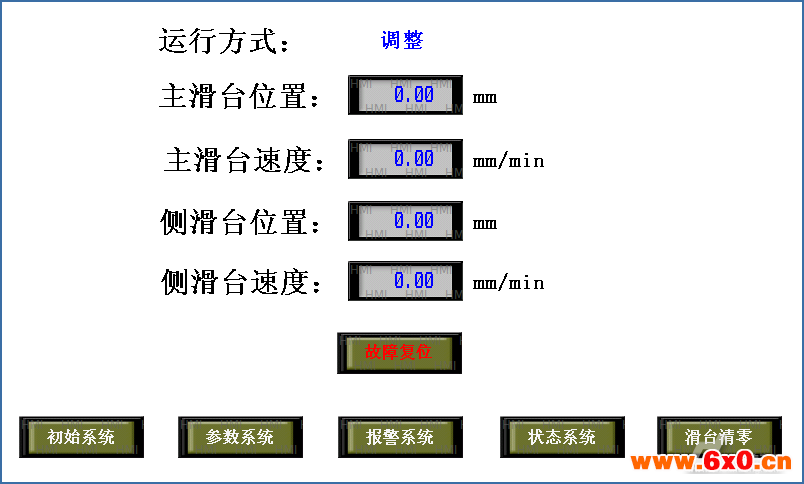

2、 宜于操作，方便用户编写、查看、修改步骤程序，如图四、五所示

图四

图五
