迈信EP100驱动器在机床主轴上的应用

一、说明

本公司产品EP100-5A输出功率为2.5KW，同时支持位置，速度，转矩3种控制方式，最大可适配27NM5.5KW电机，电机额定转速达到2000转每分钟。

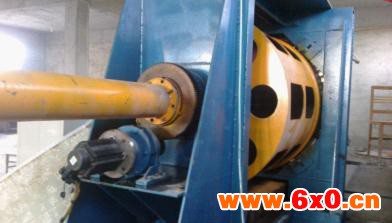

大型制网机，如下图：

机床主轴是一个圆盘，横向的Z轴向外缓慢拉动，由图可知主轴有一定的负载，对电机转速的要求不高，加工时误差要求在0.1MM以内，对这种高精度，具有一定负载，控制方式应选用位置控制方式，输入方式可使用脉冲加符号，对数控系统的要求是主轴加减速时间要合适，计算好齿轮比等。

数控系统设置好主轴加减速时间，每转脉冲数，减速机比例设置合适，确保主轴按预期值运转。

二、接线

伺服驱动器与系统接线可按照说明书中位置控制接线方式：

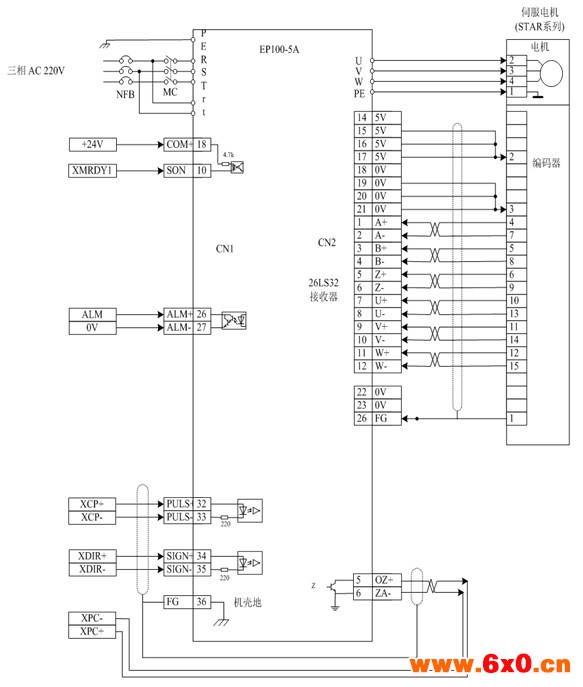

基本接线如下：

三、参数设置


四、总结

我公司EP100-5A伺服驱动器，适用于具有一定负载的机床上，伺服驱动器具有三倍过载功能，满足做用于主轴伺服的一切条件，以高效的性能，大功率，良好的性价比，深受广大厂家的青睐。。
