自动测量仪

来源:网络  作者:网络转载   2019-10-10 阅读:747

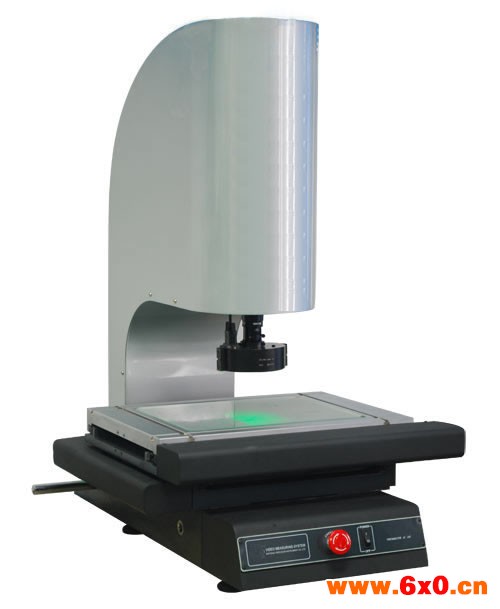

CNC系列是本公司推出的一款豪华智能型四轴自动光学影像测量仪,X/Y/Z轴采用全闭环伺服控制系统,保证机器的定位精度,配合自动变焦镜头,可实现任意变换倍率无需校正,配备五环八相灯,实现对各种复杂表面工件的精确测量。配合公司强大的全自动软件,三次元影像测量仪 可实现工件大批量、快速检测,同时数据可自动输出表报。

自动光学影像测量仪

产品特点:

◆高精度花岗岩00级底座和立柱,保证机台的稳定性,刚性。

◆外观设计美观,结实,功能设计更为人性化。

◆采用全闭环的控制器系统。

◆进口的私服电机,进口精密丝杆传动,保障仪器低噪声,定位精准,运行更平稳。

◆进口直线导轨,保证导轨的运行精度。

◆新版的3D OPTIC PRO软件,功能强大,界面友好,操作简单,稳定性强。

◆可选配英国RENISHAW高性能接触式测头或者激光

自动光学影像测量仪



技术规格参数:



  •

型号

VMS-2515H

VMS-3020H

VMS-4030H

金属台尺寸(mm)

450×280

500×330

606×466

玻璃台尺寸(mm)

306×196

350×250

450×350

运动行程(mm)

250×150

300×200

400×300

X、Y、Z数显分辨力

0.5μm

示值误差

E1XY=(2.5+L/100)μm(L为被测长度,单位:mm)

截面原点一致性误差(μm)

E0≤20 (Z轴升降行程每100mm)

外形尺寸(mm)

760×600×900

760×600×900

970×670×940

仪器重量(kg)

146

168

266

Z轴升降行程

150(可订购至300MM)

仪器配件

1X 镜筒(标配)

0.5X 镜筒(选配)

工作距离(mm)
