德瑞斯ES100系列变频器在数控机床上的应用

1、概述

数控(NumericalControl，简称NC)是20世纪50年代发展起来的一种自动控制技术，是用数字信号对机床的运动及加工过程进行控制的一种方法。在数控技术中引进计算机技术，称为CNC(ComputerNumericalControl)，CNC具有柔性好、功能强、可靠性高、经济性好以及易于实现机电一体化等特点，使数控技术在质的方面完成了一次飞跃。

2、数控机床对变频器的技术要求

●  要求低频大力矩

ES100矢量变频器的启动力矩0.5HZ，150%额定转矩，满足系统低速大力矩要求。

●  转矩动态响应速度快，稳速精度高

ES100采用电流矢量控制算法，具有很好的动态响应能力，能够根据负载变化瞬间快速响应，满足系统的快速响应能力。

●  减速停车速度快

ES100具有优秀的快速加/减速控制能力，能够有效的控制过电流/过电压故障的发生，最大限度的满足系统快起快停的控制要求。

●  电机参数自学习

ES100具有动态及静态电机参数自学习功能，能够在不拖开负载的情况下进行电机参数自学习功能，通过学习电机参数能获得更好的电机控制性能。

●  频率指令及运行指令

ES100具有两路电流，电压频率输入通道；两线/三线外部端子起停控制功能，满足系统控制要求。

●  抗干扰问题

ES100系列变频器具有较强的抗干扰能力，能够保证系统稳定可靠运行。

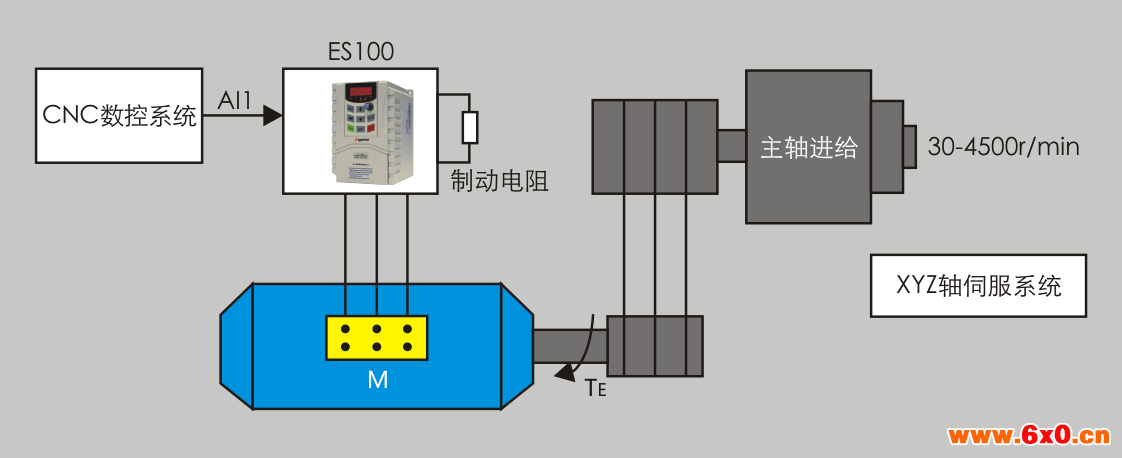

3、系统构成

4、变频器及数控系统的参数

主要的参数及性能指标：

5.5kw数控车床，      电动机参数：

额定功率：5.5kw，    额定频率：50Hz

额定电压：380V，     额定电流：11A

额定转速：1440r/min，机械传动比：1：1.5

加工材料：45#钢

变频器主要参数设定：

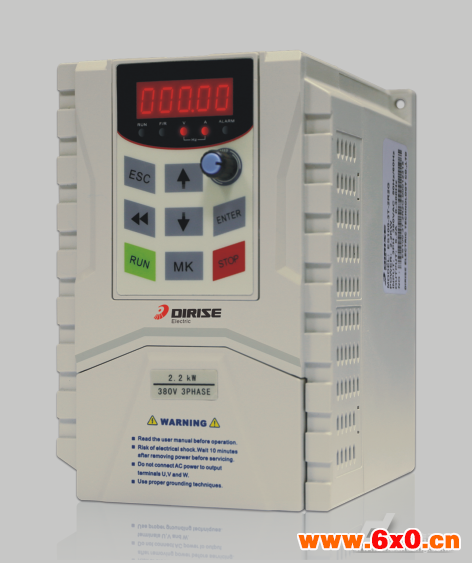

5、ES100系列变频器的特点

ES100系列高性能矢量变频器采用电流矢量控制技术，具有低速大力矩，稳速精度高，速度响应快等特点，能确保系统实现稳定可靠运行。

采用ES100系列变频器能直接替代交流主轴系统

●  采用电流矢量控制算法，实现高性能交流电机控制；

●  启动转矩大；

●   载波频率范围可调，满足静音控制要求；

●  提供多种频率源给定方式，满足数控系统的控制要求；

●   高过载能力，150%额定负载60S；

●  提供多功能输入输出端子可编程功能，满足系统控制要求。
