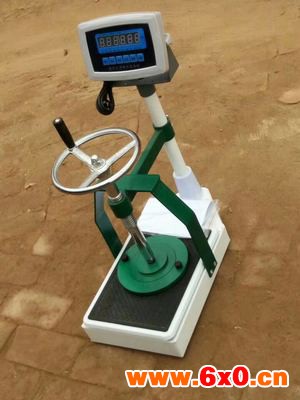

高速铁路数显粗集料软弱颗粒试验机 ＦＹＲＫ－５型粗集料软弱颗粒试验机
铁科院粗集料软弱颗粒试验机 粗集料软弱颗粒试验机规格型号
1 目的与适用范围
测定碎石、砾石及破碎砾石中软弱颗粒含量。
2 仪具与材料
2.1 天平或台秤：称量5kg，感量不大于5g。
2.2 标准筛：包括孔径为5mm、10mm、20mm圆孔筛，或4.75mm、9.5mm、16mm方孔筛。
2.3 压力机
2.4 其它：浅盘、毛刷等。
3 试验步骤
称风干试样2kg(m1)，如颗粒粒径大于40mm，则称4kg，过筛分成5mm~10mm、10mm~20mm、20mm以上(或方孔筛4.75mm~9.5mm、9.5mm~16mm、16mm以上)各1份；将每份中每一个颗粒放在压力机平台中心，按颗粒大小分别加以0.15kN、0.25kN、0.34kN之荷载，破裂之颗粒即属于软弱颗粒，将其弃去，称出未破裂颗粒的质量(m2)。
4 计算
按式(1)计算软弱颗粒含量，准确至0.1%。
P=(m1-m1)/m1*100
式中：P--粗集料的软弱颗粒含量，%；
m1--各粒级颗粒总质量，g;
m2--试验后各粒级完好颗粒总质量，g。
仪表使用方法：
(1)电源安装：把电源适配器输入端插在AC220V(或AC110V)插座上，输出端插头插在仪表盒右侧插座上，并打开电源开关，是否通电。
(2)开机：打开电源开关，开机时出现开机画面，并随即转为“0.00”，此时可进行称重。如开机不为“0.00”可按“置零”键进行清零，待显示“0.00”和右下角“”不闪动时进行称重。
(3)选择：设有牛顿(KN)和英镑(1b)两种重量单位，按下“转
(4)试验：液晶屏显示“0.00”时可进行试验。
(5)锁定：按下“锁定”键可将重量锁定，此时重量不变化，以便记录。反复按“锁定”键将在锁定和释放间转换。
(6)超重：称重超过最大称量时，将显示“OF”，并发出连续警报声。出现超重请移去承重面板上的重物，以保护传感器不致损坏。
(7)置零：试验前将装集料的圆盘放上后，可按“置零”键清零后进行压力试验。移去试桶后，将显示负的皮重，可按“置零”键恢复零位。
(8)出错指示：秤显示“Err”，表示出错，需重新称重或对秤进行修理。
(9)关机：关掉电源开关。较长时间不用时，请拔掉电源适配器。
铁路碎石道砟试验仪器
