电机控制器及电机测试系统方案

来源:网络  作者:网络转载   2019-10-10 阅读:81

  电机控制器及电机测试系统

  应用背景



  传统的测试方法为搭建电机测试台架,利用测功机做加载电机。该方法的优点是完全真实的被测环境,常规工况的测试精确度高,但是也带来许多问题。



  为了解决以上提到方法的问题,Wisdom利用先进的功率硬件在环测试(Power Hardware in the loop, PHIL)技术,开发了可用于各种领域各种类型的电机控制器或变频器的电机模拟系统,该设备是未来电机和电机控制器开发和设计的关键设备。



  系统组成

  Wisdom电机模拟系统组成

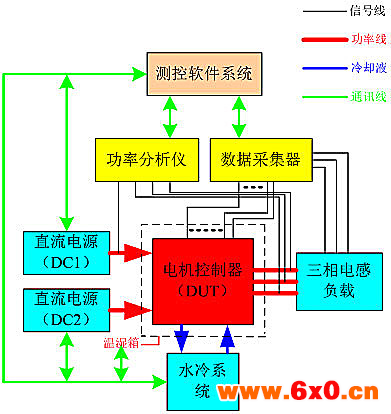

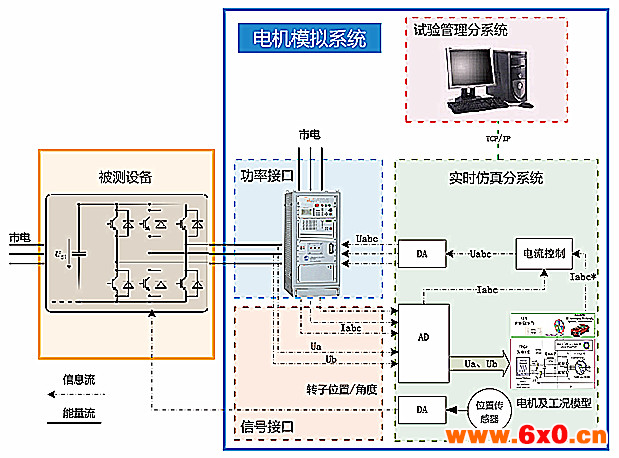

  Wisdom电机模拟系统由4部分构成。分别是试验管理分系统、实时仿真分系统、功率接口和信号接口。





  此系统还适用于电机控制器温升测试,信号可靠性测试,保护功能测试以及老化试验等等应用场合。





  电机模拟系统的详细技术参数如下:

名称

详细指标

系统输入电压

220V/380V

模拟电机功率

1KW-1MW

系统过载能力

1.5倍额定功率过载能力可达1小时,5倍以上额定负载能力可达5ms

模拟电机类型

可模拟发电机和电动机,电机类型包括:永磁同步电机,直流无刷电机,交流异步电机等

模拟位置传感器类型

旋转变压器、增量式编码器、霍尔传感器

建模方式

固定DQ模型、变DQ模型、基于有限元分析的模型、用户定制模拟

模拟电机电流频率

0-50kHz

通讯方式

以太网、GPIB、串口、模拟量和数字量接口

主要功能

转速控制测试、转矩控制测试、电机短路、断路、缺相、堵转等故障测试,传感器断路、信号异常故障测试等

系统总延时

小于50us



  技术特点

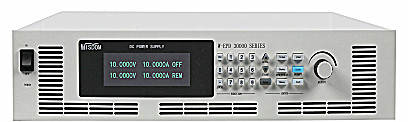

  Wisdom电机系统程控电源选用Wisdom可编程交/直流电源 —W-APM 30000 SERIES





  该系列交流电源可实现交/直流稳定输出,具有高功率密度,高可靠性,高精度,同时兼容屏幕触控和按键的人工操作界面等优点。可为用电设备模拟输出正常或异常等电源输入,满足用电输入测试要求。



  电源特点:

  ·功率范围:0-5KVA可选,可扩展至20KVA

  ·输出电压:0-150V 或0-300V

  ·输出频率:15.00-1000Hz/1200Hz

  ·交流+直流混合或独立输出模式,可设定电平偏移量

  ·可设定电压与电流的输出限制,支持恒流输出模式

  ·内置测量电压、电流、频率等参数

  ·内置电流反灌保护功能,可防止电流反灌

  ·内置待测设备功率扫描功能

  ·内置设定突波,陷波功能

  ·内置调光/调速仿真功能

  ·可设定电压与频率的升降斜率

  ·支持前面板USB数据存储导出功能

  ·电压精度0.2%,电流精度0.4%,频率精度0.03%

  ·通讯接口:RS-232/RS485/USB/LAN/GPIB等可选

  ·可组不同交流电源系统(单相/三相)



  总结:

  随着目前电机设计水平、工艺水平的进一步提升,以及电机原材料的性能不断提高,电机的性能和质量指标有了很大的提高。WISDOM专业研发和生产能量转换型功率设备,主要集中产品:实验室电源 (AC 和 DC)、工业电源 (DC)、电子负载 (DC)、电池充电器、直流UPS (DC)。



  Wisdom将以最完善的方案助力电机测试方面的普及和应用,为科技进步、能源效率化以及地球能源的可持续发展做出贡献。
