启闭机闸门工程施工-雅安启闭机生产厂家液压螺杆启闭机调试步骤
液压螺杆启闭机安装后在运行之前需要进行和调试,使用公用液压冲刷装配进行油液轮回冲刷,冲刷流速大于5m/s,冲刷油液经由多级滤油器进行过滤,包管油液的干净度。将管路按管路体系安插图毗连起来,并装上密封圈,牢固好。每两根毗连起来的长管路用高压软管连成一个回路,回路中心用球阀、软管和异径通管将分歧管径管道毗连成一个闭合回路。将管路闭合回路与冲刷装配毗连,采纳球阀节制,到达闭和回路中分歧管径的管道同时轮回冲刷的请求。管路毗连构成后,对管路进行轮回冲刷,冲刷中可采纳改变液流标的目的或对焊接处悄悄敲打、振动等法子增强冲刷结果。在冲刷回路的末了一节管道内或在回油滤油器前的净化度检测口抽取油样,检测管路中的油液干净度是否到达投标文件的划定,如果没有到达则继承冲刷,直至到达请求为止。将冲刷及格后的管道拆下后实时封堵管口,以防备净化。将管路体系与液压缸、阀组、泵组等毗连,实现安置。洗濯油箱,将液压油注入油箱,注油量必定到达使用说明书要求。

启闭机闸门工程施工-雅安启闭机生产厂家调试螺杆启闭机必须注意事项
螺杆启闭机的安装影响使用效果与寿命,请注意工程整体如:闸槽垂直度、闸门安装吊点位置等对安装有直接影响,安装螺杆启闭机前仔细检查工程,确保无误后方可与启闭机连接,在调试时应注意以下事项:
1,表面污垢、灰尘,各点加足油脂。
2,安装时应保证机器与闸门同心度,误差不能超过5mm。
3,机器装上,先行空载运行两个全程检查有无异常。
4,试车时先100mm,检查各部件有无变形,闸门在门槽中的情况,确认无误后方可继续,每0.5m再检查一次。

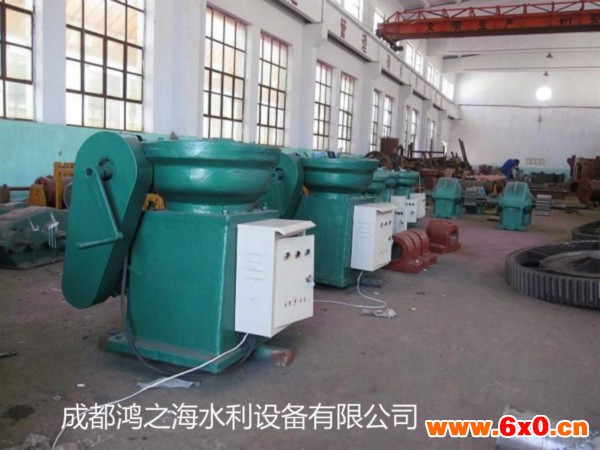

启闭机闸门工程施工-雅安启闭机生产厂家

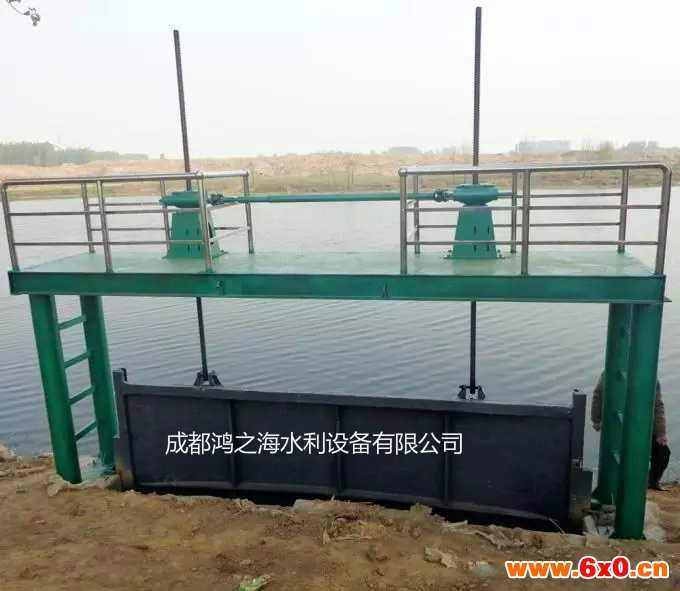

启闭机闸门工程施工-雅安启闭机生产厂家

启闭机闸门工程施工-雅安启闭机生产厂家工程概况小湾水电站装设6台单机容量700兆瓦的混流式机组,总装机容量为4200兆瓦,保证出力1854兆瓦,多年平均发电量190.6亿千瓦·时。水库正常蓄水位1240米,总库容151.32亿立方米,有效库容98.95亿立方米,为多年调节水库。小湾水电站工程属大(1)型一等工程,性主要水工建筑物为一级建筑物。工程以发电为主兼有防洪、灌溉、养殖和旅游等综合利用效益,水库具有不完全多年调节能力,系澜沧江中下游河段的“龙头水库”。该工程由混凝土双曲拱坝(坝高292 m)、坝后水垫塘及二道坝、左岸泄洪洞及右岸地下引水发电系统组成。泄洪洞工作门孔口尺寸为13 m×13.5 m,底坎高程1193.87 m,正常水位1240.0 m,水位:1242.51 m,操作要求:动水启闭,局部开启(每1.5 m一挡)。泄洪洞工作门门型采用弧形闸门,设计水头为48 m。弧门曲率半径为23 m,支铰高度取为19 m,闸门采用直支臂、圆柱铰。工程慨况瑞丽江一级水电站3孔溢流表孔弧形工作闸门设置在首部枢纽大坝2号~3号坝段,用2×2 500kn液压启闭机启闭。弧门上游设置三孔一扇平板检修叠梁闸门,由2×300 kn坝顶单向门机启闭。溢洪道表孔弧形工作闸门底槛高程为708.521m,液压启闭机油缸支座中心高程729.987 m,弧门侧止水座板与侧轮导板设计制作成整体,水封自由状态下弧门宽×高为10 m×17.746 m。每扇弧门总重187.973 t,其中门叶结构重72.192 t,分6节制作出厂。支臂总长19.674 m,上下支臂与门叶连接板中心距9.332 m,上下支臂间夹角为26.043 536°。支铰中心在门叶中心垂线上,与水平线夹角为17.598 150°。弧门两侧支铰水平中心距7.6 m。支臂与门叶连接板水平中心距6 m,单侧支臂结构重44.136 t,分3段制作出厂。
