渣球含量测定仪技术参数

渣球含量测定仪技术参数：
1.玻璃转子流量计：0-200mL/min
2.分离筒：内径80mm高380mm
3.纤维收集器：138x98mm
4.渣球收集器：138x98mm
5.塑料水槽：210x140mm
6.渣球含量分析测定仪外形尺寸：390x185x570mm

相关设备水泥胶砂流动度测定仪

渣球含量测定仪渣球含量试验方法：
一、原理
利用渣球和纤维在水介质中运动时受到的重力和阻力的差异，使渣球和纤维得到分离，并通过烘千、筛分、称量测得矿物棉中渣球的含量。
二、仪器及设备

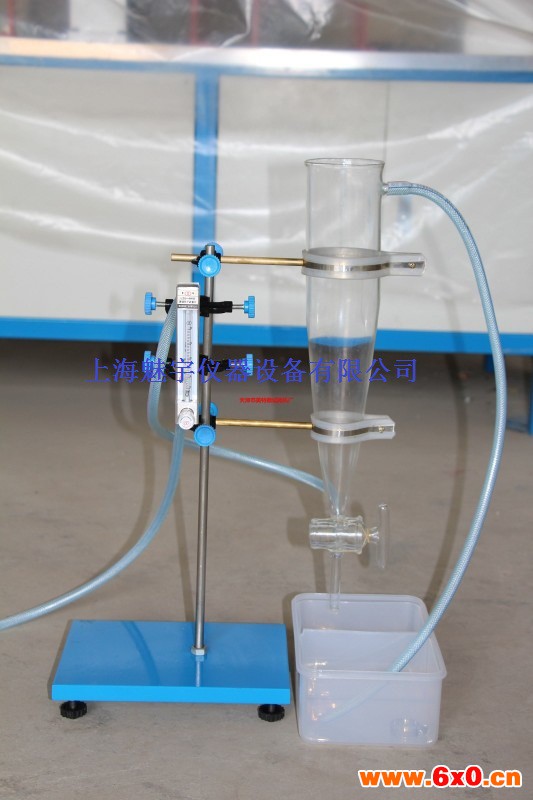

1.分离装置:包括<0~200) mL/min玻璃转子流量计；内径为80 mm,总高度为380mm的分离简;塑料水槽;纤维收集器和渣球收集器等。见图10。

2.取样器:内径为14mm的圆简形切取试样的工具。

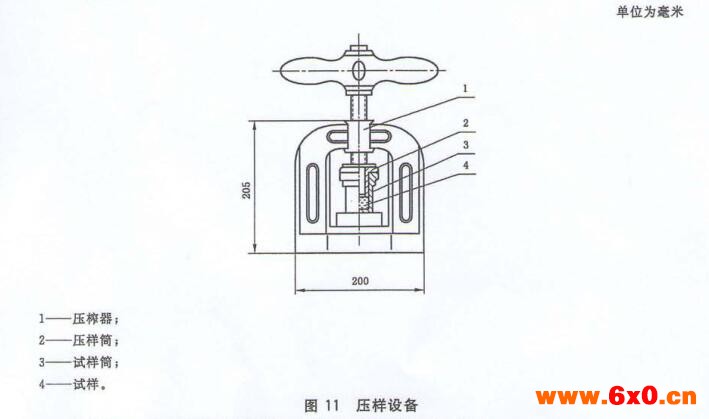

3.压样设备:由试样筒、压样筒和压榨器组成。见图11。
注1：试样简内径为27mm.有效高度为53.5mm。
注2：压样简外径为26mm.有效高度分二种,岩棉、矿渣棉和硅酸铝棉试验用的为38.2mm;而玻璃棉试验用的为36.2 mm。

4.筛分装置：包括振筛机和标准筛。振筛机振动频率为23.5次/s。
5.天平:最大称量200 g,分度值小于等于0.01 g。
6.电热干燥箱:控温精度为士5C。
7.高温电炉:可调节、控温精度为士10C。
8.定时器。

三、试剂
 1%浓度的季胺盐型阳离子表面活性剂(例如商品牌号为1631表面活性剂)。

四、使用步骤：
1.制备试样
按GB/T5480.5-2004的规定选取式样，切取全厚度的试样11g左右。在对于玻璃棉及其制品，在（500±20）℃下灼烧30min以上；对于硅酸棉及其制品，在（700±20）℃下灼烧30min以上。除尽粘结剂再称量精确到0.01g。试样数量按产品标准的规定，但不应少于3个。

2.压制试样
把称量好的试样放入相应的试样筒内，放于压榨器上进行手动螺旋加压。

3.润湿试样
将压制好的试样取出，放于250mL量杯内，加入表面活性剂溶液50mL，并充分搅拌，使纤维在溶液中得到润湿和分散。

4.分离试验
将试样全部移入分离筒中。
打开水源开关，使转子流量计的流量示值为60mL/min，保持此流量直至纤维在水中得到分散和悬浮。
加大水流量至（120-180）mL/min，继续分离10min左右。
待分离筒内水澄清后，打开分离筒下端的排渣阀，借助水流把渣球完全排入边长不大于产品标准规定的筛孔边长的标准筛内。
检查纤维收集器内的纤维中是否含有渣球，若有渣球应将其放入分离器内在进行分离。

5.干燥
将盛有渣球的筛子放入电热干燥箱内，在（105-110）℃温度下烘干至少20min。

6.筛分
将干燥的渣球移入产品标准规定的筛孔的标准筛内，加入3只直径为（20±1）mm的陶瓷球，盖装后启动振筛机筛分15min。

7.称量
将筛分后的渣球放在天平上称重，读数精确到0.01g。

8.计算
渣球含量Sh-按下式计算：

式中：
Sh—渣球含量，单位为百分数（％）；
m—渣球质量，单位为克（g）。
m0-试样质量，单位为克（g）。

9.试验结果
试验结果以算术平均值表示，精确到小数点后*位。同时报出所有筛孔的孔径。
实验完毕后清理好以便下次使用。

渣球含量测定仪用途特点：
该仪器依据GB/T5480.5-2004矿物棉及其制品试验方法渣球含量之标准设计制做，可对玻璃棉及其制品，矿渣棉、岩棉、及其制品，硅酸铝棉及其制品进行渣球含量进行分析。具有体积小、外形美观实用等特点，是实验室必备之仪器。

使用方法：
◆如需10Kpa可用放水阀控制压力.60Kpa压力试验时关闭进水阀开关.使用打气筒辅助加压.观察压力表压力.注意慢慢打起不可使压力过载.至规定时间后打开放水阀取下试件,重复以上过程进行下一次试验.
◆检查试件,观察上面滤纸有无变色,试件有明显的水渗到上面的滤纸产生变色,认定不合格.所有试件在规定的时间不透水认为不透水性试验通过。
◆把压盘取下使试件的迎水面向下.第二层放置实验室用滤纸,第三层放置湿气混合物,由细白糖（99.5%）和亚甲基兰染料（0.5%）的混合物.第四层放置实验室用滤纸.第五层放置玻璃板.5mm厚用于水压≤10Kpa,8mm厚用于≤60Kpa.
◆关闭放水阀,如图所示（第二页）.打开进水阀.打开三个透水盘的进水阀门2.4.5.打开排气阀1.及压力表阀门3.把加压容器内注入纯净水约2/3位置.注意观察压力表指示数值.排气管内有水溢出即可关闭阀门1.

简介：

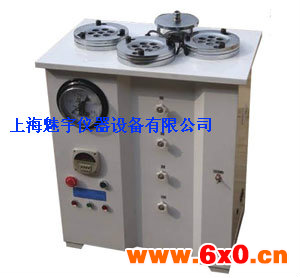

该仪器是检测防水卷材不透水性的仪器，可满足CB328所规定的试验要求。本仪器采用电动气泵加压使用方便、操作简单省工省力，可供有关科研、施工、生产、设计教学等部门使用。TSY-3防水卷材不透水仪采用电器自动控制加气加压，自动保持压力，为油毡和防水卷材不透水性的检测、实验和研究提供了十分方便的设备。在测试压力不大于0.4MPa的情况下，可以用本仪器作其它有关材料透气性或透水性的测定。

参数：
◆电源电压：220V。
◆允许zui大试验压力：0.40MPa。
◆可试件数：3件（一组）。
◆试件尺寸：φ135mm。
◆透水盘内径：φ112mm。
◆测试标准水温：20℃。
◆整机重量：28Kg。

注意事项：
◆压力上不去时，应检查各部位是否有漏水或漏气的地方。
数控时间继电器使用方法：
仪器有4位数码，zui大延时控制范围0－9999分，以设定6小时后自动停机为例：将拨码器设为“0180”然后接通电源开始自动计时，压缩机在这个过程中实现自动加压，恒压，保持，当时达到6小时自动断电，压缩机停止工作，此时若想再次起动压缩机，请按一F清零。
◆每次试验完毕，要把透水盘的各个件擦干净，涂抹防锈油脂。

操作步骤：
◆在使用前根据试件的试验要求把压力表调整好。
调节的方法是：压力表的玻璃蒙的中间有调节旋钮，它的上限、下限调节定值，需要借助一字螺丝刀。把上限指针拧到试验规定的压力数的位置，下限指针拧到比上限小0.05Mpa的位置，这样在工作时当压力达到要求时（上限值）自动停止加压。当渗漏或透水使压力下降到一定数值（下限值）气泵又自动起动补充压力。例如：试验压力要求0.3Mpa，表壳中间处圈把上限指针拨到表盘的0.3的位置，再用螺丝刀将中间下限指针拧到0.25的位置。
◆使用时，先用内六角板手把三个透水盘的压圈松开卸下，把注水口的盖拧开，再把放水阀关严，从注水口慢慢注入清水，至容器的2/3处，分别拧开阀门“1”“2”“3”（0为放水阀）中间的进水孔冒出水来，溢满透水盘为止，然后把注水口盖拧紧。
◆把被测试件，放在透水盘环形胶圈上，再把试件压板放在被测试件上，拧紧螺丝。
◆根据试验要求设定时间拨码，设定时间值。
◆插上电源插头，打开启动开关，气泵开始往容器内注入压力气体，此时加压指示灯亮。
◆到压力上限时自动停止加压，此时恒压指示灯亮，按规定时间试验完成后，拧开放水阀，把水放出卸掉压力，再松开压圈取下试件，试验完毕。
