数字测量仪

来源:网络  作者:网络转载   2019-10-10 阅读:609

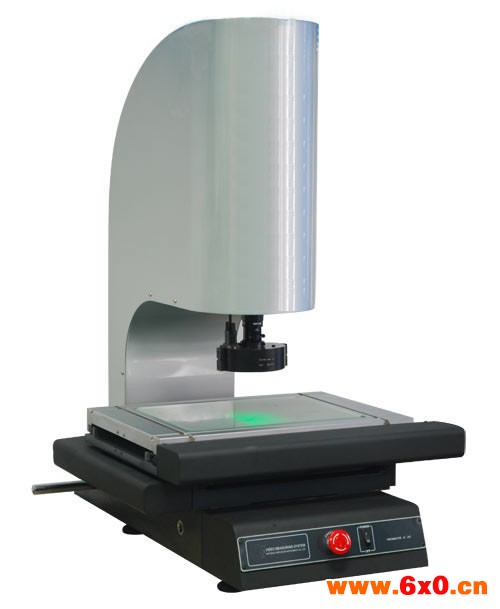

数字式投影测量仪主要针对有大视场测量要求的企业(物方视场最大为120mm),如生产手机背光板及其它手机配件、类似LCD显示屏等数码产品。

数字式投影测量仪落地式投影仪主要针对有大视场测量要求的企业(物方视场最大为120mm),如生产手机背光板及其 它手机配件、类似LCD显示屏等数码产品。 产品特点 CPJ-6020V落地式投影仪成像清晰,放大倍率准确。投影仪屏直径为600mm,最大物方视场为120mm,可 以满足大尺寸零件的轮廓的测量和三坐标测量,配合寻边器可实现自动寻遍采点,消除人眼瞄准的误差。 技术规格参数 仪器型号 CPJ-6020V 工作台 金属台面尺寸(mm) 404*265 玻璃台尺寸(mm) 270*170 X坐标行程(mm) 200 Y坐标行程(mm) 100 Z坐标行程(mm) 50(调焦) 仪器测量精度(μm) 3+L/50(L为被测长度,单位:mm) X、Y坐标数显分辨力 0.5μm 外形尺寸 长*宽*高(mm) 1200*1140*1940 仪器重量(kg) 360 投影屏 投影屏尺寸(mm) Ф 615,使用范围 > Ф600(刻有米字线) 投影旋转范围 0~360° 旋转角度数显分辨力 1 ′ 或0.01° 物镜 放大倍数 5X(选) 10X(选) 20X(选) 50X(选) 100X(选) 物方线视场(mm) Ф120 Ф60 Ф30 Ф12 Ф6 物方工作距离(mm) 242.8 143.2 85.5 92 48.5 测量最大高度(mm) 50 50 50 50 48 仪器电源 AC110V---240V 50/60Hz 总功率 650W

数字式投影测量仪



技术规格参数:



型号

CPJ-6020V

X轴坐标行程(mm)

200

Y轴坐标行程(mm)

100

金属台面尺寸(mm)

404×265

玻璃台面尺寸(mm)

270×170

数显分辨力(μm)

0.5

示值误差(mm)

2.5+L/75 (L为被测物体长度,单位:mm)

Z轴坐标行程(mm)

50 (调焦)

仪器重量(kg)

360

外形尺寸(mm)

1200×1140×1940

投影屏

尺寸 (mm)

Ф 615,使用范围>Ф600(刻有米字线)

旋转范围

0~360°

旋转分辨力

1' or 0.01°

物镜

放大倍数

5× ()

10× ()

20× ()

50× ()

100× ()

物方视场 (mm)

Ф120

Ф60

Ф30

Ф12

Ф6

工作距离(mm)

242.8

143.2

85.5

92

48.5

最大测量高度(mm)

50

50

50

50

48

仪器电源: AC 100-240V 50/60Hz。总功率: 650W
