力士乐比例换向阀在液压系统或者小型的液压泵站中有大量的使用，力士乐比例换向阀能很好的控制换向和提供信号的准确输出。常规的4-20毫安的输出也是力士乐比例换向阀的可选项！当然，力士乐比例换向阀能直接成套提供信号输出，或者可提供单独的力士乐放大器进行信号输出！

本文简单围绕力士乐比例换向阀的信号输出给大家介绍下！

力士乐比例换向阀特点
–型号4WRZE带集成电子元件（OBE）的先导式2级比例方向阀
–控制流动方向和流量
–通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
–用于底板安装：
油口安装面符合ISO4401
–可选的手动应急操作
–弹簧对中控制阀芯
–控制电子元件
型号.WRZE…
-带电压或电流输入（A1和/或F1）的集成电子元件（OBE）
型号.WRZ…
-欧洲板卡格式的数字或模拟放大器
-模块化设计的模拟放大器

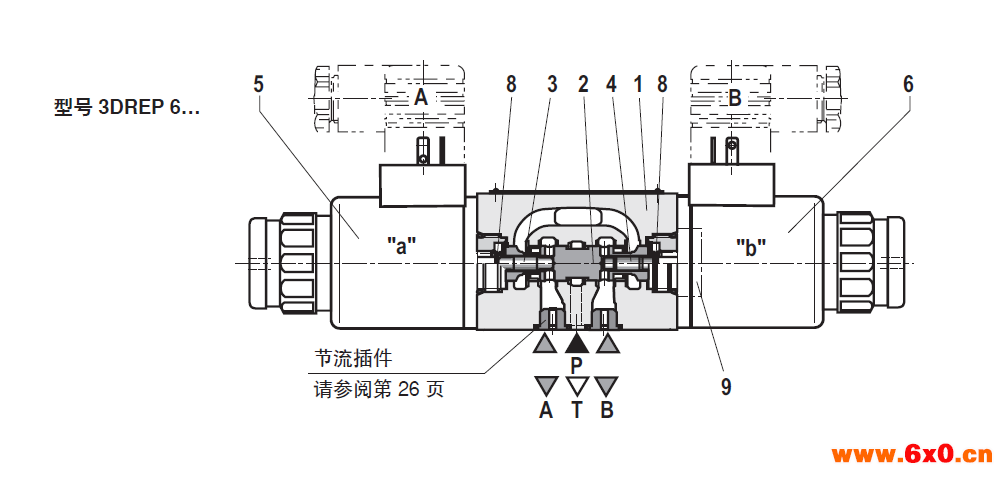

先导控制阀型号 3DREP 6…
先导控制阀是通过比例电磁铁操作的三通减压阀。它将电气
输入信号转化为比例压力输出信号，用于型号为 4WRZ... 和
5WRZ... 的所有阀
比例电磁铁是可控制的湿式插脚直流线圈，带有对中螺纹和可
拆卸线圈。线圈由外部电子元件进行控制（型号 .WRZ...）。
设置：
阀基本构成包括：
– 壳体（1）
– 控制阀芯（2），带压力测量阀芯（3 和 4）
– 带对中螺纹的线圈（5 和 6）

功能：
通过比例线圈设置 A 或 B 中的压力。具体压力取决于电流。
线圈（5，6）断电后，控制阀芯（2）将通过压力弹簧（8）保
持在中心位置。油口 A 和 B 连接到 T，以便液压油可以不受阻
挡地流入油箱。
通过为比例电磁铁（例如线圈 "a"（5））通电，压力测量阀
芯（3）和控制阀芯（2）将向右移动。这样将通过具有渐进
流量特性的节流横截面，打开从 P 到 B 及从 A 到 T 的连接。
在通道 B 中形成的压力以压力测量阀芯（4）的表面作用于控
制阀芯，并与线圈磁力相反。压力测量阀芯（4）受线圈 "b" 支
撑。如果压力超过线圈 "a" 上设置的值，将逆线圈磁力方向回
推控制阀芯（2），并建立 B 与 T 的连接，直到重新达到设置
的压力。压力与线圈电流成比例。
当线圈断电时，控制阀芯（2）在压缩弹簧（8）的作用下返回
到中心位置。
